RQT5060

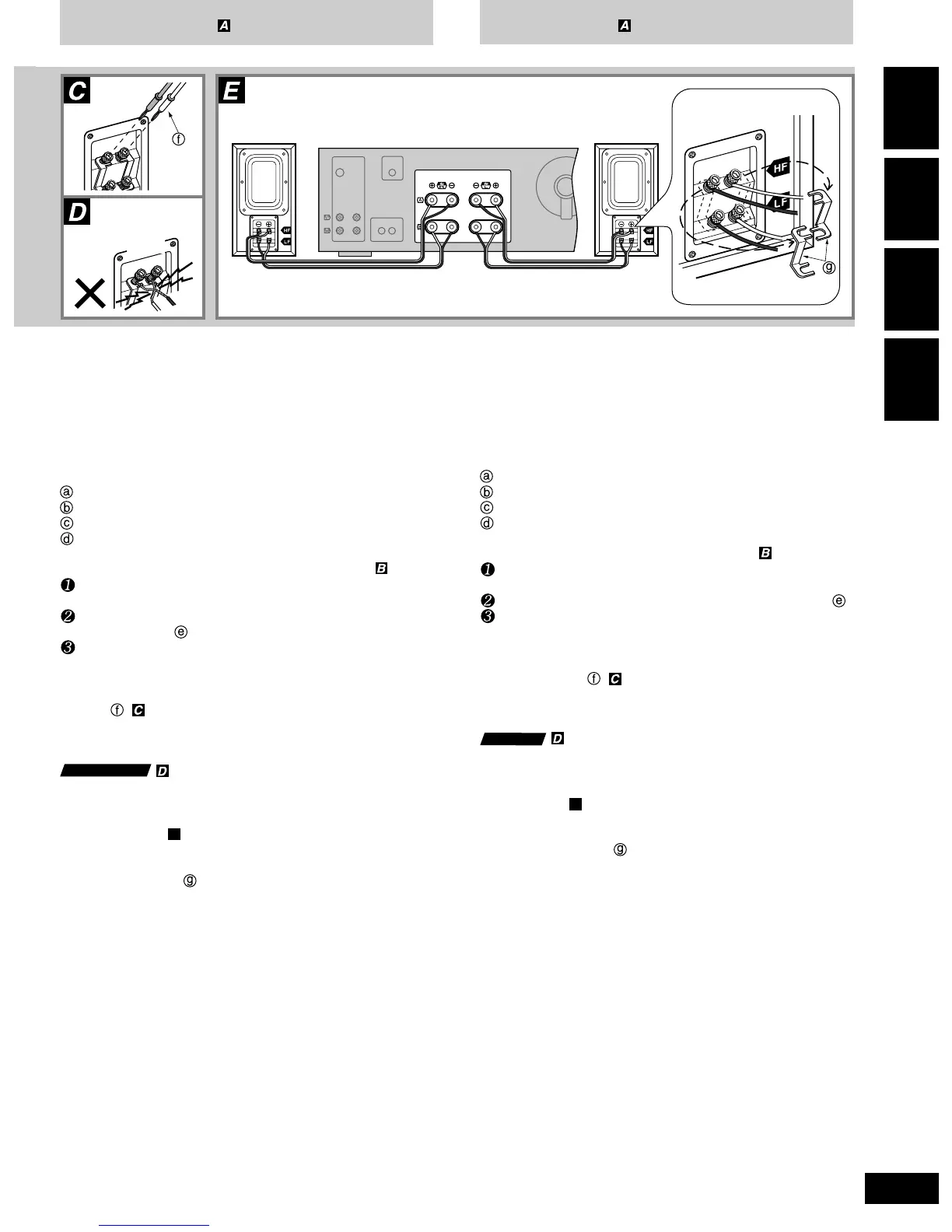

Anslutningar
•Innan du utför anslutningarna, slå av (OFF) strömmen till
förstärkaren.
•Kontrollera att högtalare med en impedans på minst 6 Ω kan anslutas
till högtalaruttagen på förstärkaren.
•Se till att du ansluter endast plus- (+) ledningar till plus- (+) uttag,
och minus- (–) ledningar till minus- (–) uttag.
•Anslut högtalarsladden till uttaget [HF] för att få bättre ljudkvalitet.
Förstärkare (Extra tillbehör)
Höger högtalare
Vänster högtalare
Högtalarsladdar (Extra tillbehör)
Anslutning av högtalarsladd till högtalare
Avlägsna ungefär 15 mm av höljet på sladden och tvinna
ledningen.
Vrid högtalaruttagets knopp åt vänster tills du kan se ett hål ( ).
Stoppa in ledningen i hålet och vrid knoppen åt höger för att
fästa den.
Om du använder den i handeln tillgängliga 4 mm
kontaktkabeln (
)
Dra åt högtalaruttagets knopp helt och hållet och sät sedan in änden
på kontaktkabeln uppe på knoppen.
VARNING
För att inte skada kretsarna, kortslut aldrig plus- (+) och minus- (–)
ledningarna på högtalarsladdarna..
Bianslutning
E
Bianslutning är möjlig om din effektförstärkare har två uppsättningar
av högtalaruttag ([A] och [B] eller [MAIN] och [REMOTE]). Ta bort
kortslutningspinnarna ( ) innan högtalarsladdarna ansluts, och
förvara dem på ett säkert ställe för framtida bruk.
Raccordements
•Avant d’effectuer les raccordements, mettre l’amplificateur hors ten-
sion.
•S’assurer qu’une enceinte d’une impédance de 6 Ω peut bien être
raccordée aux bornes d’enceinte de l’amplificateur.
•Veiller à raccorder seulement des câbles positifs (+) aux bornes
positives (+), et des câbles négatifs (–) aux bornes négatives (–).
•Raccorder le câble d’enceinte aux bornes [HF] pour obtenir une
meilleure qualité sonore.
Amplificateur (non fourni)
Enceinte droite
Enceinte gauche
Câbles d’enceinte (non fournis)
Raccordement du câble d’enceinte à l’enceinte
Dénuder l’extrémité du câble sur une longueur d’environ 15 mm
et torsader l’âme du câble.
Tourner le bouton de la borne d’enceinte vers la gauche jusqu’à
ce que l’orifice ( ) devienne visible.
Insérer l’âme du câble dans l’orifice, puis tourner le bouton vers
la droite afin de fixer le câble.
Si on utilise un câble à fiche de 4 mm vendu dans le com-
merce (
)
Serrer à fond le bouton de la borne d’enceinte, puis insérer l’extrémité
du câble à fiche dans la partie supérieure du bouton.
PRECAUTION
Pour éviter d’endommager les circuits électriques, ne jamais court-
circuiter les câbles d’enceinte positifs (+) et négatifs (–).
Double câblage
E
Le double câblage est possible si votre amplificateur est muni de
deux bornes d’enceinte: [A] et [B] ou [MAIN] et [REMOTE]. Retirer
les tiges court-circuit ( ) avant de raccorder les câbles d’enceinte
et les conserver en lieu sûr pour utilisation future.
