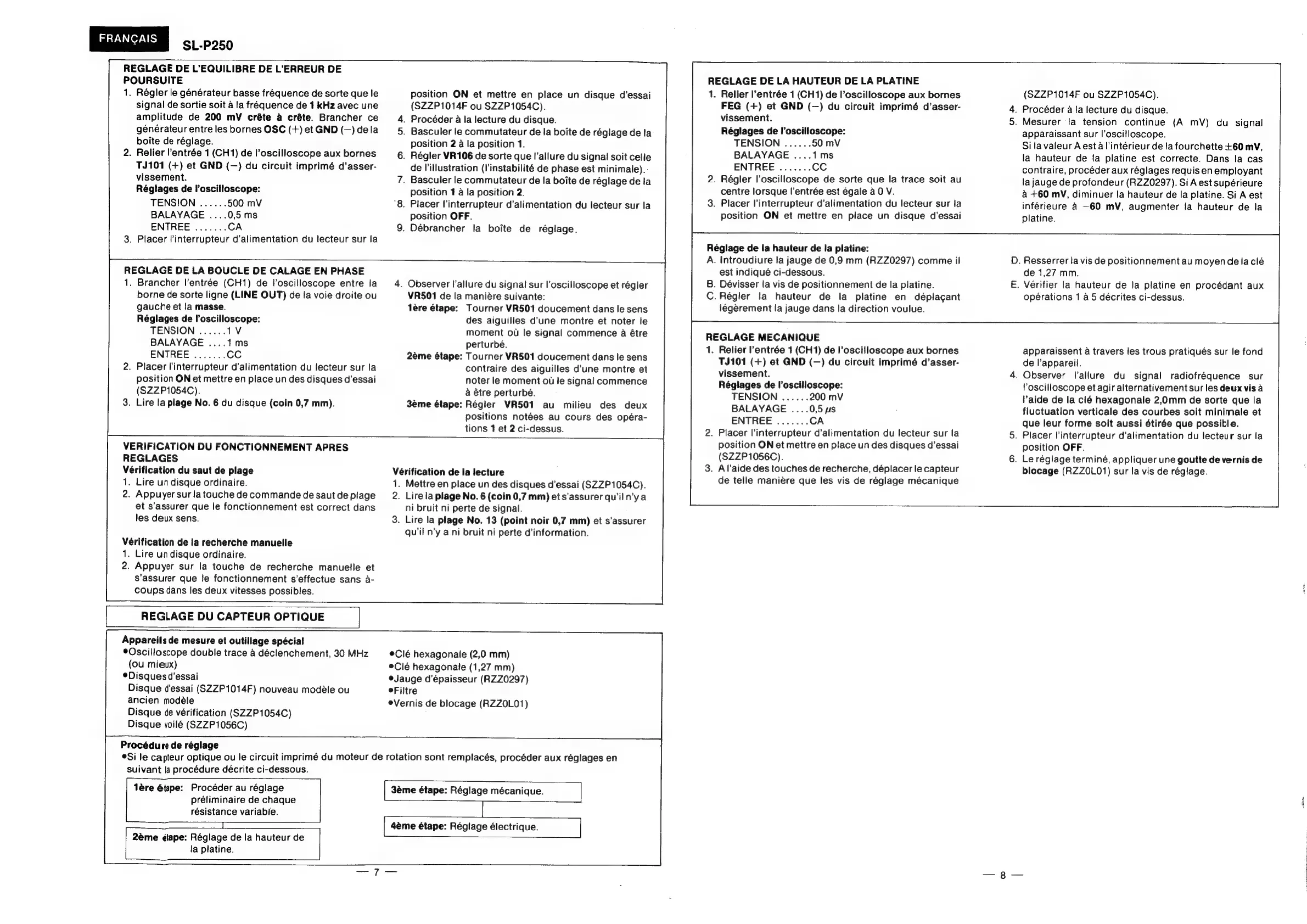

SL-P260
REGLAGE DE L’EQUILIBRE DE L’ERREUR DE
POURSUITE
1.
Régler le générateur basse frequence de sorte que le
signal de sortie soit a la frequence de 1 kHz avec une
amplitude de 200 mV créte a créte. Brancher ce
générateur entre les bornes OSC (+) et GND (—) dela
boite de réglage.
. Relier l’entrée 1 (CH1) de l’oscilloscope aux bornes
TJ101 (+) et GND (—) du circuit imprimé d’asser-
vissement.
Réglages de l’oscilloscope:
TENSION 500 mV
BALAYAGE ....0,5 ms
. Placer l'interrupteur d’alimentation du lecteur sur la
position ON et mettre en place un disque d’essai
(SZZP1014F ou SZZP1054C).
. Procéder a la lecture du disque.
. Basculer le commutateur de la boite de réglage de la
position 2 a la position 1.
. Régler VR106 de sorte que l’allure du signal soit celle
de lillustration (l’instabilité de phase est minimale).
. Basculer le commutateur de la boite de réglage de la
position 1 a la position 2.
8. Placer l’interrupteur d’alimentation du lecteur sur la
position OFF.
. Débrancher la boite de réglage.
REGLAGE DE LA BOUCLE DE CALAGE EN PHASE
1.
Brancher l’entrée (CH1) de l’oscilloscope entre la
borne de sorte ligne (LINE OUT) de la voie droite ou
gauche et la masse.
Réglages de l’oscilloscope:
BALAYAGE ....
. Placer l'interrupteur d’alimentation du lecteur sur la
position ON et mettre en place un des disques d’essai
(SZZP1054C).
. Lire la plage No. 6 du disque (coin 0,7 mm).
VERIFICATION DU FONCTIONNEMENT APRES
REGLAGES
Vérification du saut de plage
1
. Lire un disque ordinaire.
2. Appuyer sur la touche de commande de saut de plage
et s’assurer que le fonctionnement est correct dans
les deux sens.
Vérification de la recherche manuelle
1
. Lire un disque ordinaire.
2. Appuyer sur la touche de recherche manuelle et
s’assurer que le fonctionnement s’effectue sans a-
coups dans les deux vitesses possibles.
REGLAGE DU CAPTEUR OPTIQUE
Appareils de mesure et outillage spécial
*Oscilloscope double trace a déclenchement, 30 MHz
(Ou mieux)
®Disquesd’essai
Disque d'essai (SZZP1014F) nouveau modéle ou
ancien modéle
Disque de vérification (SZZP1054C)
Disque yoilé (SZZP1056C)
Procédure de réglage
. Observer l’allure du signal sur l'oscilloscope et régier
VR501 de la maniére suivante:
lére étape: Tourner VR501 doucement dans le sens
des aiguilles d'une montre et noter le
moment ou le signal commence a étre
perturbé.
2eme étape: Tourner VR501 doucement dans le sens
contraire des aiguilles d'une montre et
noter le moment ou le signal commence
a étre perturbé.
3eme étape: Régler VR501 au milieu des deux
positions notées au cours des opéra-
tions 1 et 2 ci-dessus.
Véerification de la lecture
1. Mettre en place un des disques d’essai (SZZP1054C).
2. Lire la plage No. 6 (coin 0,7 mm) et s'assurer qu’iln’y a
ni bruit ni perte de signal.
3. Lire la plage No. 13 (point noir 0,7 mm) et s’assurer
qu'il n’y a ni bruit ni perte d’information.
@Clé hexagonaile (2,0 mm)
Clé hexagonale (1,27 mm)
eJauge d’épaisseur (RZZ0297)
®Filtre
®Vernis de blocage (RZZ0L01)
®Si le capteur optique ou le circuit imprimé du moteur de rotation sont remplacés, procéder aux réglages en
suivant la procédure décrite ci-dessous.
Tere Gtape: Procéder au réglage
préliminaire de chaque
résistance variable.
2eme éiape: Réglage de la hauteur de
la platine.
3éme étape: Réglage mécanique.
se
4éme étape: Régiage électrique. |
REGLAGE DE LA HAUTEUR DE LA PLATINE
1. Relier l’entrée 1 (CH1) de l’oscilloscope aux bornes
FEG (+) et GND (—) du circuit imprimé d’asser-
vissement.
Réglages de !’oscilloscope:
BALAYAGE ....
. Régler l’oscilloscope de sorte que la trace soit au
centre lorsque l’entrée est égale a0 V.
. Placer l’interrupteur d’alimentation du lecteur sur la
position ON et mettre en piace un disque d’essai
Réglage de la hauteur de Ia platine:
A. Introudiure la jauge de 0,9 mm (RZZ0297) comme il
est indiqué ci-dessous.
B. Dévisser la vis de positionnement de la platine.
C. Régier ja hauteur de la platine en déplagant
légérement la jauge dans Ia direction voulue.
REGLAGE MECANIQUE
1.
Relier l’entrée 1 (CH1) de l’oscilloscope aux bornes
TJ101 (+) et GND (—) du circuit imprimé d’asser-
vissement.
Réglages de l’oscilloscope:
TENSION 200 mV
BALAYAGE ....0,5 us
. Placer l'interrupteur d’alimentation du lecteur sur la
position ON et mettre en place un des disques d’essai
(SZZP1056C).
. Al’aide des touches de recherche, déplacer le capteur
de telle maniére que les vis de réglage mécanique
(SZZP1014F ou SZZP1054C).
. Procéder a la lecture du disque.
. Mesurer la tension continue (A mV) du_ signal
apparaissant sur l’oscilloscope.
Sila valeur A est a l’intérieur de la fourchette +60 mV,
la hauteur de la platine est correcte. Dans la cas
contraire, procéder aux réglages requis en employant
la jauge de profondeur (RZZ0297). SiA est supérieure
a +60 mV, diminuer la hauteur de la platine. Si A est
inférieure 4 —60 mV, augmenter fa hauteur de la
platine.
. Resserrer la vis de positionnement au moyende laclé
de 1,27 mm.
. Vérifier 1a hauteur de la platine en procédant aux
opérations 1 a 5 décrites ci-dessus.
apparaissent a travers les trous pratiqués sur le fond
de l’appareil.
. Observer l’allure du signal radiofréquence sur
oscilloscope et agir alternativement sur les deux vis a
Paide de la clé hexagonale 2,0mm de sorte que la
fluctuation verticale des courbes soit minimale et
que leur forme soit aussi étirée que possible.
. Placer l'interrupteur d’alimentation du lecteur sur la
position OFF.
. Le réglage terminé, appliquer une goutte de vernis de
blocage (RZZOLO1) sur la vis de réglage.
