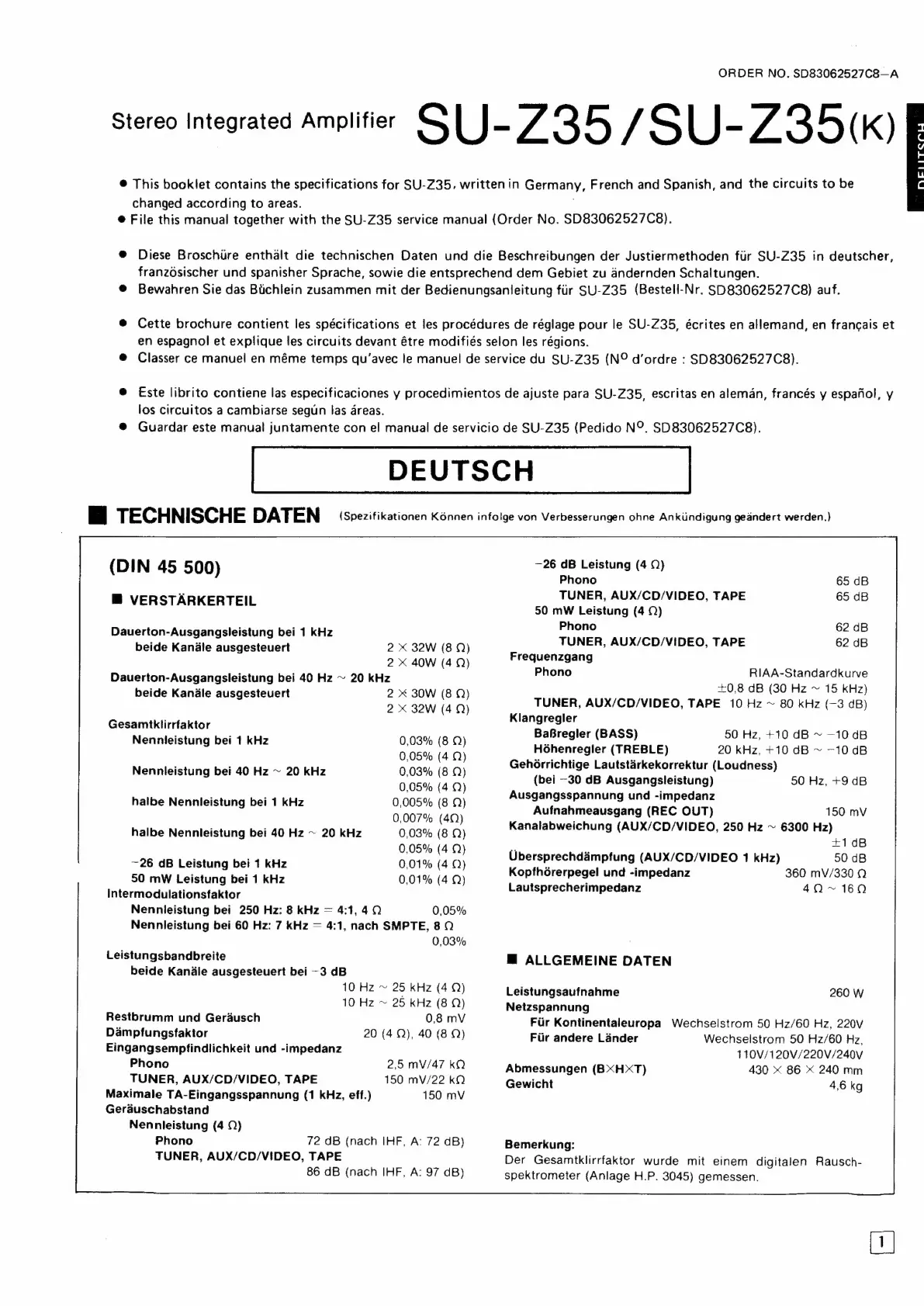

Mi TECHNISCHE DATEN
ORDER NO. SD83062527C8—A
Stereo
Integrated
Amplifier
SU-2735
/SU-2Z35(k)
@ This booklet contains the specifications for SU-Z35, written in Germany, French and Spanish, and the circuits to be
changed according to areas.
@ File this manual together with the SU-Z35 service manual (Order No. SD83062527C8).
@ Diese Broschire enthalt die technischen Daten und die Beschreibungen der Justiermethoden fir SU-Z35 in deutscher,
franzosischer und spanisher Sprache, sowie die entsprechend dem Gebiet zu 4andernden Schaltungen.
®@ Bewahren Sie das Biichlein zusammen mit der Bedienungsanleitung fir SU-Z35 (Bestell-Nr. SD83062527C8) auf.
@ Cette brochure contient les spécifications et les procédures de réglage pour le SU-Z35, écrites en allemand, en francais et
en espagnol et explique les circuits devant étre modifiés selon les régions.
@ Classer ce manuel en méme temps qu’avec le manuel de service du SU-Z235 (N° d’ordre : SD83062527C8).
@ Este librito contiene las especificaciones y procedimientos de ajuste para SU-Z35, escritas en aleman, francés y espafiol, y
los circuitos a cambiarse segtin las areas.
@ Guardar este manual juntamente con el manual de servicio de SU-Z35 (Pedido N°. SD83062527C8).
DEUTSCH
(DIN 45 500)
M@ VERSTARKERTEIL
Dauerton-Ausgangsleistung bei 1 kHz
beide Kanale ausgesteuert 2 X 32W (8)
2 X 40W (4 Q)
Dauerton-Ausgangsleistung bei 40 Hz ~ 20 kHz
beide Kandle ausgesteuert 2 X 30W (8 2)
2 X 32W (4.9)
Gesamtklirrfaktor
Nennleistung bei 1 kHz 0,03% (8 Q)
0,05% (4 Q)
Nennleistung bei 40 Hz ~ 20 kHz 0,03% (8 Q)
0,05% (4Q)
halbe Nennleistung bei 1 kHz 0,005% (8 )
0,007% (49)
halbe Nennleistung bei 40 Hz ~ 20 kHz 0,03% (8 Q)
0,05% (4 Q)
—26 dB Leistung bei 1 kHz 0,01% (4 Q)
50 mW Leistung bei 1 kHz 0,01% (4 Q)
Intermodulationsfaktor
Nennleistung bei 250 Hz: 8 kHz = 4:1,4 0,05%
Nennleistung bei 60 Hz: 7 kHz = 4:1, nach SMPTE, 8
0,03%
Leistungsbandbreite
beide Kandle ausgesteuert bei ~3 dB
10 Hz ~ 25 kHz (49)
10 Hz ~ 25 kHz (8 Q)
Restbrumm und Geradusch 0.8 mV
Dampfungsfaktor 20 (4 2), 40 (8 Q)
Eingangsempfindlichkeit und -impedanz
Phono 2,5 mV/47 kQ
TUNER, AUX/CD/VIDEO, TAPE 150 mV/22 kQ
Maximale TA-Eingangsspannung (1 kHz, eff.) 150 mV
Geraduschabstand
Nennleistung (4 Q)
Phono 72 dB (nach IHF, A: 72 dB)
TUNER, AUX/CD/VIDEO, TAPE
86 dB (nach IHF, A: 97 dB)
(Spezifikationen Kénnen infolge von Verbesserungen ohne Ankiindigung geandert werden.)
—26 dB Leistung (4 Q)
Phono 65 dB
TUNER, AUX/CD/VIDEO, TAPE 65 dB
50 mW Leistung (4 Q)
Phono 62 dB
TUNER, AUX/CD/VIDEO, TAPE 62 dB
Frequenzgang
Phono RIAA-Standardkurve
+0,8 dB (30 Hz ~ 15 kHz)
TUNER, AUX/CD/VIDEO, TAPE 10 Hz ~ 80 kHz (-3 dB)
Klangregler
BaBregler (BASS) 50 Hz, +10 dB ~ -10dB
Hohenregler (TREBLE) 20 kHz, +10 dB ~ -10 dB
GehGrrichtige Lautstarkekorrektur (Loudness)
(bei —30 dB Ausgangsleistung) 50 Hz, +9 dB
Ausgangsspannung und -impedanz
Aufnahmeausgang (REC OUT) 150 mV
Kanalabweichung (AUX/CD/VIDEO, 250 Hz ~ 6300 Hz)
+1dB
Ubersprechdampfung (AUX/CD/VIDEO 1 kHz) 50 dB
Kopfhérerpegel und -impedanz 360 mV/330 Q
Lautsprecherimpedanz 4Q~ 160
M@ ALLGEMEINE DATEN
Leistungsaufnahme 260 W
Netzspannung
Fir Kontinentaleuropa Wechselstrom 50 Hz/60 Hz, 220V
Fiir andere Lander Wechselistrom 50 Hz/60 Hz,
110V/120V/220V/240V
Abmessungen (BXHXT) 430 < 86 X 240 mm
Gewicht 4,6 kg
Bemerkung:
Der Gesamtklirrfaktor wurde mit einem digitalen Rausch-
spektrometer (Anlage H.P. 3045) gemessen.
