54
6 Assemblage du TECHNIMAX AS1

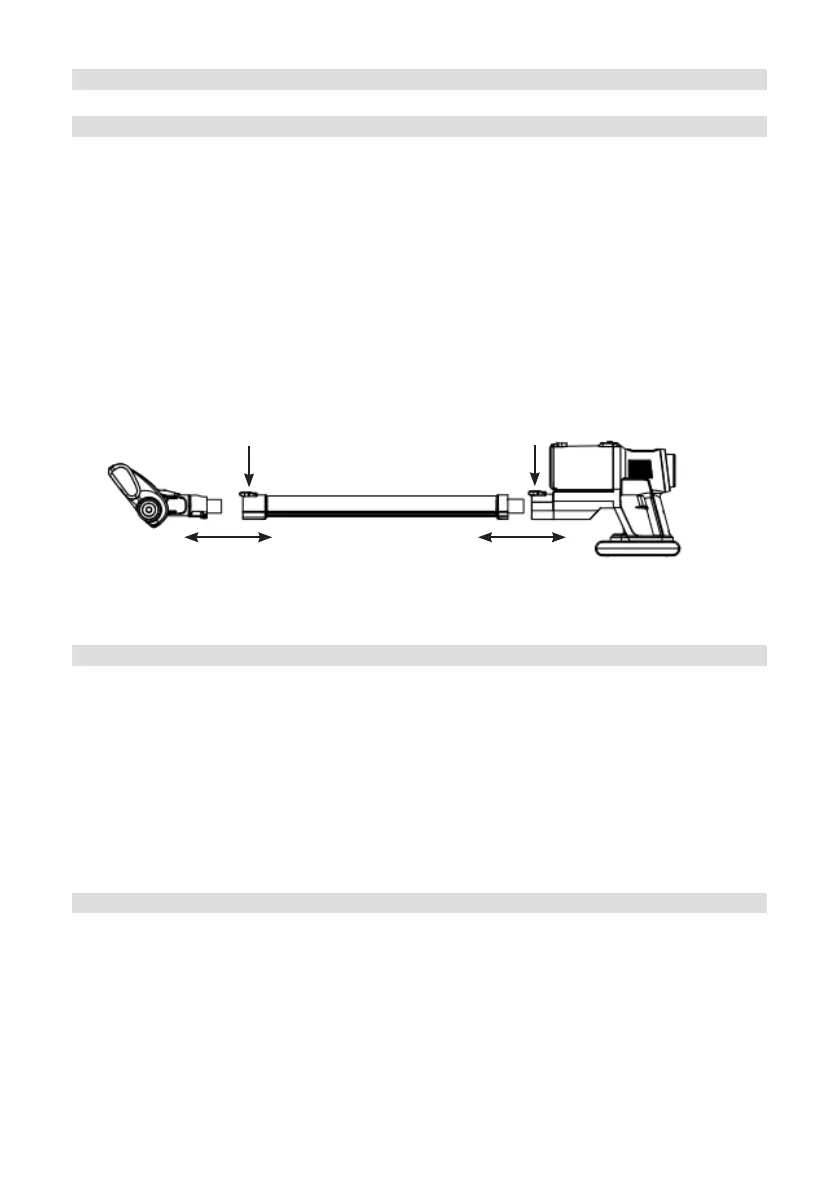

6.1 Montage / retrait de la brosse moteur LED et du tuyau d'aspiration en aluminium
Montage:
Le tuyau d'aspiration en aluminium (7) est monté directement sur
l’ouverture d'aspiration de l’unité moteur. Il doit s'encliqueter de manière
audible. Monter la brosse moteur LED (12) de la même manière sur le tuyau
d'aspiration en aluminium.
Retrait:
Appuyer sur le bouton de déverrouillage (A) de l’unité moteur ou sur le
tuyau d'aspiration en aluminium (B) et retirer en même temps la brosse
moteur LED ou le tuyau d'aspiration en aluminium.
A
B
Unité moteurTuyau d'aspiration en aluminiumBrosse de sol
6.2 Montage / retrait de l’embout 2 en 1 et de l’embout pour jointures
Montage:
Insérer l’embout souhaité dans l’ouverture d'aspiration de l’unité moteur ou le
tuyau d'aspiration en aluminium (7). Veiller à ce que l’ergot d'encliquetage sur
l’embout soit dirigé vers le bouton de déverrouillage correspondant. L’embout
doit s'encliqueter de manière audible.
Retrait:
Appuyer sur le bouton de déverrouillage (A) sur l’ouverture d'aspiration
ou sur le tuyau d'aspiration en aluminium (B) et retirer en même temps
l’embout.
6.3 Retrait / montage du collecteur de poussière
Retrait:
Pousser le bouton de déverrouillage (3) du collecteur de poussière (4) et
retirer celui-ci vers le haut.
