UTS 4.3 PROX Rel. 1.2 - 06/2017
A
B
1
C
2
G
H
I
4
D D
F
D
E
E
D
3

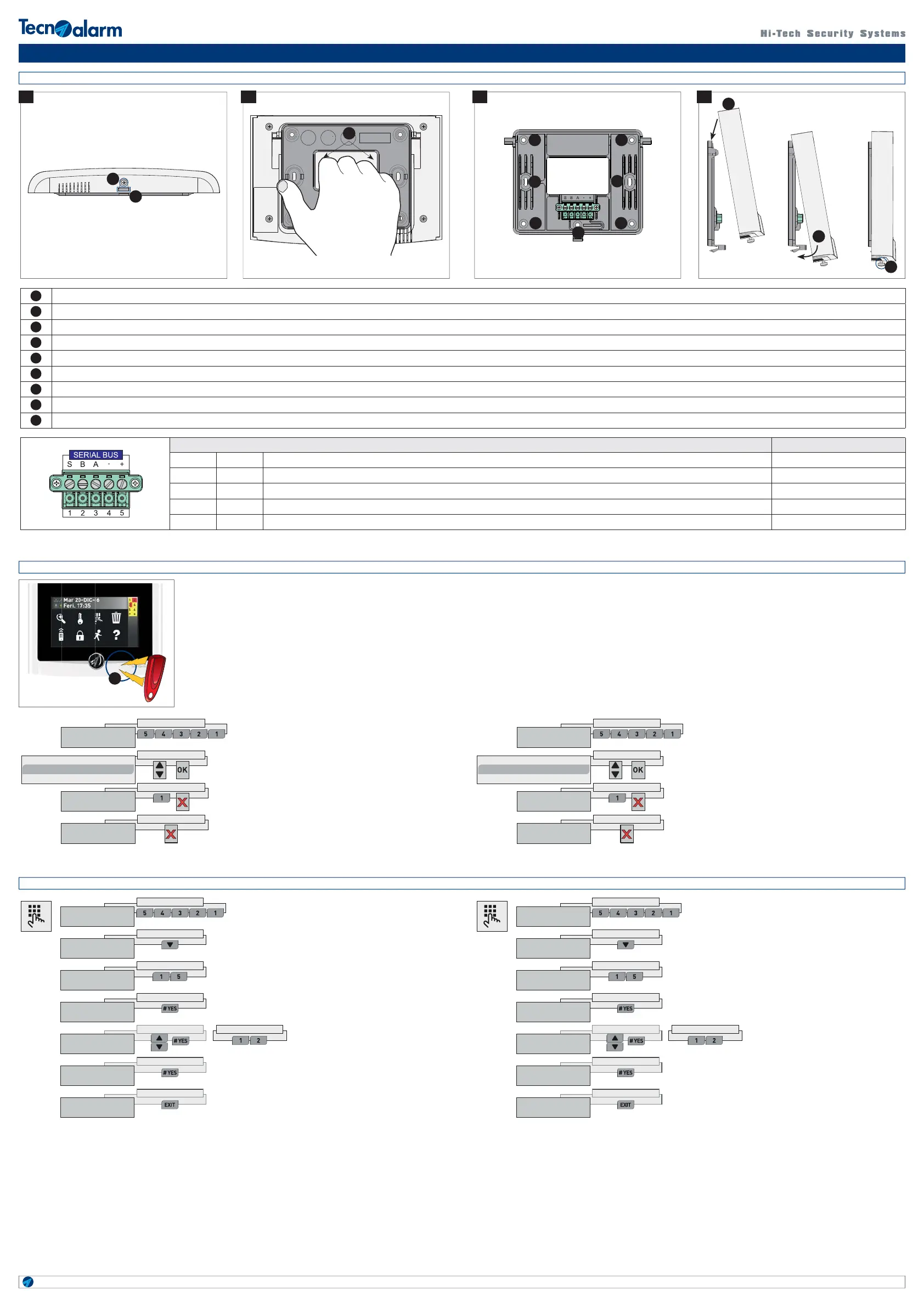

INSTALLAZIONE / INSTALLATION
Descrizione / Description Note / Notes
1SCanale audio / Canal vocal Audio
2BCanale B linea Serial Bus / Canal B ligne sérielle Dati seriali / Données sérielles
3ACanale A linea Serial Bus / Canal A ligne sérielle Dati seriali / Données sérielles
4-Negativo alimentazione linea Serial Bus / Négatif alimentation ligne sérielle -
5+Positivo alimentazione linea Serial Bus / Positif alimentation ligne sérielle +13,8 DC
PROGRAMMA INDIRIZZO SERIALE / PROGRAMMATION ADRESSE SÉRIELLE
A
Menu locale
Digita il codice
Menu paramètres
Taper le code
80%
0
40%
Retroilluminazione
Indirizzo
Volume buzzer
Rétroéclairage
Adresse
Volume buzzer
Indirizzo
0
Adresse
0
Menu locale
Versione 0.0.04
Menu paramètres
Version 0.0.04
Codice installatore Code installateur
Seleziona indirizzo Sélectionner l’adresse
Digita num. indirizzo Taper l’adresse
Esci dal menù Sortir du menu
Pour que la console UTS 4.3 PROX soit reconnue par le système d’alarme, il faut lui attribuer une adresse sérielle.
La programmation de l’adresse sérielle s’effectue directement par la console.
Accès au menu
A - Approcher l’aimant (rouge) au champ magnétique comme indiquée par l’image ci-contre pour visualiser le menu paramètres.
Procedura
Per far si che la console UTS 4.3 PROX sia riconosciuta e possa operare con
il sistema a cui è collegata è necessario programmare tramite il menù locale il
suo indirizzo seriale.
Accedi al menù locale
A - Avvicina il magnete (chiave rossa) nella posizione indicata, la lettura del
magnete provoca la visualizzazione del menù locale.
UTS 4.3 PROX
Mar 31-MAG-16
Feri. 17:35
Accesso
Installatore
Menu 1
Telecomandi
Menu 15
Tastiere
Tastiere
Tastiera 01
Tastiere 01 12
Grafi ca [ ]
Tastiere 01 12
Grafi ca [#]
Codice installatore
Accedi ai menù
Seleziona menù
Accedi ai menù
Seleziona tastiera Seleziona menù
Abilita grafi ca
Esci dal menù
Mar 31-MAI-16
Ouvr. 17:35
Accès
Installateur
Menu 1
Telecommandes
Menu 15
Consoles
Consoles
Console 01
Console 01 12
Graphique [ ]
Console 01 12
Graphique [#]
Code installateur
Accéder au menu
Sélectionner le menu
Confi rmer
Sélectionner la console Sélectionner le menu
Habiliter l’option
Sortie
ABILITA TASTIERA GRAFICA / HABILITATION CONSOLE GRAPHIQUE
A Per aprire il contenitore svita la vite di bloccaggio telaio / Pour ouvrir le boîtier devisser la vis de blocage du cadre
B Sgancia la linguetta con un cacciavite a taglio / Décrocher la languette avec un tournevis plat
C Impugna il telaio per sganciarlo / Tirer le cadre pour le décrocher
D Fori per il fi ssaggio a parete / Trous de fi xation au mur
E Asole per il fi ssaggio su scatola da incasso 503 / Points de fi xation pour montage encastré dans boîte de prédisposition 503
F Foro di fi ssaggio per la vite tamper anti-rimozione / Trou de fi xation pour contact d’auto-protection anti-arrachement
G Aggancia la console al telaio spingendola verso il basso / Accrocher la console au cadre en la poussant vers le bas
H Ruota la console spingendola verso il telaio / Accrocher la console en la poussant vers le cadre
I Avvita la vite di bloccaggio / Visser la vis de blocage
80%
0
40%
