IT |
EVO
SELF
| Manuale d’uso e manutenzione
6
1. POSIZIONAMENTO DEL MOBILE
Prima di scaricare/caricare e posizionare il mobile all’interno del locale di vendita, si prega di con-
sultare attentamente il manuale nelle varie sezioni riguardanti lo scarico/carico del mobile, lunghezze, pesi,
vaschetta di scarico acqua di condensa, regolazione dei piedini, regolazione del pannello di comando elettronico.

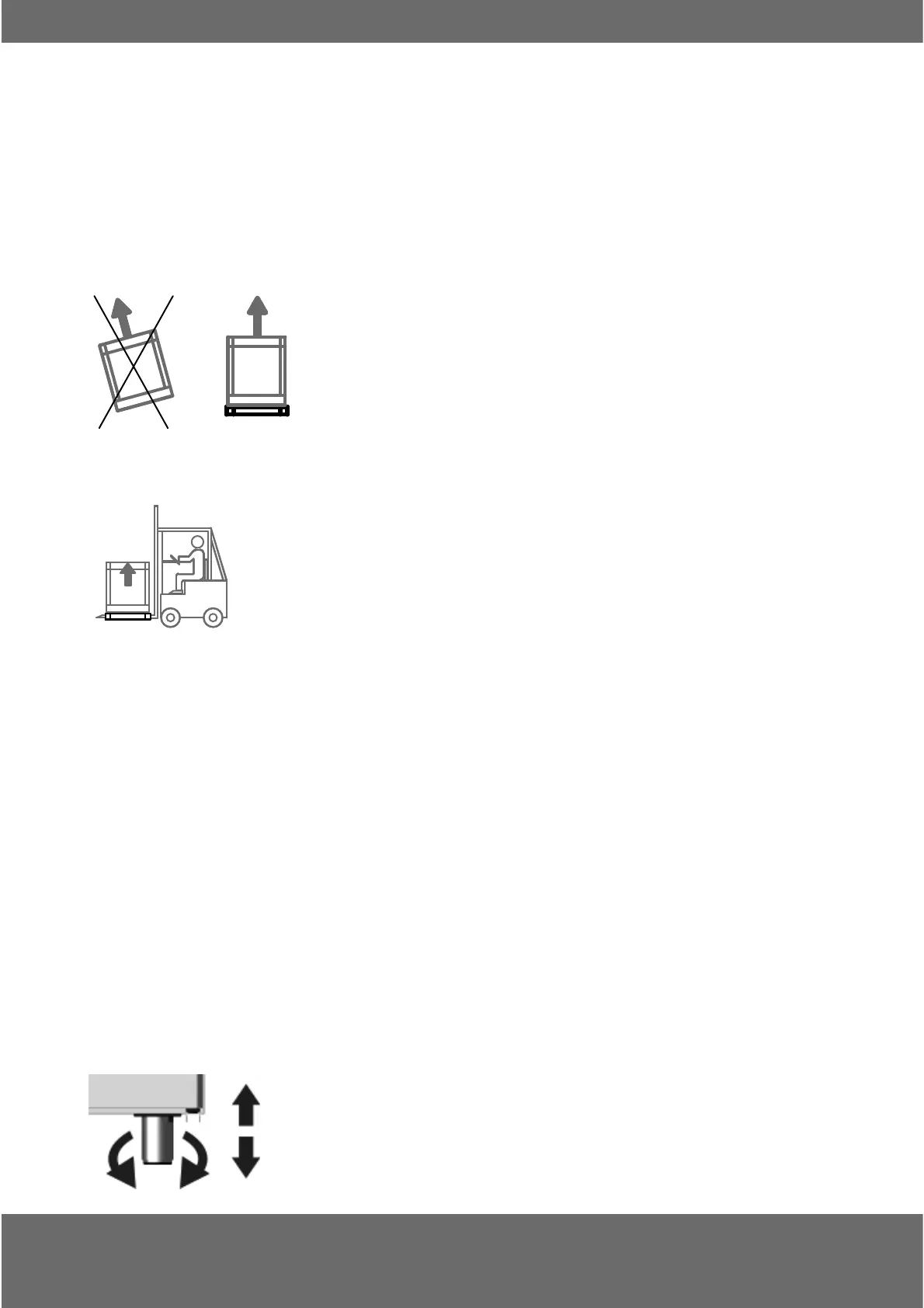

1.1 TRASPORTO
Kg
Kg
NO SI
Si raccomanda che il mobile frigorifero venga trasportato sempre e
solo in posizione verticale (indicazioni Alto-Basso sull’imballo). Se il mobile
frigorifero con unità condensatrice incorporata viene inclinato, si consiglia di at-
tendere almeno otto ore, prima di procedere all’avviamento. In questo modo, si
permetterà all’olio di defl uire in tutti i componenti in modo che essi né risultino
lubrifi cati nuovamente; successivamente si potrà procedere all’avviamento.
1.2 SCARICO MOBILE / DIMENSIONI / PESI
Kg
Le operazioni di scarico/ carico del prodotto, devono essere eseguite da per-
sonale autorizzato ed abilitato. L’azienda declina ogni responsabilità per non
aver seguito le norme di sicurezza vigenti in materia.
Prima di iniziare le operazioni di scarico, posizionamento ed installazione del mobile frigori-
fero all’interno del punto di vendita, a seconda del tipo di modello di mobile, consultare con
attenzione i dati riportati nella tabella lunghezza, peso (APPENDICE 4).
1.3 IMBALLO
Alla consegna verifi care che l’imballo sia integro e che durante il trasporto non abbia subito danni.
Togliere il cartone di imballo esterno del mobile, levare i fermi che fi ssano il mobile al pallet, posizionare il mobile e
rimuovere la pellicola adesiva a protezione dell’acciaio.
I mobili con porta/e in vetro sono forniti a corredo di maniglia per porta con relative viti di fi ssaggio.
Installare e fi ssare la maniglia (a carico del cliente), sistemare le griglie di fondo presenti al suo interno(su tutti i mobili).
Il recupero ed il riciclaggio dei materiali dell’imballo quali plastica, ferro, cartone, legno contribuisce al risparmio delle materie prime
ed alla diminuzione dei rifi uti. Consultare gli indirizzi nella propria zona per lo smaltimento in discarica e centro autorizzato rifi uti.
1.4
SCARICO ACQUA CONDENSA / TUBAZIONI GAS REFRIGERANTE
Per lo scarico dell’acqua di condensa, si rimanda alle sezione relativa “VASCHETTA SCARICO
ACQUA CONDENSA / COLLEGAMENTO SCARICO” con unità condensatrice incorporata (con va-
schetta fi ssa scarico acqua di condensa) oppure nella versione con unità condensatrice remota (mobile fornito
di sifone di scarico acqua di condensa ma senza vaschetta di scarico acqua).
1.5 POSIZIONAMENTO E REGOLAZIONE PIEDINI
Sistemare il mobile frigorifero in posizione perfettamente verticale, agendo
se necessario sulla regolazione dei piedini a vite delle gambe del mobile per regolarne
il livello verifi care la planarità con una bolla.
Il mobile deve essere posizionato perfettamente in piano per poter funzionare cor-
rettamente e permettere il corretto scarico dell’acqua di condensa dello sbrinamento,
inoltre si evitano vibrazioni rumorose del motore.
