TECNOELETTRA s.r.l. via D.Vioni n.5 – 42016 S. Rocco - Guastalla (RE) Tel.+39.0522.832004 Fax.+39.0522.832012
mail: info@tecnoelettra.it web: www.tecnoelettra.it
Cod. doc. MT2550038-rev.1.0-IT-GB.doc 14 / 56

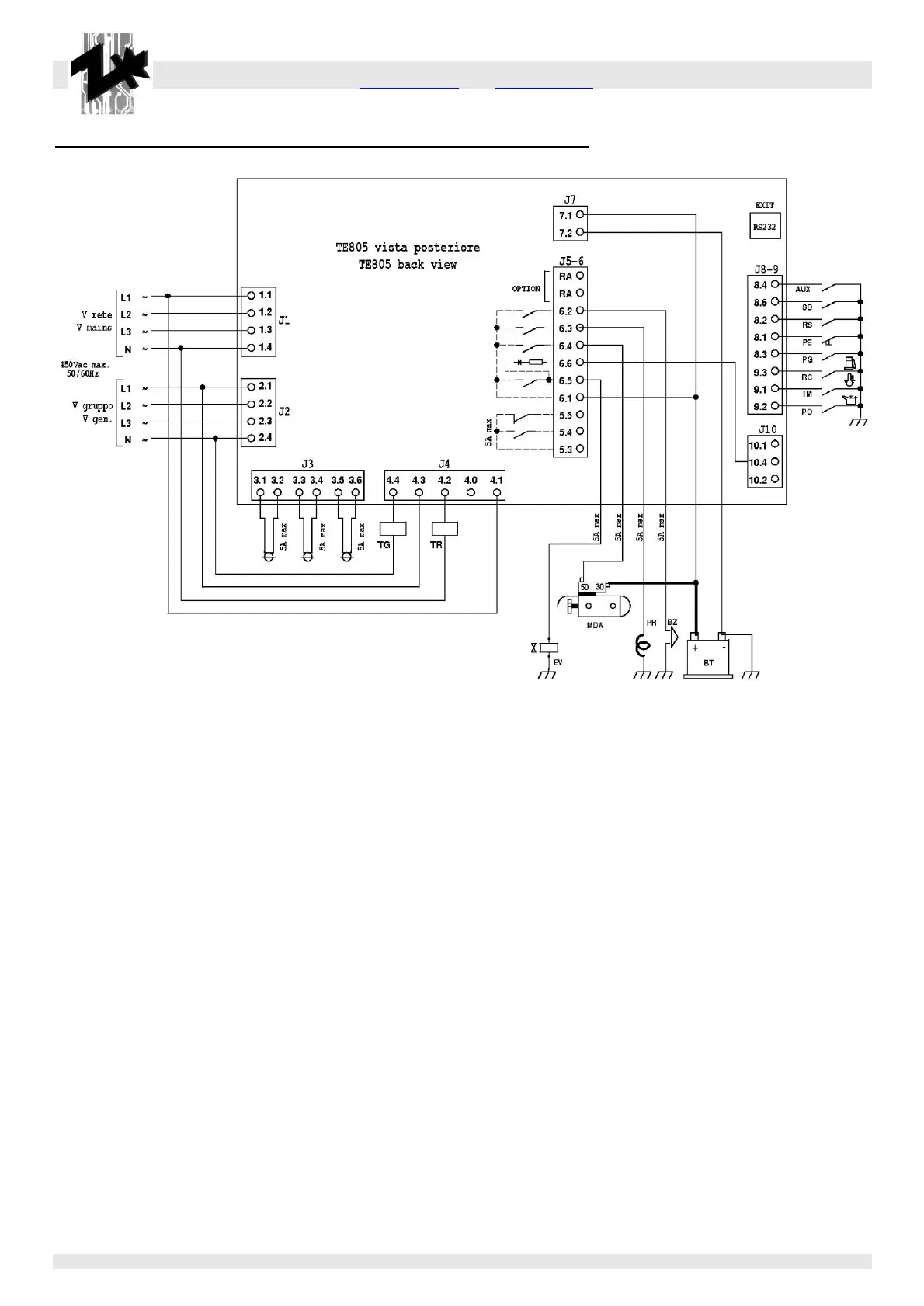

3.2 - Schema di collegamento generale (scheda con parametri di default)
Morsettiera J1:
1.1…1.4 Tensione rete (vedi Menu 06)
Morsettiera J2:
2.1…2.4 Tensione generatore (vedi Menu 07)
Morsettiera J3:
3.1…3.6 Ingresso trasformatori amperometrici (setup TA in P02.01)
Morsettiera J4:
4.0 - 4.1 - 4.2 Teleruttore rete (vedi uscite programmabili Menu 13)
4.3 - 4.4 Teleruttore generatore (vedi uscite programmabili Menu 13)
Morsettiera J5-6:
5.3 - 5.4 - 5.5 Allarme globale
6.1 + Batteria (comune dei relè di uscita, 12/24Vdc)
6.2 Allarme sirena (vedi uscite programmabili Menu 13)
6.3 Elettromagnete di stop (vedi uscite programmabili Menu 13)
6.4 Motorino di avviamento (vedi uscite programmabili Menu 13)
6.5 Elettrovalvola carburante (vedi uscite programmabili Menu 13)
6.6 Alternatore con eccitazione separata D+ (non necessario)
Morsettiera J7:
7.1 + Batteria (12/24 Vdc vedi menu 03)
7.2 - Batteria (12/24 Vdc vedi menu 03)
Morsettiera J8-9:
8.1 Pulsante di emergenza (vedi ingressi programmabili Menu 12; se
non previsto collegare con morsetto 72 - batteria)
8.2 Start remoto (vedi ingressi programmabili Menu 12;
funzionamento solo in AUT)
8.3 Protezione generatore (vedi ingressi programmabili Menu 12)
8.4 Ingresso ausiliario (vedi ingressi programmabili Menu 12)
8.6 Stop remoto (vedi ingressi programmabili Menu 12;
funzionamento solo in AUT)
9.1 Allarme temperatura motore (vedi ingressi programmabili Menu
12)
9.2 Allarme pressione olio (vedi ingressi programmabili Menu 12; se
non previsto collegare con morsetto 72 - batteria)
9.3 Allarme riserva carburante (vedi ingressi programmabili Menu 12)
Morsettiera J10:
10.1 Alternatore con W (non necessario)
10.2 Alternatore a magneti permanenti SAPRISA (non necessario)
10.4 Alternatore con eccitazione separata D+ (non necessario)
