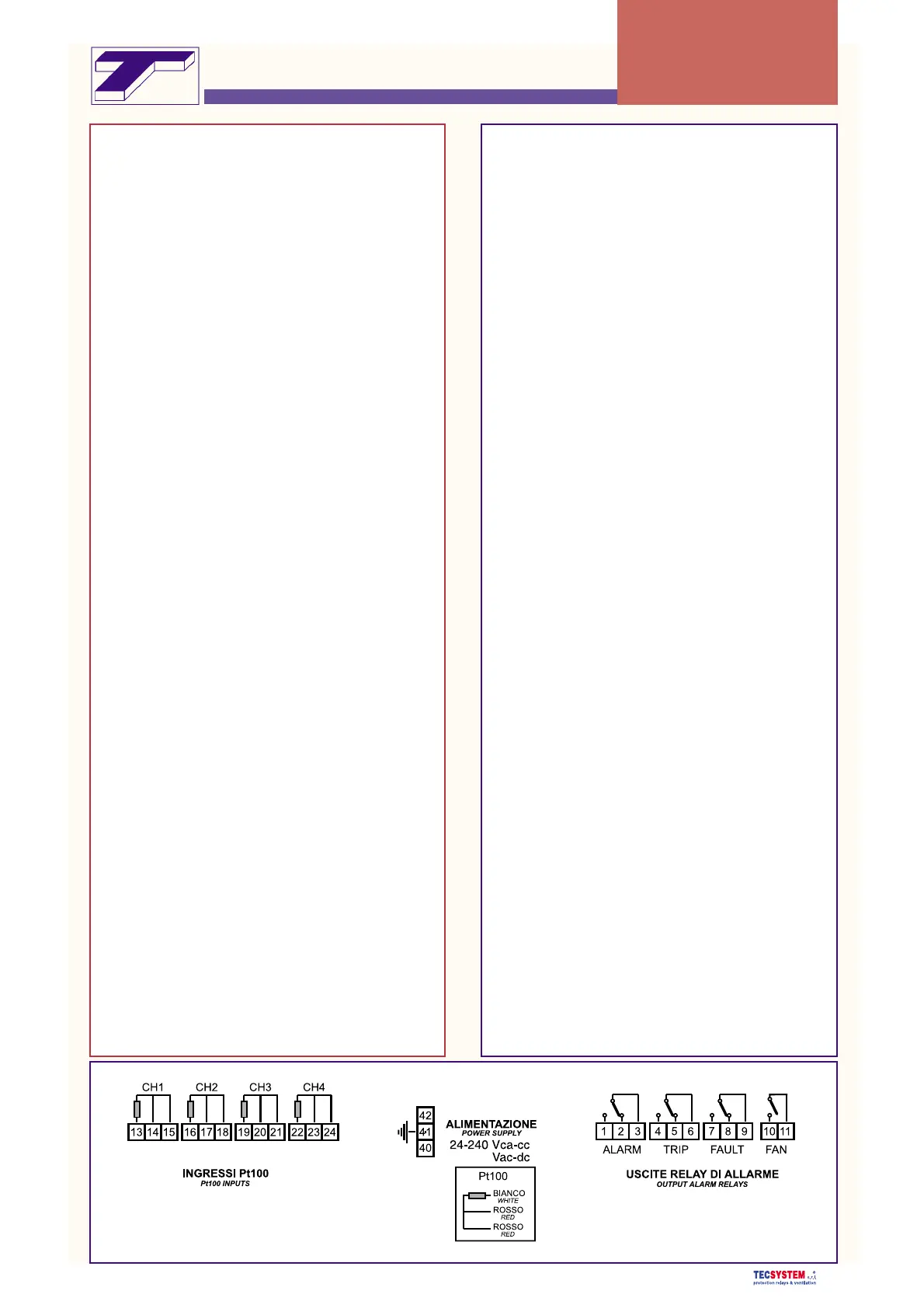

21
CARATTERISTICHE TECNICHE
Alimentazione:
• valori nominali 24-240 Vca-cc
• massimi valori sopportabili 20-270 Vca-cc
• Vcc con polarità invertibili
• Consumo: 6 VA
Ingressi:
• 3 o 4 ingressi per sonde RTD Pt100 a tre fili
• collegamenti su morsettiere estraibili
• canali d'ingresso protetti contro i disturbi elettromagnetici
• compensazione cavi per termoresistenze fino a 500 m (1 mm
2
)
Uscite:
• 2 relay di allarme (ALARM - TRIP)
• 1 relay di gestione ventilazione (FAN)
• 1 relay di guasto sonde o anomalia funzionamento (FAULT)
• relay di uscita con contatti da 5A - 250 Vca res.
• test dei relay di uscita
Test e Prestazioni:
• rigidità dielettrica: 2500 Vca per 1 minuto tra relay di uscita e sonde,
relay e alimentazione, alimentazione e sonde
• precisione: ± 1% fs, ± 1 digit
• temperatura di lavoro: da -20 °C a 60 °C
• umidità ammessa: 90% senza condensa
• contenitore in ABS autoestinguente - NORYL 94V0
• frontale in policarbonato - IP65
• memoria dati: 10 anni minimo
• linearizzazione digitale segnale sonde
• circuito di autodiagnosi
Dimensioni:
• 96x96 mm - DIN43700 - prof. 140 mm (compreso morsettiera)
• foro pannello 92x92 mm
Visualizzazione e Gestione dati:
• 1 display da 13 mm a 3 cifre per visualizzazione temperature
• 1 display a una cifra per visualizzare il canale di riferimento
• LED indicanti il canale in allarme o trip
• LED indicante il fault
• LED inserzione fan
• controllo della temperatura da 0 °C a 200 °C (opz. 240 °C)
• 2 soglie di allarme
• controllo ON-OFF ventilazione
• diagnostica delle sonde (Fcc - Foc - Fcd)
• accesso alla programmazione tramite pulsante frontale
• uscita automatica dalla programmazione dopo 1 minuto di inattività
• segnalazione di errata programmazione
• richiamo dati impostati in fase di programmazione
• selezione tra canale più caldo o scansione manuale
• memoria delle massime temperature raggiunte dai canali e memoria
degli allarmi
• tasto frontale per il reset degli allarmi di Fcd e Alarm
Opzioni:
• T-154-Trop trattamento protettivo della parte elettronica
• T-154-Ni 120/100 ingresso da Ni 120/100
• T-154-4 con settaggi allarmi per ciascun canale
TECHNICAL SPECIFICATIONS
Power Supply:
• rated voltage 24-240 Vac-dc
• maximum ratings 20-270 Vac-dc
• Vdc with reversible polarities
• Power consumption: 6VA
Inputs:
• 3 or 4 inputs RTD Pt100 sensors - 3 wires
• removable rear terminals
• input channels protected against electromagnetic noises and spikes
• sensors length cables compensation up to 500 m (1 mm
2
)
Outputs:
• 2 alarm relays (ALARM - TRIP)
• 1 alarm relay for fan control (FAN)
• 1 alarm relay for sensor fault or working anomaly (FAULT)
• output contacts capacity: 5A - 250 Vac res.
• output relays test
Tests and Performances:
• dielectric strength: 2500 Vac for 1 minute from relays to sensors,
relays to power supply, power supply to sensors
• accuracy: ± 1% full scale, ± 1 digit
• ambient operating temperature: -20 °C to 60 °C
• humidity: 90% no-condensing
• ABS self-extinguishing housing - NORYL 94V0
• frontal in polycarbonate - IP65
• data storage: 10 years minimum
• digital linearity of sensors signal
• self-diagnostic circuit
Dimensions:
• 96x96 mm - DIN43700 - 140 mm deep (with rear terminals)
• panel cutout 92x92 mm
Displaying and Data management:
• 1 display 13 mm high with 3 digits for displaying temperatures
• 1 display with one digit for displaying reference channel
• LED’s indicating alarm or trip channel
• LED indicating fault
• LED indicating fan mode
• temperature monitoring from 0 °C to 200 °C (opt. 240 °C)
• 2 alarm thresholds
• ON-OFF thresholds for fan control
• sensors diagnostic (Fcc - Foc - Fcd)
• entering the programming by frontal push button
• automatic output from programming cycle after 1 minute of no ope-
ration
• wrong programming automatic display
• programmed data call out
• possibility of setting manual channel scanning or hottest channel
• maximum temperatures and alarms storage
• frontal Fcd and alarm RESET push button
Options:
• T-154-Trop protection treatment of electronic part
• T-154-Ni 120/100 input from Ni 120/100
• T-154-4 selection of alarms for each channel
T-154
