T154 protection relays
TECSYSTEM S.r.l ®
TRASPORTO DEI SEGNALI DI MISURA
Tutti i cavi di trasporto dei segnali di misura delle Pt100 devono tassativamente :
• essere separati da quelli di potenza
• essere realizzati con cavo schermato a conduttori twistati
• avere una sezione di almeno 0,5 mm²
• essere twistati se non esiste lo schermo
• essere saldamente fissati nelle morsettiere
• avere i conduttori stagnati o argentati
• essere collegati con la schermatura SOLO dal lato centralina
Tutte le centraline della serie “T” hanno la linearizzazione del segnale delle sonde, con
errore massimo dello 1% v.f.s.
La TECSYSTEM S.r.l. ha realizzato un proprio cavo speciale per il trasporto dei segnali
di misura, a norme CEI, con tutti i requisiti di protezione previsti : mod. CT-ES
NOTE: Il contatto di fault 7-9 si chiude quando l’apparecchio è alimentato, e si apre in
caso di guasto.

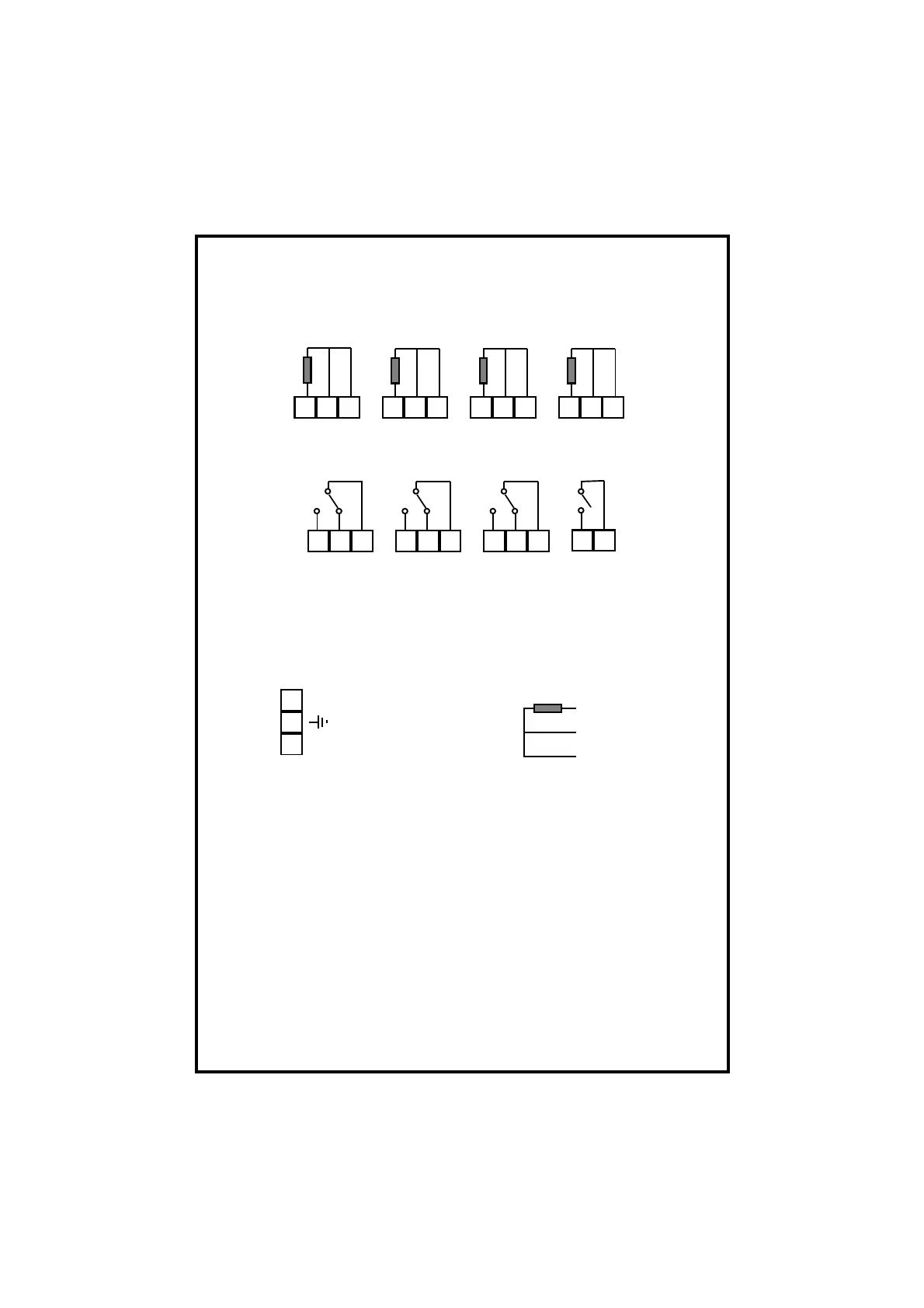

COLLEGAMENTI ELETTRICI
13 14 15 16 17 18 19 20 21 22 23 24
CH 1 CH 2 CH 3 CH 4
INGRESSI Pt100
40
41
42
ALIMENTAZIONE
24-240 VCA-VCC
BIANCO
ROSSO
ROSSO
Pt100
1 2 3 4 5 6 7 8 9
10 11
INGRESSI RELAY ALLARMI
ALARM TRIP FAULT FAN
