T154 protection relays
TECSYSTEM S.r.l ®
TRANSPORT DES SIGNAUX DE MESURE
Tous les câbles de transport des signaux de mesure des Pt100 doivent absolument:
• être séparés de ceux de puissance
• être réalisés avec un câble blindé à conducteurs torsadés
• avoir une section d’au moins 0,5 mm²
• être torsadés s’il n’y a pas d’écran
• être fermement fixés dans les serre-câbles
• avoir les conducteurs étamés ou argentés
Toutes les unités de la série “T” possèdent une linéarisation du signal des sondes avec
une erreur max de 1% v.f.s..
TECSYSTEM S.r.l. a réalisé son propre câble spécial pour le transport des signaux de
mesure, conforme aux Normes CEI avec toutes les qualités de protection requises:
mod. CT-ES
NOTE: Ie relais de fault 7-9 se ferme quand l’appareil est alimenté et s’ouvre en cas
de panne.
CONEXIONS ELECTRIQUES
13 14 15 16 17 18 19 20 21 22 23 24
CH 1 CH 2 CH 3 CH 4

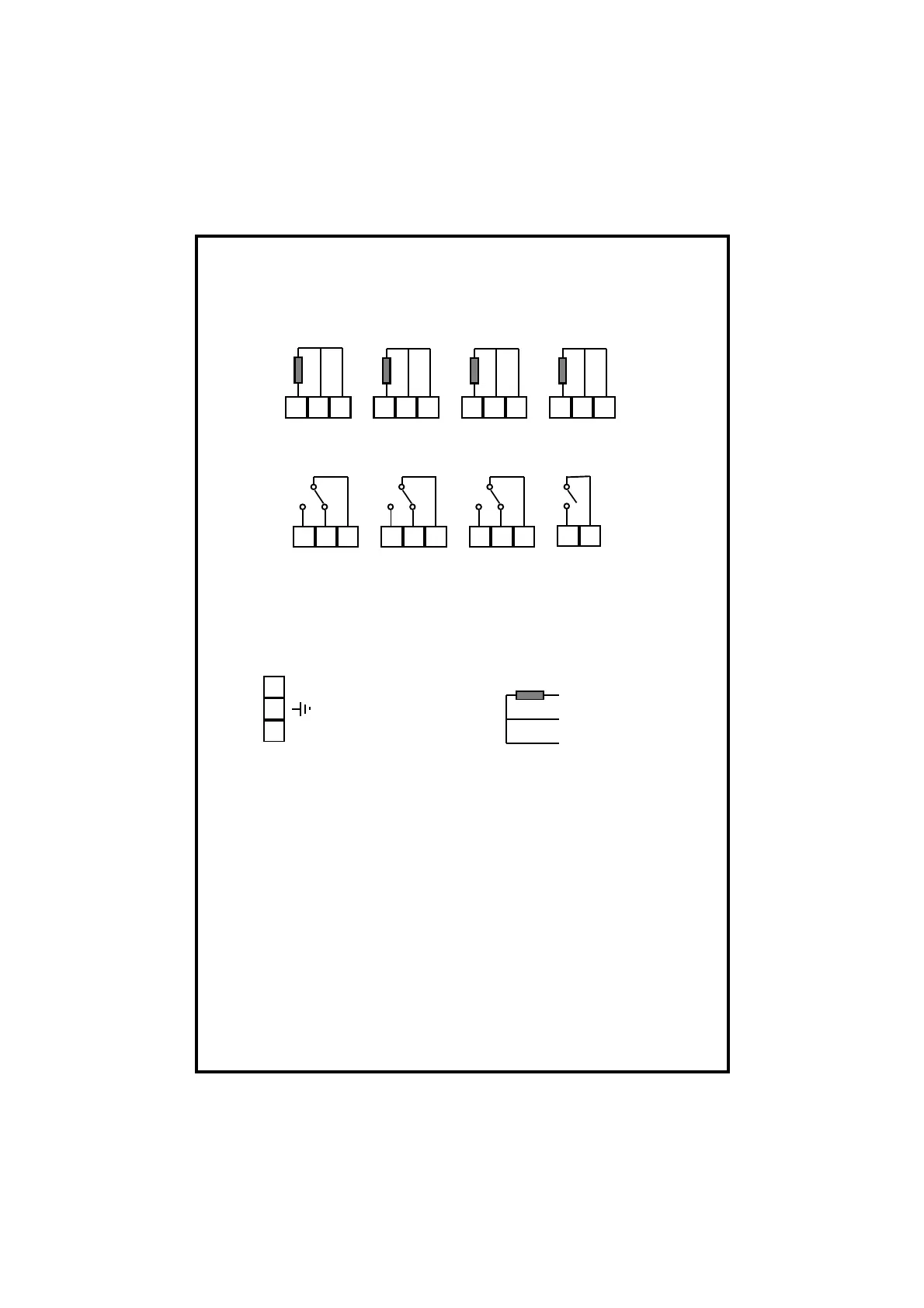

CONNEXIONS DES SONDES PT100
40
41
42
ALIMENTATION
24-240 VCA-VCC
BLANC
ROUGE
ROUGE
Pt100
1 2 3 4 5 6 7 8 9
10 11
CONNEXIONS DES RELAIS D’ALARME ET FAN
ALARM TRIP FAULT FAN
