57
Antes de efectuar qualquer operação de
manutenção, desligar o aparelho da rede de
alimentação eléctrica. Estas operações
deverão ser taxativamente efectuadas por
pessoal autorizado.

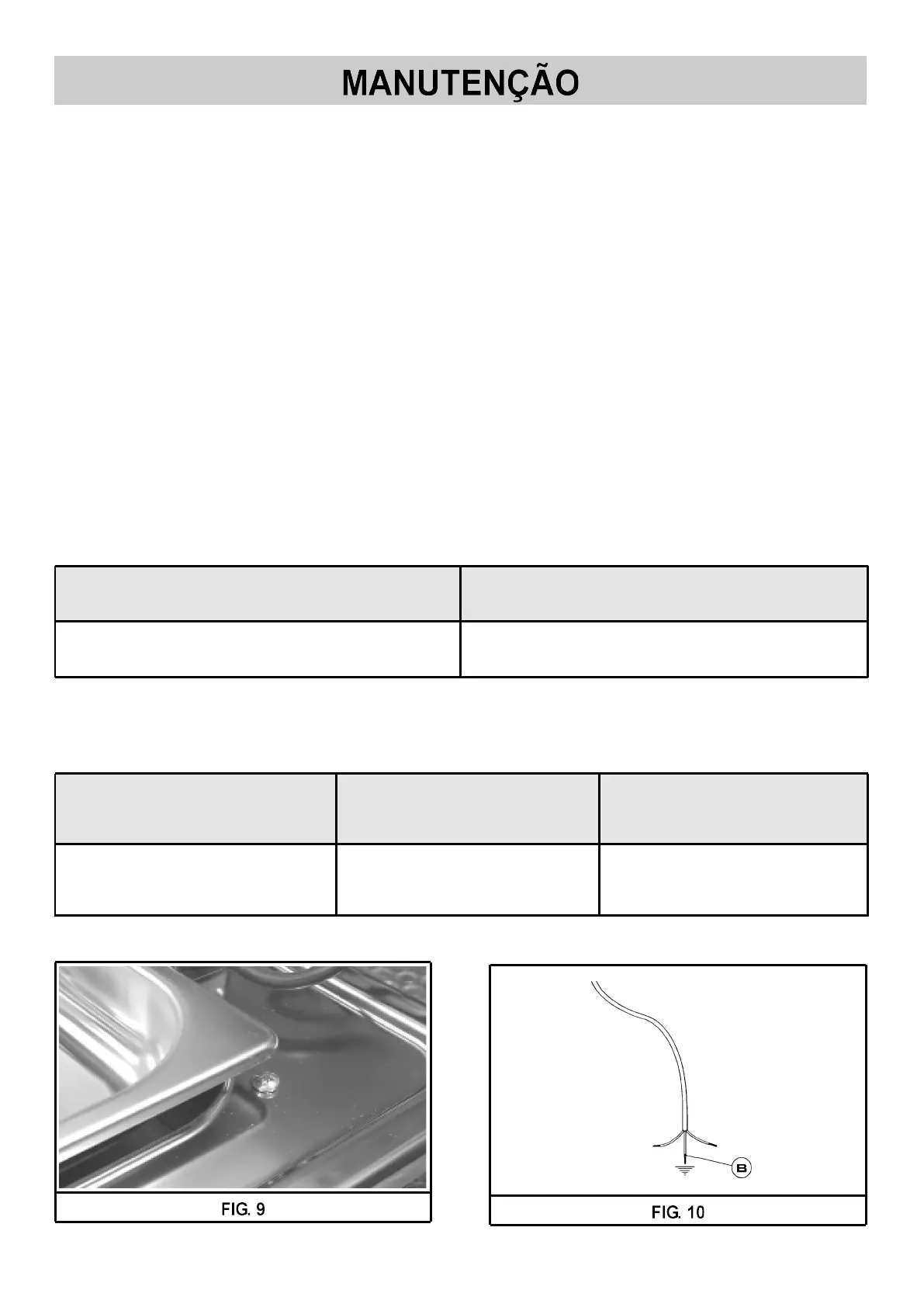

6) SUBSTITUIÇÃO DOS COMPONENTES
Para substituir os componentes situados dentro
da fritadeira é necessário levantar a resistência
estavelmente em posição vertical, extrair a cuba
que contém o óleo e desaparafusar os quatro
parafusos que se encontram situados por baixo
(ver fig. 9). Depois isto é possível desprender a
superfície de trabalho do móvel e alcançar todos
os componentes internos. Ao remontar a
superfície de trabalho do aparelho prestar atenção
para não danificar os cabos de alimentação mas
controlar que os mesmos estejam bem
posicionados ao longo das guias laterais do
próprio aparelho.
N.B. no caso de substituição do cabo de
alimentação, o instalador deverá manter o
condutor de terra mais longo em relação aos
condutores de fase (fig. 10) e respeitar as
advertências indicadas no parágrafo
“LIGAÇÃO ELÉCTRICA”.
Para remontar o aparelho repetir, de modo
inverso, as operações acima descritas.
7) CARACTERÍSTICAS TÉCNICAS
DOS COMPONENTES ELÉCTRICOS
Para facilitar a tarefa do instalador fornecemos
uma tabela com as características dos
componentes.
TIPO E SECÇÃO DOS CABOS DE ALIMENTAÇÃO
POTÊNCIAS DOS COMPONENTES ELÉCTRICOS
TIPO DE
CABO
POTÊNCIA TOTAL
DO APARELHO
ALIMENTAÇÃO MONOFÁSICA
220 – 230 V ~ / 220-240 V~
H05 RN-F - H07 RN-F 2300 W
3 x 1.5 mm² (*)
Denominações W
Resistência de aquecimento 2300 W
