MAGNETENDSCHALTER (Abb. G)
Die Ausstattung dieser Getriebemotoren beinhaltet zwei Bügel mit Magneten (Einzeltteil 15 in Abb. AL) und einen
entsprechenden,überdem Ritzelangebrachten Sensor(Einzeltteil 2inAbb.A).
Die Blockierstifte einsetzen und die beiden Bügel provisorisch und zueinander gegenüberliegend an den Enden der
Zahnstangeverankern(Abb. G).
MehrereKontrollenmitentriegeltemMotorunddurchmanuelleBewegungdesFlügelsdurchführen:
- Bei geschlossenemTorflügelmusssich derMagnetgegenüberdemSensorinfrontaler Positionbefinden.
- DenTorflügelöffnenunddiegleicheSituationmit demÖffnungsmagneten überprüfen.
- DerAbstandzwischenMagnetund Sensordarfnichtgrößerals 10mmsein(Abb.H).
- DieAuslösung desMagnetendschaltersdarfnicht inderNähe der mechanischenAnschlägeerfolgen, sondern mindestens
10mmdavor.
Die Bügel der Endschalter sollten erst nach den anfänglichen Funktionsprüfungen endgültig blockiert werden. Die
Motorgeschwindigkeit undFlügelträgheitkönnten eine Korrekturder Positionenerforderlichmachen.
Achtung! Die beiden Magneten sind am Bügel montiert, sodass sie von der elektronischen Steuerung erkannt
werden. Die Demontage und Umkehrung einer der Magneten kann die Programmierung und/oder den Betrieb
beeinträchtigen.
Achtung! Die Verwendung der magnetischen oder elektrischen Endschalter darf die Installation und Wartung der
mechanischenAnschlägezumAnhaltendesFlügelsnicht ersetzen. Diesemüssen in jeder Situation denmaximalen
Flügellauf begrenzen.
D

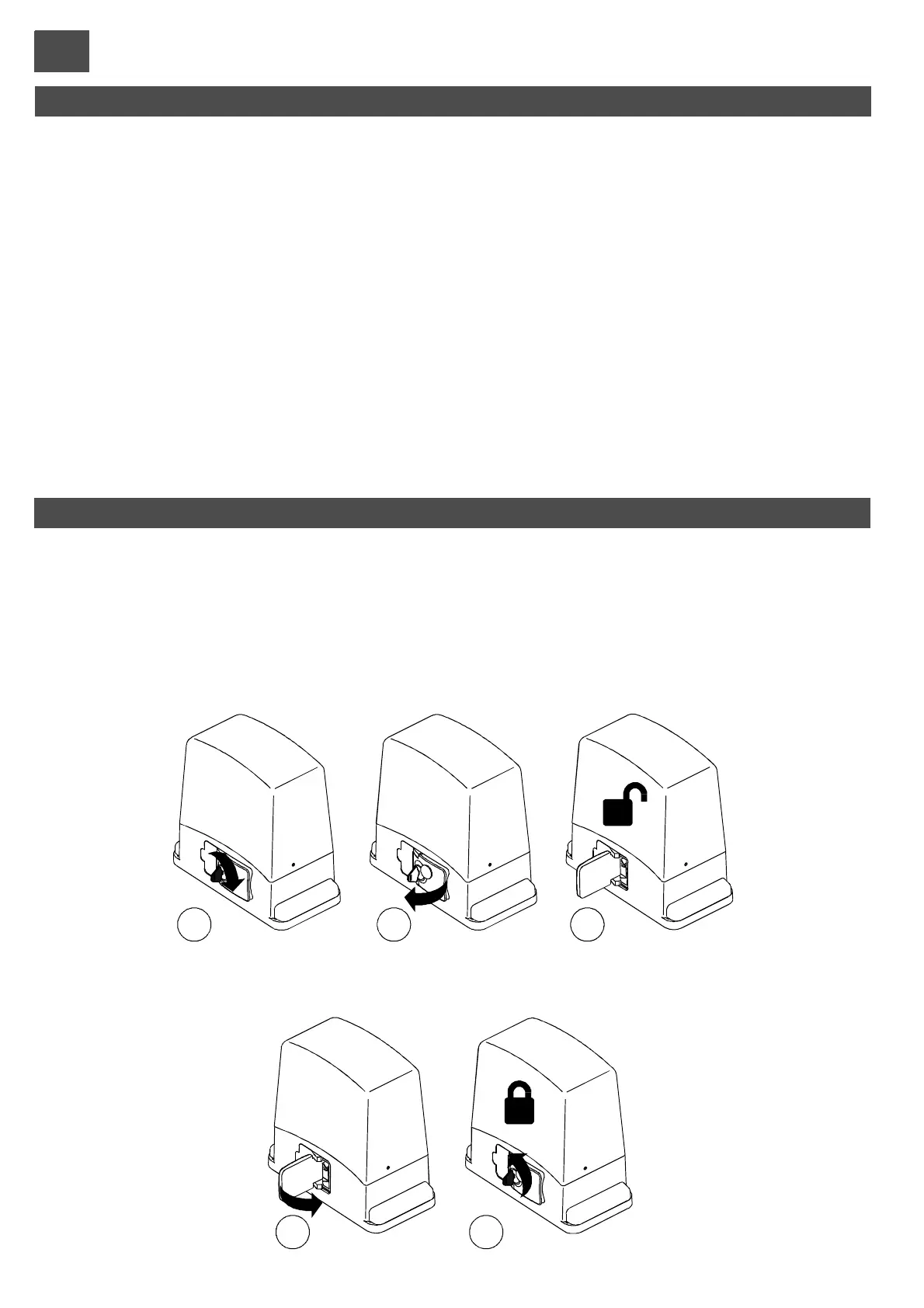

PROZEDUREN ZUR ENT- UND VERRIEGELUNG DES GETRIEBEMOTORS
Diese beiden Operationen sind nur im Fall eines Defektes oder bei mangelnder Stromversorgung notwendig. Der Bediener
oder das verantwortliche Personal muss vom Installateur geschult werden, der eine Kopie dieserAnweisungen übergibt, die
gemeinsammit demSchlüsselzurEntriegelungaufbewahrt werdenmüssen.
1)Den Schlüsseleinsteckenund inUhrzeigerrichtungdrehen.2)DenHebel umetwa90° anziehen.3) Der
Motor ist entriegelt und der Flügel kann manuell bewegt werden. Um den Flügel zu blockieren, ist nachfolgende Prozedur zu
befolgen.
3) Den Hebel wieder verschließen. 3) Den Sicherheitsschlüssel gegen den Uhrzeigersinn drehen. Der
Getriebemotorist verriegeltund derFlügelkannsichnurelektrischbewegen.
Bevor eine dieser Prozeduren durchgeführt wird, müssen Sie sich vergewissern, dass die Stromversorgung der
gesamtenAutomatisierung getrenntist, auchwenneinStromausfallvorliegt.
ENTRIEGELUNG:
VERRIEGELUNG:
1 2 3
3 4
47
