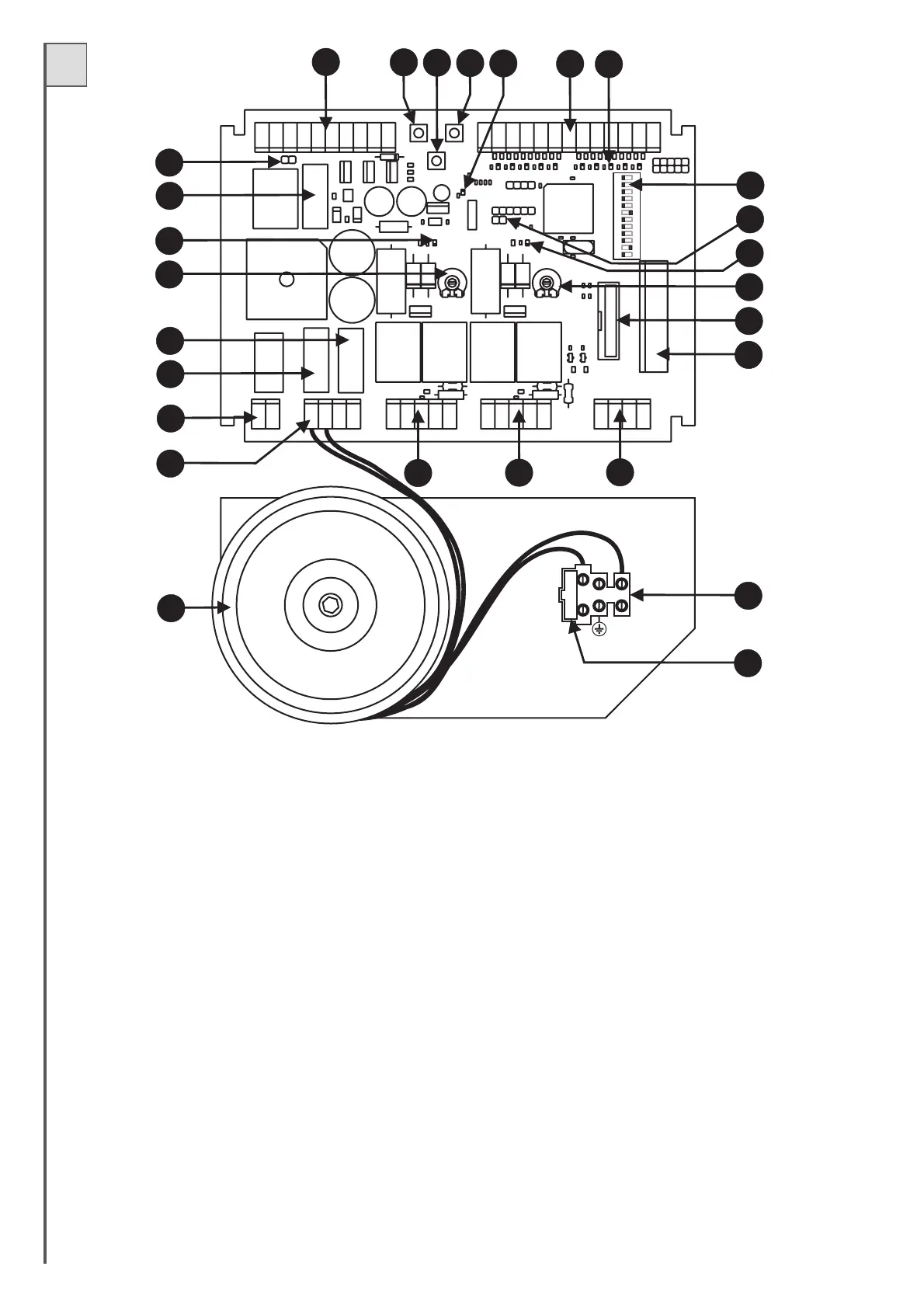

DESCRIPTION DES PARTIES (Fig. 11)
1 Fusible ligne 230 V T2A (5x20 retardé)
3 Transformateur
4 Bornier pour connexion secondaire transformateur et chargeur de batterie (option)
5 Bornier pour connexion éclairage automatique (contact N.O.)
6 Fusible basse tension 24 V F16 A (5x20)
7 Fusible batterie/chargeur de batterie 24 V T10A (5x20 retardé)
8 Trimmer 1 pour régler la vitesse
9-21 Leds fonctionnement moteurs (LD1 et LD2)
10 Fusible auxiliaires 24 V F5A (5x20)
11 Test photocellules (voir chapitre PHOTO-TEST)
12 Bornier pour connexion : alimentation auxiliaires, voyant portail ouvert et serrure électrique.
13 Touche pour Programmation et Stop*.
14 Touche P3 (programmation temps de Pause)
15 Touche Pas à pas (P/P)
16 Led Programmation (LD3)
17 Bornier pour connexion commandes et sécurités
18 Led de signalisation état entrées commande. Led allumée = entrée fermée ; led éteinte = entrée ouverte
19 Dip-switch fonctions
20 Réinitialisation de la logique (court-circuiter un instant les 2 broches équivaut à enlever et à redonner l'alimentation à la logique)
22 Trimmer 2 pour régler la vitesse de ralentissement
24 Connecteur pour branchement du récepteur sur carte (option)
25 Bornier pour connexion antenne suivant canal du récepteur radio
26-27 Borniers pour connexion moteurs
* Cette touche de STOP mais seulement comme une touche de service pour faciliter les tests
durant l'installation.
2 Bornier pour connexion photocellule ligne d'alimentation 230 V
ne doit pas être considérée comme une sécurité
23 Connecteur pour branchement du récepteur sur carte électronique modèle OC (option)
