PHOTO-TEST
Pour que le photo-test fonctionne, l'installation doit prévoir deux lignes d'alimentation pour les photocellules, la première reliée aux bornes 1 e
t 2 (qui
alimente les récepteurs) la deuxième auxbornes 3 et4 qui alimente les émetteurs (le photo-test doit être activéavec le dip-switchn. 7 sur ON).
La logique de commande contrôle l'efficacitédes photocellules en simulant leurintervention à chaquedébut de manœuvre.
Si tout est OK les moteurs partent et la manœuvre commence, si le récepteur a quelque problème, le cycle s'arrête et est signalé par une série de
clignotements rapides du voyant portail ouvertet de LD3.
La fonction photo-test, en dehors de l'aspect sécurité, apporteles avantages suivants :
- économie d'énergie (les émetteurs desphotocellules à portailfermé sont éteints)
- augmentation de l'autonomie en cas d'alimentation à batteries
- moins d'usure des composants del'émetteur photocellules.
- Le photo-test fonctionne aussi avec la photocellule 3 (entrée Jolly).
- La logique de commande reconnaît et mémorise (durant la programmation des temps) combien et quelles photocellules ont été
connectées pour le photo-test.
- Dans des installations avec le photo-test, quand le portail est fermé, les émetteurs des photocellules ne sont pas alimentés et les entrées
sont ouvertes (leds éteintes).
- Pour le test des photocellules avec portail fermé court-circuiter les deux bornes « Test»(pos. 11 fig. 11)présentessurla logique.
- Les photocellules avec connexions pour photo-test ne fonctionnent que durant la manœuvre.

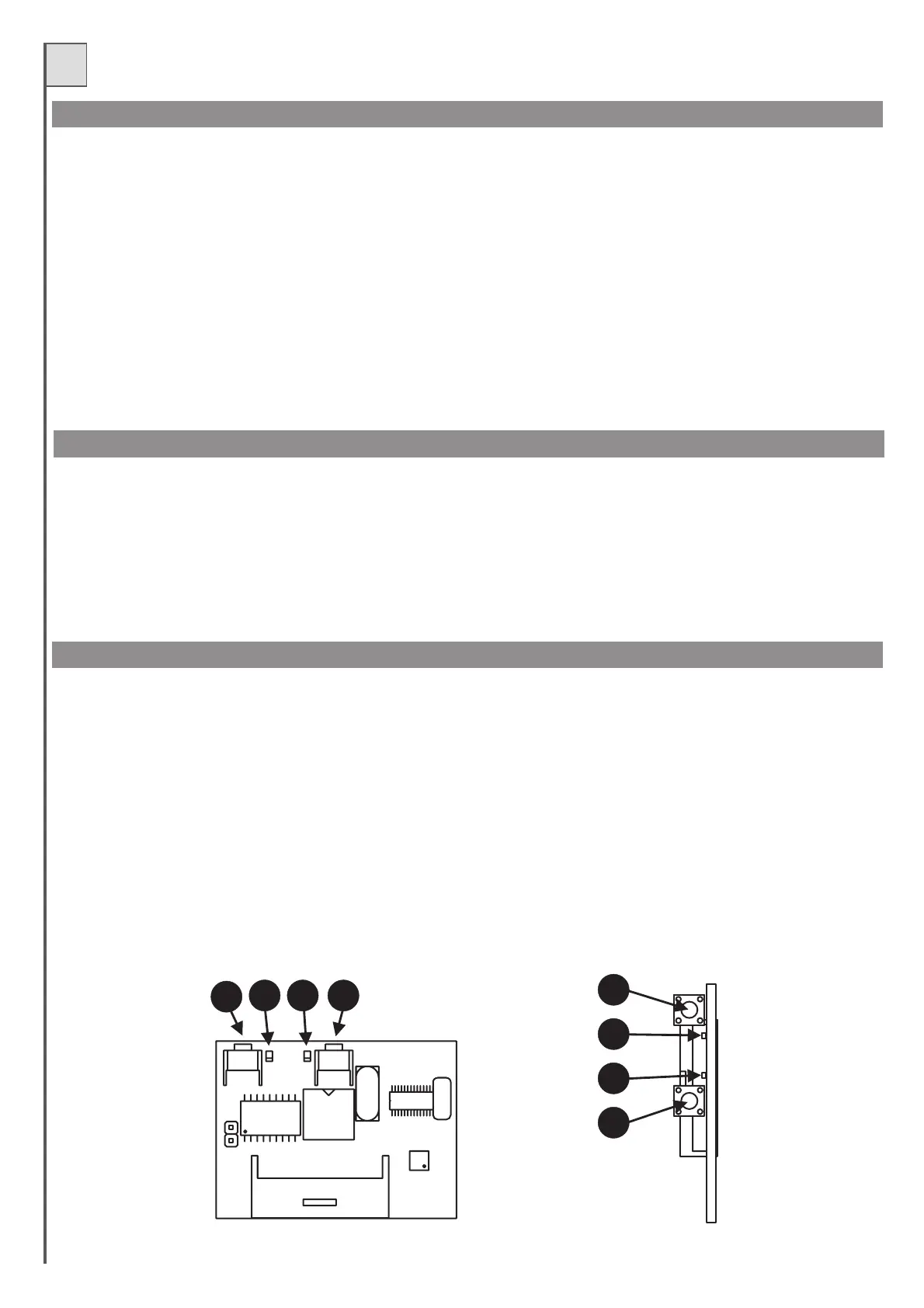

RÉCEPTEUREMBROCHABLEmodèle OC (option)
Les récepteurs sont à auto-apprentissage et peuvent mémoriser plusde codes dans le même canal.
Le fonctions des deux canaux radio sont :
Canal 1 Pas à pas
Canal 2 Piéton
Pour mémoriser les émetteurs, procéder comme suit :
- Monter le récepteur dans le connecteur (pos. 23 fig. 11)
-Alimenter la logiquede commande etattendre que lesleds sur le récepteur s'éteignent.
- Sur le récepteur,presser brièvement latouche du canalà mémoriser, (P1 pas à pas P2 piéton)la led correspondante commence à clignoter.
Si la led effectuedes clignotements doubles attendre et répéter l'opération (la petite touche ne doit être pressée qu'une seule fois).
- Transmettre avec la télécommande à programmer.
- Si la led sur le récepteur effectue un clignotement plus long, cela veut dire que la mémorisation a été correctement effectuée.
- Si le code est déjà présent dans la mémoire, les leds du récepteur clignotent en même temps.
On peut réinitialiser la mémoire des codes en tenant enfoncée la touche P1 du récepteur pendant environ 15 secondes jusqu'à ce que les deux
leds s'allument.
L'antenne doit être connectée aux bornes 42 (conducteur extérieur) et 43 (âme) voir fig. 12.
- Pour de plus amples renseignements et détails, voir le manuel qui accompagne le récepteur.
Led2
Led1
P1
P2
Led2
Led1
P1
P2
MEMORIA
SOFT START
Il est possible de modifier la phase de démarrage des moteurs pour la rendre plus rapide.
Pour modifier le démarrage :
Avec la logique de commande sous tension et le portail fermé presser simultanément les touches STOP/PROG et P3 (pos. 13 et 14 - fig. 11).
Au bout de quelques secondes, la led L3 s'allume (pos. 16 - fig. 11).
Si L3 reste allumée avec lumière fixe, le démarrage sera plus rapide.
Si L3 clignote le démarrage sera plus progressif.
Relâcher les touches pour mémoriser la configuration.
Sur la E224, la configuration d'usine est avec démarrage progressif.
