FOTOZELLENTEST (FOTO-TEST)
Damit der Fotozellentest funktioniert, muss die Anlage über zwei Versorgungslinien für die Fotozellen verfügen. Die erste ist an den Klemmen 1 und 2
angeschlossen (sie versorgt die Empfänger), und die zweite an den Klemmen 3 und 4 (sie versorgt die Sender). Der Fotozellentest muss mit Dip-
Switch 7 auf Pos. ON aktiviert sein.
Die Steuerung überprüft die EffizienzderFotozellen,indem sie bei jedem Bewegungsbeginn eineAuslösung simuliert.
Wenn alles OK ist, starten die Antriebe und die Bewegung beginnt. Falls der Empfänger ein Problem hat, wird die Bewegung gestoppt und die
LeuchtanzeigeTor auf und LD3 führen einwiederholtes Schnellblinken aus.
Die Funktion Fotozellentest ist eine Sicherheitseinrichtung und liefert weiterhin folgende Vorteile:
- Energieersparnis (die Fotozellensender sind beigeschlossenemTorausgeschaltet)
- längereAutonomie imFall der VersorgungüberAkkus
- geringerer Verschleiß derKomponenten des Fotozellensenders.
- Der Fotozellentest funktioniert auch mit Fotozelle Nr. 3 (Eingang Jolly).
- Die Steuerung erkennt und speichert (während der Programmierung der Zeiten), welche und wie viele Fotozellen für den Test
angeschlossen sind.
- In Anlagen mit Fotozellentest sind die Sender der Fotozellen bei geschlossenem Tor nicht gespeist und die Eingänge sind geöffnet (LED
aus).
- Zur Prüfung der Fotozellen bei geschlossenem Tor, die beiden Endverschlüsse„Test“(Detail11inAbb.11) an derSteuerung kurzschließen.
- Die Fotozellen mit Verbindungen für den Fotozellentest funktionieren nur während der Bewegung.

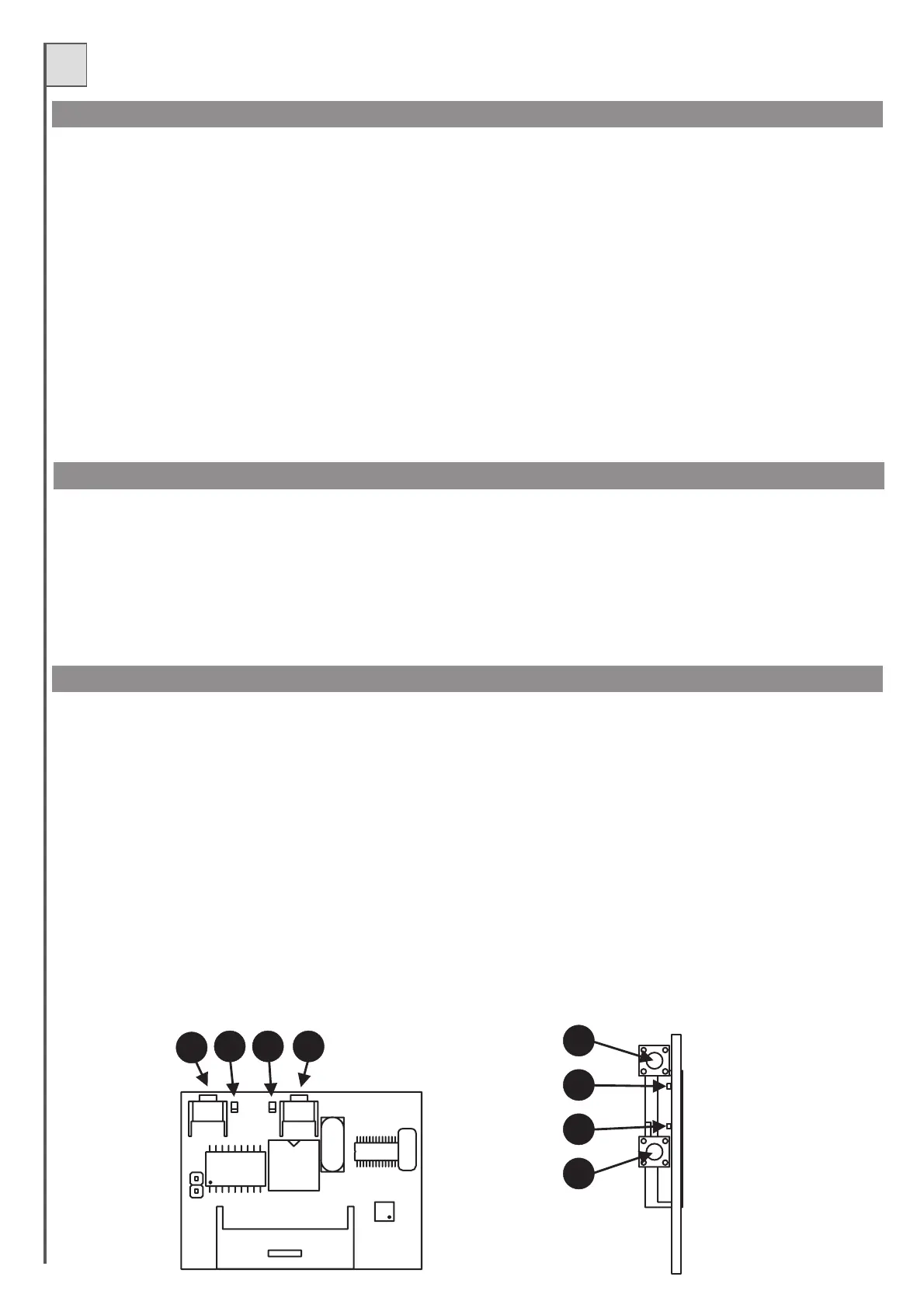

STECKEMPFÄNGERMod. OC (Optional)
Die Empfänger sind selbstlernend und können auf demselben Kanalmehrere Codes speichern.
Die Funktionen der beiden Funkkanäle sind:
Kanal 1 Schrittbetrieb
Kanal 2 Gehflügel
Zur Speicherung der Sender wie folgend vorgehen:
- Den Empfänger in den Verbinder stecken(Detail 23 inAbb. 11)
- Die Steuerung speisen und warten, bis die LEDs am Empfänger ausschalten.
-Am Empfänger kurzauf dieTaste des zu speichernden Kanals drücken(P1 Schrittbetrieb, P2Gehflügel); die entsprechende LED beginnt zu blinken.
Sollte die LED zwei Mal blinken, warten und den Vorgangwiederholen (die Taste darf nur einmal gedrückt werden).
- Mit der Fernbedienung übertragen, die programmiert werden soll.
- Falls die LED am Empfänger einmal länger blinkt,war die Speicherung erfolgreich.
- Ist der Code bereits gespeichert, werden die LEDs am Empfänger gleichzeitig blinken.
Der Codespeicher kann gelöscht werden, indem ca. 15 Sekundenlang auf Taste P1 am Empfänger gedrückt wird, bis beide LEDs einschalten.
Die Antenne muss an den Klemmen42 (Geflecht) und43 (Steuerung) angeschlossen werden – sieheAbb. 12.
- Für weitereAuskünfteund Angaben siehe die dem Empfänger beigefügteAnleitung.
Led2
Led1
P1
P2
Led2
Led1
P1
P2
MEMORY
SOFT-START
Es ist möglich, die Einstellungen für die Startphase der Motoren zu verändern, um sie zu beschleunigen.
Um den Start zu verändern, ist wie folgt vorzugehen:
Bei geschlossenem Tor und gespeister Steuerzentrale gleichzeitig die Tasten STOP/PROG und P3 drücken (Det. 13 und 14 auf Abb. 11).
Nach einigen Sekunden leuchtet die LED 3 auf (Det. 16 auf Abb. 11).
Falls L3 durchgehend leuchtet, wird der Start schneller ausgeführt.
Falls L3 blinkt, wird der Start graduell ausgeführt.
Die Tasten loslassen, um die Einstellung zu speichern.
Für E224 ist werkseitig ein gradueller Start eingestellt.
