E
27

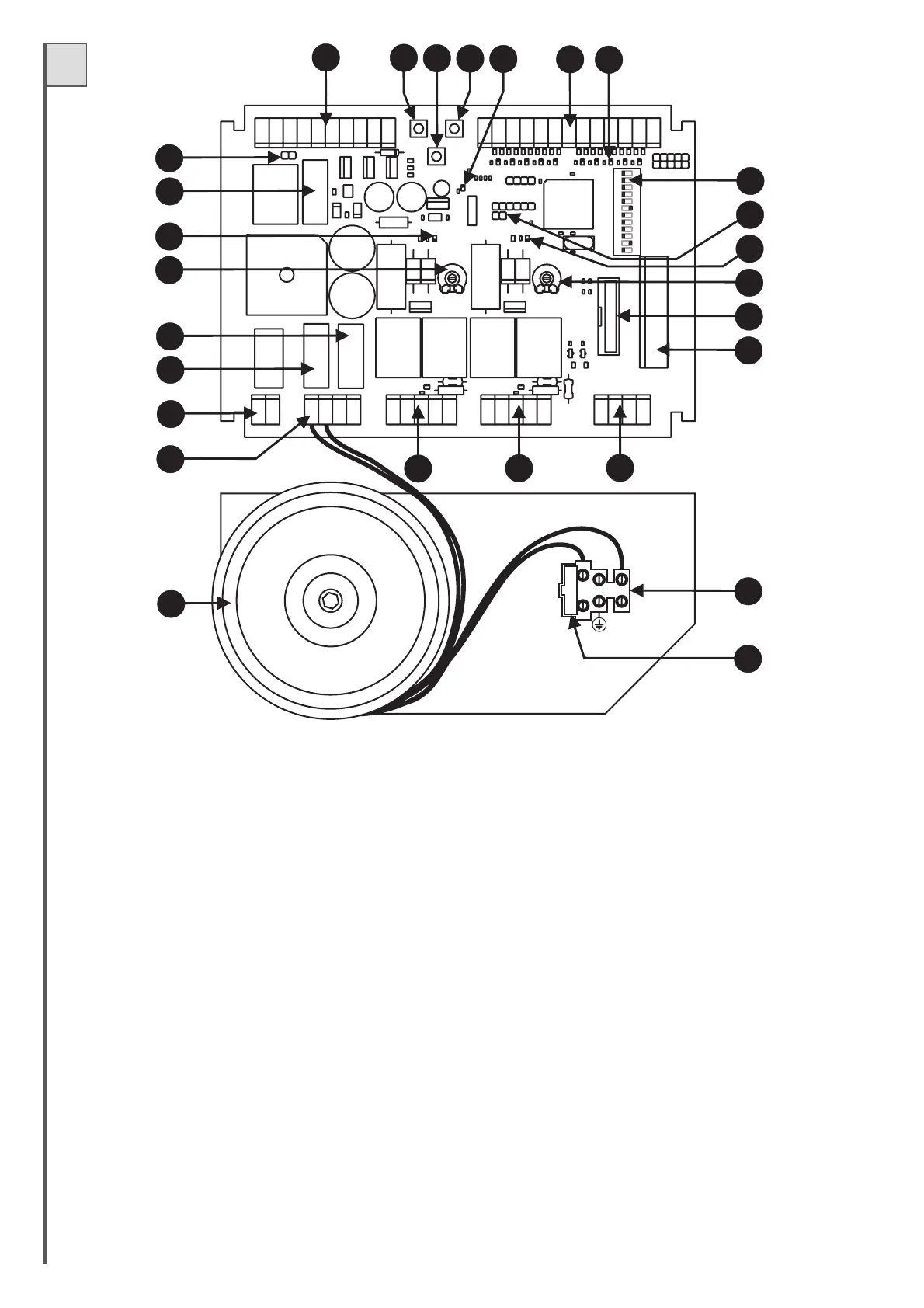

DESCRIPCIÓNDELAS PIEZAS (Fig. 1)
nodebeser consideradode seguridad
1 Fusiblede línea 230VT2A(5x20retardado)
2 Regletade conexión para la línea de alimentación 230V
3Transformador
4 Regletade conexión para secundario, transformador y cargador de baterías (opcional)
5 Regletade conexión para luz de cortesía (contacto)
6 Fusiblede baja tensión 24V F16A(5x20)
7 Fusiblede batería/cargador de baterías 24VT10A(5x20retardado)
8-22Trimmer de regulación potencia motores
9-21 Ledde funcionamiento motores (LD1 y LD2)
10 Fusibleauxiliares 24V F5A(5x20)
11Test fotocélulas (véaseel capítulo FOTOTEST)
12 Regletade conexión para: alimentación auxiliares, indicador luminoso cancela abierta y electrocerradura.
13 Botónde Programación y Parada*.
14 BotónP3 (programación tiempo de Pausa)
15 BotónPaso a paso (P/P)
16 LedProgramación (LD3)
17 Regletade conexión para mandos y dispositivos de seguridad
18 Ledde señalización estado entradas de mando. Led encendido = entradacerrada; led apagado = entrada abierta
19 Dip-switchfunciones
20Reajustede lacentral (cortocircuitarporuninstantelos2 contactosequivale acortar yactivarnuevamente laalimentación dela central)
23 Conectorpara conectar un receptor con tarjeta modelo OC (opcional)
24 Conectorpara conectar un receptor con tarjeta (opcional)
25 Regletade conexión para antena y segundo canal del radiorreceptor
26-27 Regletasde conexión para los motores
*Estebotón dePARADA(STOP) sinosólode serviciopara facilitarlos testdurantela instalación.
FUSE 5X20
5
4
6
7
10
9
8
11
19
20
21
22
23
24
2
1
12
13
14
15
16
17
18
25
26
27
6
3
Fig.1
12
11
10
9
8
7
6
5
4
3
2
1
ON
ON
ON
M1
M2
