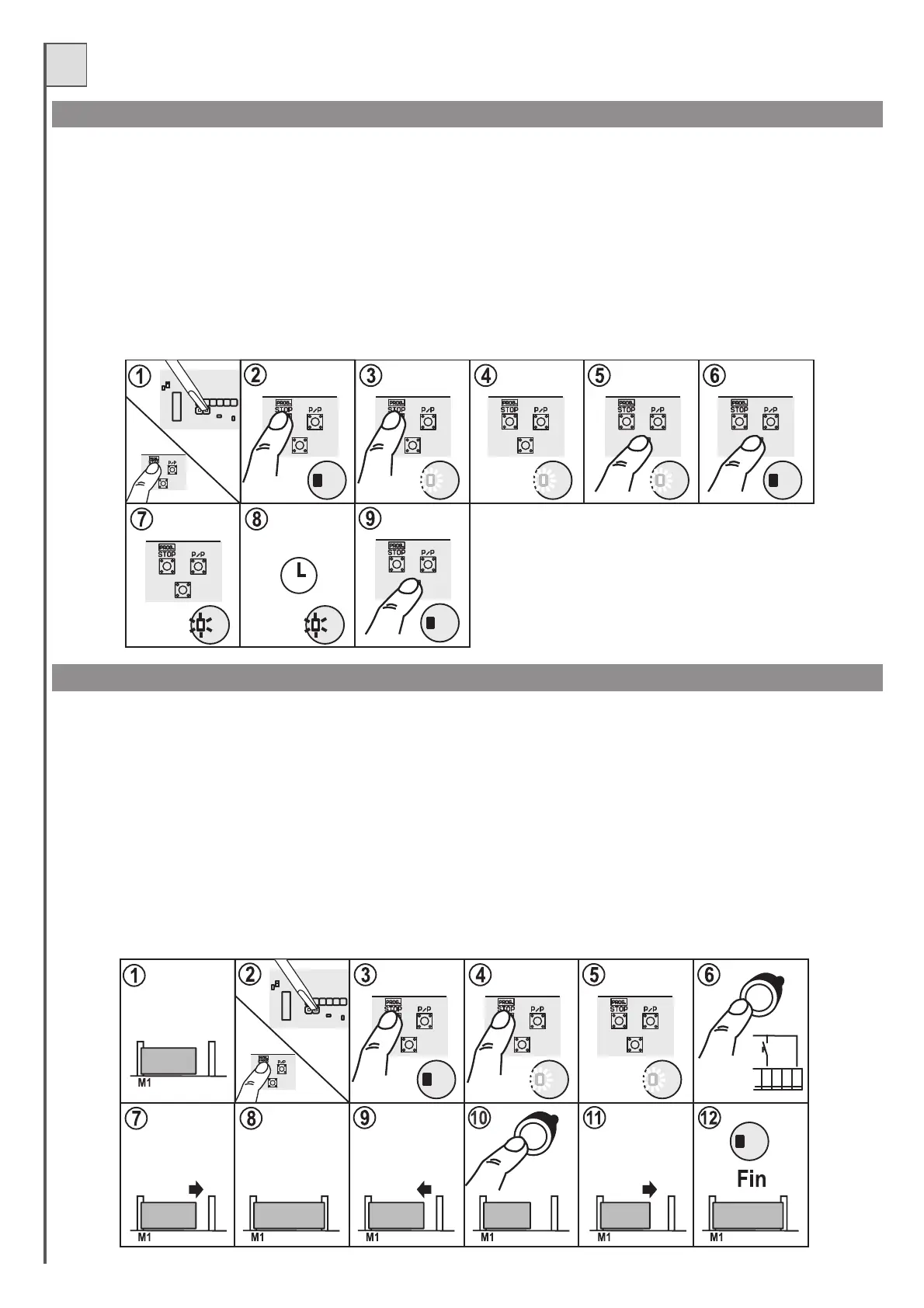

MODIFICACIÓNDELTIEMPO DE PAUSA
Eltiempo de pausase memoriza durante la programación de los tiempos. Para modificar sólo este parámetro, proceda de la siguiente manera:
1- Manteniendo pulsado el botón PROG, realice un reajustecortocircuitando el jump Reset con el destornillador (det. 20 de fig.1).
2- Mantenga pulsado el botón PROG.
3- Después de tres segundos, el led LD3 (y la luz intermitente)se encenderá.El procedimiento de programación se activa.
4- Suelte el botón PROG.
5-6 Mantenga pulsado P3 hasta que LD3 se apague.
7- Suelte P3, el led LD3 parpadea y comienza la memorización del tiempo de pausa.
8- Espere el tiempo de pausa deseado.
9- Pulse el botón P3 para bloquear y memorizar el tiempo depausa.
El led LD3 se apaga y la central salede la programación.
MODIFICACIÓNDELAAPERTURAPARAPASO DE PEATONES(modalidad 1 motor)
- La programación del tiempo para paso de peatones funciona sólo si la central está en modalidad 1 motor (dip-switch 11 en OFF, véase det.
19de fig.1).
Procedimiento:
1- Bloquee la cancela ligeramente abierta.
2- Manteniendo pulsado el botón PROG, realice un reajustecortocircuitando el jump Reset con el destornillador (det. 20 de fig.1).
3- Mantenga pulsado el botón PROG.
4-5- Después de tres segundos, el led Ld3 (yla luz intermitente) se encenderá. El procedimiento de programación seactiva.
6- Entonces (contrariamente a la programación normal) pulse elbotón PED (peatones) conectado enla regleta de conexiones.
7- La cancela arranca en cierre y encuentra eltope o elfin de carrera de cierre.
8-9- Cuando está cerrada, arranca automáticamente en apertura.
10- Cuando la cancela llega al punto de aperturadeseado (paso depeatones), pulse nuevamente el botón PED (peatones).
11- La cancela se detiene y después se cierra.
12- El led LD3 se apaga y la central sale de laprogramación.
P3 P3 P3
P3
LD3 LD3 LD3
Reset
J1
STOP
P/P
COM.
19 20 21 22 23
LD3
3 seg.
Peat.
Peat.
Peat.
PEAT.
P3 P3 P3
P3
LD3 LD3 LD3
Reset
P3
LD3
P3
P3
LD3
LD3
P3
LD3 LD3
3 seg.3 seg.
Tiempo
PAUSA
