E
36
FOTOTEST

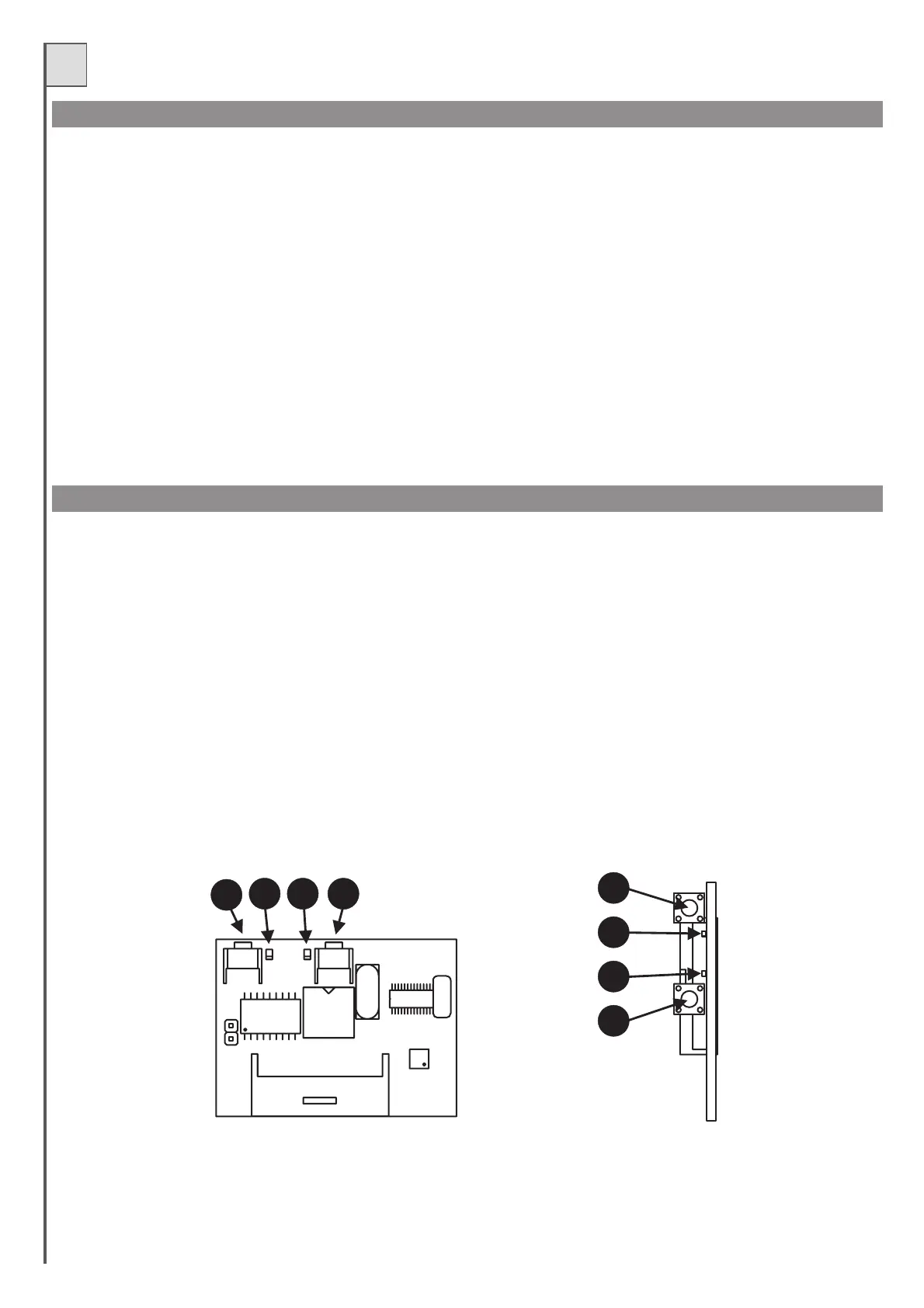

RECEPTOR ENCHUFABLE modelo OC(opcional)
Para que el fototest funcione, la instalación debe tener dos líneas de alimentación para las fotocélulas; la primera conectada a los bornes 1 y 2 (que
alimenta a los receptores), la segunda a los bornes 3 y 4 que alimentan a los transmisores (el fototest debe estar habilitado con el dip-switch 7 en la
posición ON).
La central controla la eficiencia delas fotocélulas simulandouna activación en cada inicio de lamaniobra.
Si todo es correcto, los motores arrancan y comienza la maniobra; si el receptor tiene algún problema, el ciclo se detiene y se señalan una serie de
destellos veloces del indicador luminoso cancelaabierta y delled LD3.
La función fototest, además del factor seguridad, tiene lassiguientes ventajas:
- ahorro de energía (los transmisores de las fotocélulascon la cancela cerrada están apagados)
- aumento de la autonomía en el caso dealimentación con baterías
- menor desgaste de los componentes del transmisor dela fotocélula.
Los receptores son de autoaprendizaje y pueden memorizar varioscódigos en el mismo canal.
Las funciones de dos canales radio son:
Canal 1 Paso a paso
Canal 2 Paso de peatones
Para memorizar los transmisores, proceda dela siguiente manera:
- Conecte el receptor al conector (detalle 23 de fig. 1).
-Alimente la centraly espere aque los ledsdel receptor se apaguen.
- Pulse brevemente en el receptor el botón del canal que se ha de memorizar (P1 paso a paso o P2 paso de peatones), el led correspondiente
comenzará a parpadear.
Si el led destella doble, espere y repita laoperación (el botón debe pulsarse sólo una vez).
-Transmita con el telemando a programar.
- Si el led del receptor realiza un destellomás prolongado, quiere decir que la memorización se ha concluidocorrectamente.
- Si el código está memorizado, los leds delreceptor destellarán simultáneamente.
Es posible reajustar la memoria de los códigos manteniendo pulsado el botón P1 del receptor durante unos 15 segundos hasta que ambos leds se
enciendan.
La antena debe conectarse a los bornes 42 (trenza)y 43 (central)véase la fig. 2.
-El fototest también funciona con la fotocélula 3 (entrada Jolly).
- La central reconoce y memoriza (durante la programación de los tiempos) la cantidad y cuáles son las fotocélulas que están conectadas
parael fototest.
- En las instalaciones con el fototest, cuando la cancela está cerrada, los transmisores de las fotocélulas no están alimentadas y las
entradasestán abiertas (leds apagados).
-Para el ensayo de las fotocélulas con la cancela cerrada, cortocircuite los dos terminales “Test” (detalle11 de fig.1) presentes en la central.
-Las fotocélulas con conexiones para el fototest funcionan únicamente durante la maniobra.
-Para más informaciones y especificaciones, véase el manual del receptor.
Led2
Led1
P1
P2
Led2
Led1
P1
P2
MEMORIA
