D
56
Verfahren:

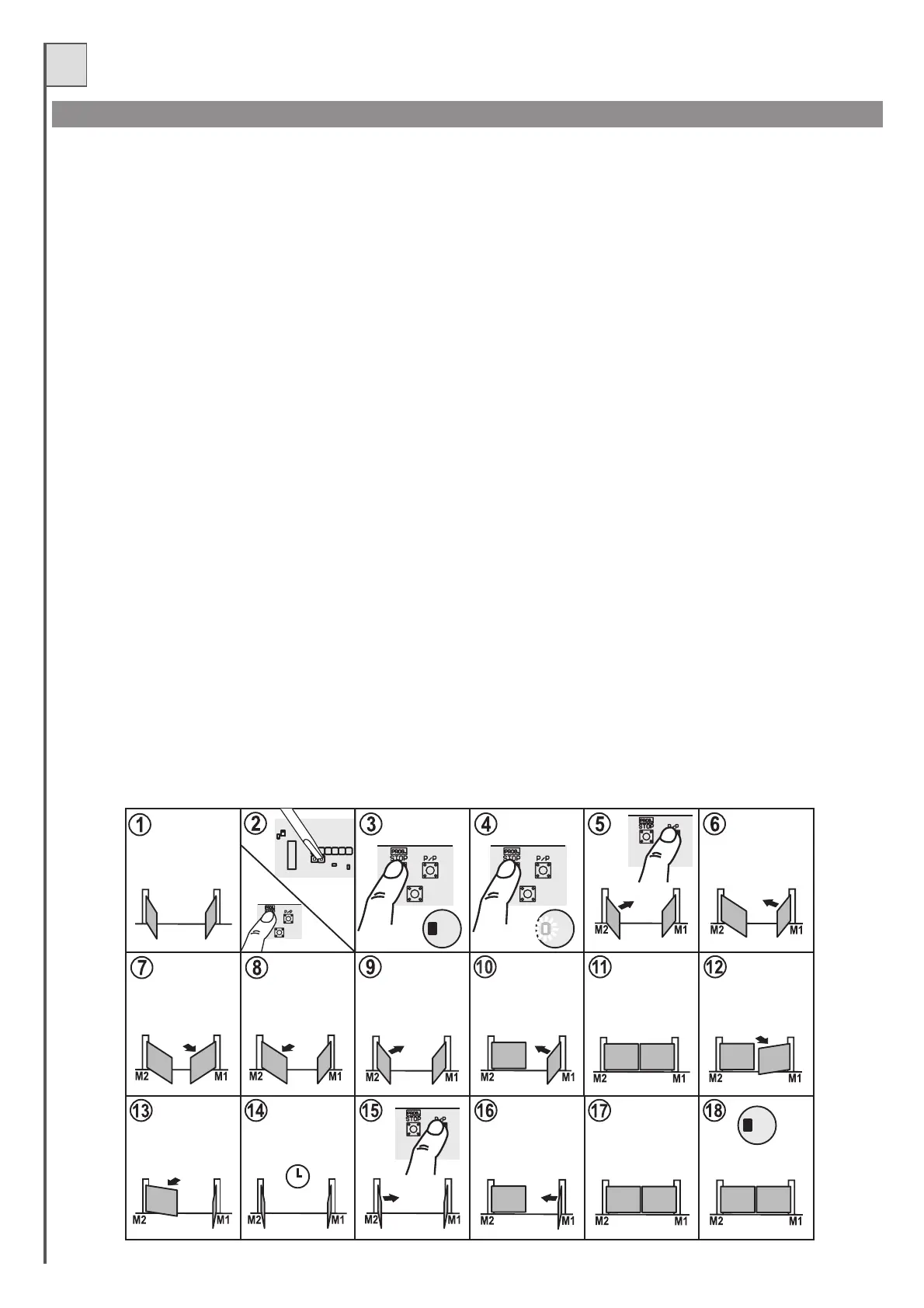

AUTOMATISCHE PROGRAMMIERUNG (vereinfacht)
1- Den oder die Torflügel in Position Tor fast geöffnet bewegen: der den Torflügeln danach zur Verfügung stehende Raum muss ca. 5 Sekunden in
Schließung ermöglichen. Um die Torflügel in diesePosition zu bewegen, kann das vorher beschriebene Verfahrenbenutzt werden.
2–TasteProggedrückthaltenundeinResetausführen,indemdieÜberbrückungReset (Det.20inAbb. 1) mit dem Schraubenzieher kurzgeschlossenwird.
3 –TasteProg.gedrückt halten.
4 – Nach drei Sekunden wird die LED LD3 (und die Blinkleuchte) einschalten. Das Programmierungsverfahren ist aktiviert.
5-Taste P/Pdrücken, um die Selbsterlernung zu beginnen.DerAntrieb M2 startet ca. 3-5 Sek. langin Schließung undstoppt dann.
6 – DerAntriebM1führt gleich danach dieselbe Bewegung aus.
7– DerAntrieb M1startet ca. 3-5Sek. lang inÖffnungundstoppt dann.
8 – Gleich danach führt derAntrieb2dieselbe Bewegung aus (er öffnet3-5Sek. und stopptdann).
9 – Der Torflügelmit M2 schließt ganz.
10 –Auch M1schließt.
11–12- Nachdem beide Torflügel geschlossen sind, startet M1 automatisch in Öffnung.
13 – WennM1geöffnetist,öffnetauchM2ganz.
14 – WennbeideTorflügelgeöffnet sind, beginnt die Speicherung derPausezeit.
15 – NachAblaufdergewünschten Pausezeit, auf Taste P/Pdrücken; derAntrieb M2 startet in Schließung.
16 – WennM2amAnschlag ankommt, schließt M1.
17 –Torganzgeschlossen.
18– Ende der Programmierung (die Steuerung stellt sich automatischauf den Normalbetrieb ein).
WICHTIG: bei dieser Bewegung dürfen die Torflügel nicht gegen den Endanschlag laufen; in einem solchen Fall muss die Selbsterlernung
wiederholtwerden (die Torflügel so anbringen, dass sie ohneAufprallen auf den Endanschlag 5 Sekunden lang schließen können).
WICHTIG: auch bei dieser Bewegung dürfen die Torflügel nicht am Endanschlag auflaufen; ggf. besser positionieren und die
Selbsterlernung wiederholen. Die Steuerung hat nun alle Parameter der beiden Torflügel erfasst (Vorhandensein / Abwesenheit des
Encoders,dessen Geschwindigkeit, Strom an denAntrieben).
- Bei dieser Bewegung erfasst die Steuerung, ob Encoder an den Antrieben vorhanden sind: Der eine Antrieb darf NICHT mit Encoder und
der andere ohne sein. In diesem Fall (z. B. infolge einesDefekts eines Encoders an einem derAntriebe) wird die Steuerung ein Fehlersignal
abgeben(10 Mal Blinken der LED LD3 und der Leuchtanzeige).
- Die korrekte Erfassung des Vorhandenseins der Encoder kann an den LEDs der Antriebe (Det. 9 und 21 Abb. 1) überprüft werden; falls die
LEDdes sich bewegendenAntriebs blinkt, wurde derentsprechende Encoder erfasst.
Fallsdie LED fest leuchtet, wurde der Encoder nicht erfasst.
- Falls die Steuerung an beiden Antrieben keinen Encoder erfasst, erfolgt die Wahrnehmung der Hindernisse durch die Überwachung des
Stromswährend des Betriebs.
-Die gespeicherten Wertebleiben bis zur nächsten Programmierung gespeichert.
-Dieses vereinfachte Programmierungsverfahren stellt Standardwerte fürdie Parameter Verzögerungder Torflügel und Soft-Stopp ein.
- Sollte diese Einstellungen für die genannte Anlage unkorrekt sein, muss die hier folgend beschriebene fortgeschrittene Programmierung
ausgeführtwerden.
P3
P3 P3
LD3 LD3
Reset
P3
P3
LD3
Zeit
PAUSE
Ende
3 Sek.
