D
58
P3 P3 P3
P3
LD3 LD3 LD3
Reset
J1
STOP
P/P
COM.
19 20 21 22 23
LD3
3 Sek.
Ende
Gehfl.
Gehfl.
Gehfl.
Gehfl.
P3 P3 P3
P3
LD3 LD3 LD3
Reset
P3
LD3
P3
P3
LD3
LD3
P3
LD3 LD3
3 Sek.
3 Sek.
Zeit
PAUSE

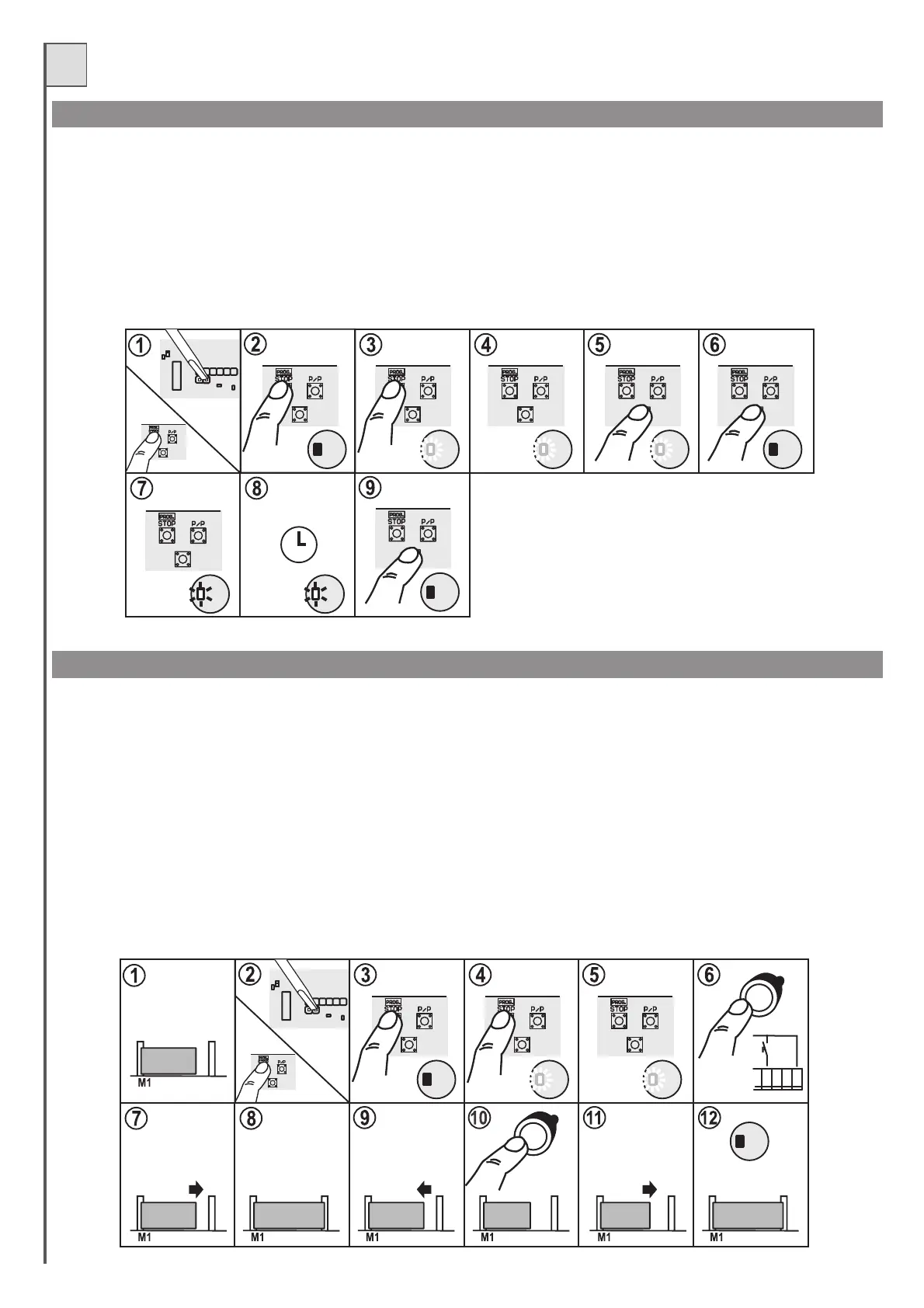

ÄNDERUNGDERPAUSEZEIT
DiePausezeit wirdbeiderProgrammierungderZeitengespeichert.UmnurdiesenParameterzu ändern,wiefolgend vorgehen:
1–Taste Proggedrückthalten undeinResetausführen,indemdieÜberbrückungReset(Detail20in Abb.1) mitdemSchraubenzieherkurzgeschlossenwird.
2 –TasteProg.gedrückt halten.
3 – Nach drei Sekunden wird die LED LD3 (und die Blinkleuchte) einschalten. Das Programmierungsverfahren ist aktiviert.
4 –TasteProg.loslassen.
5-6 P3 gedrückt halten, bis LD3 ausschaltet.
7- P3 loslassen; die LED LD3 blinkt und die Speicherung der Pausezeitbeginnt.
8- Die gewünschte Zeit lang warten.
9-Auf P3 drücken,um die Pausezeitzu stoppen undzu speichern.
Die LED LD3 schaltet aus und die Programmierung ist beendet.
- Die Gehflügelöffnungszeit kann nur programmiert werden, wenn 1 Antrieb an der Steuerung angeschlossen ist (Dip-Switch 11 auf OFF,
ÄNDERUNGDERGEHFLÜGELÖFFNUNGSZEIT (1Antrieb)
sieheDet. 19Abb.1).
Verfahren:
1 – Das Toretwas geöffnetstoppen.
2 – Taste Prog gedrückt halten und ein Reset ausführen, indem die Überbrückung Reset (Detail 20 in Abb. 1) mit dem Schraubenzieher
kurzgeschlossen wird.
3 –TasteProg.gedrückt halten.
4-5– Nach drei Sekunden wird die LED LD3 (und die Blinkleuchte) einschalten. Das Programmierungsverfahren ist aktiviert.
6– Nun(imUnterschiedzurnormalenProgrammierung)mussaufTastePED(Fußgänger),angeschlossenanderKlemmleiste,gedrückt werden.
7 – Das Torstartet in Schließung und gelangt amAnschlag inSchließung bzw. am Endschalter an.
8-9– Nachdem es geschlossen ist, startetes automatisch inÖffnung.
10– WenndasTor die gewünschte Öffnung(fürden Fußgänger) erreicht,erneut auf Taste PED drücken.
11– DasTorstoppt und schließt dann.
12– Die LED LD3 schaltet sich aus und die Programmierung ist beendet.
