NL
63

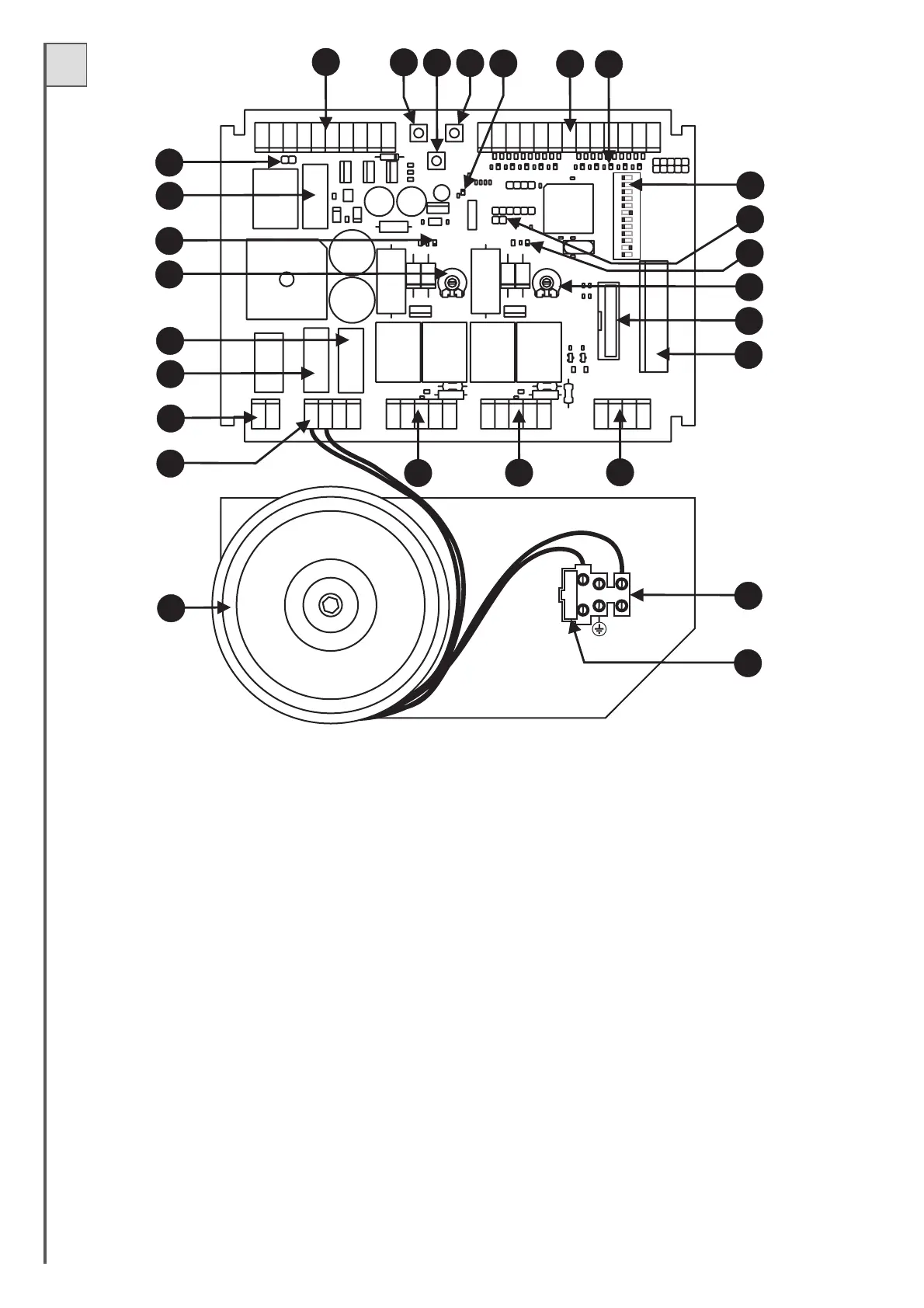

BESCHRIJVING VAN DE ONDERDELEN (afb. 1)
mag niet als een veiligheidsinrichting worden beschouwd
1 Zekering leiding 230V T2A (5x20 vertraagd)
3 Transformator
4 Klemmenbord voor secundaire aansluiting transformator en batterijlader (optional)
5 Klemmenbord voor aansluiting gebruikerslicht (contact n.o.)
6 Zekering 24V-laagspanning F16A (5x20)
7 Zekering 24V-batterij/batterijlader T10A (5x20 vertraagd)
8-22 Trimmer voor het afstellen van het vermogen van de motoren
9-21 Led werking motoren (LD1 en LD2)
10 Zekering 24V-nevencircuit F5A (5x20)
11 Test fotocellen (zie hoofdstuk FOTOTEST)
12 Klemmenbord voor aansluiting: stroomtoevoer neveninrichtingen, controlelampje poort open en elektrisch slot.
13 Knop voor Programmering en Stop*.
14 Knop P3 (programmering Pauzeduur)
15 Knop Stap-voor-stap (P/P)
16 Led Programmering (LD3)
17 Klemmenbord voor aansluiting bediening- enveiligheidsorganen
18 Led voor signalering status ingangen bediening. Led aan= ingang gesloten; led uit = ingang open
19 Dipschakelaars functies
20 Reset besturingseenheid (het eventjes kortsluiten van de 2 pinnen komt overeen met het inschakelen en uitschakelen van de stroom op de
besturingseenheid)
23 Stekker voor het insteken van kaartontvanger model OC (optional)
24 Stekker voor het insteken van kaartontvanger (optional)
25 Klemmenbord voor aansluiting antenne op het tweede kanaal van de radio-ontvanger
26-27 Klemmenborden aansluiting motoren
* Deze Stopknop maar alleen als een gebruiksinrichting om de tests tijdens het
installeren te vergemakkelijken.
2 Klemmenbord voor aansluiting leiding 230V-stroomtoevoer
FUSE 5X20
5
4
6
7
10
9
8
11
19
20
21
22
23
24
2
1
12
13
14
15
16
17
18
25
26
27
6
3
Fig.1
12
11
10
9
8
7
6
5
4
3
2
1
ON
ON
ON
M1
M2
