NL
72
NL
Led2
Led1
P1
P2
Led2
Led1
P1
P2
FOTOTEST
MEMORY

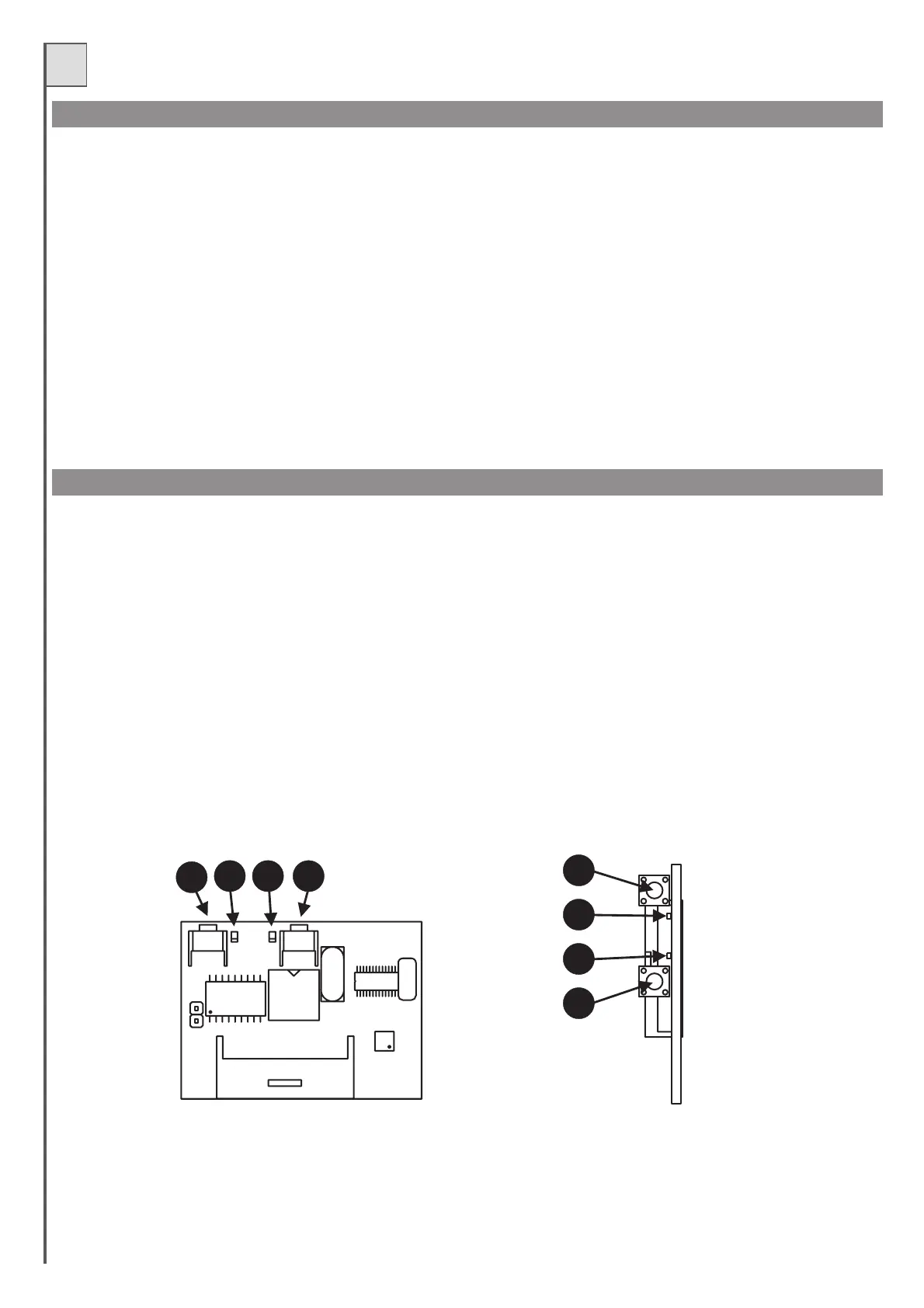

INSTEEKONTVANGER model OC (optional)
Om de fototest te doen functioneren moet de installatie twee leidingen voor stroomtoevoer naar de fotocellen hebben, waarbij de eerste op de
klemmetjes 1 en 2 wordt aangesloten (die de ontvangers van stroom voorziet) de tweede op de klemmetjes 3 en 4 die de zenders van stroom voorziet
(de fototest moet ingeschakeld worden door de dipschakelaar nr.7op stand ON te zetten).
De besturingseenheid controleert of de fotocellen werken door bijhet begin van elke manoeuvre te stimuleren dat deze in werking treden.
Als alles OKis gaan de motoren van start en neemt de manoeuvre een aanvang; als de ontvanger een probleem heeft zal de cyclus stoppen en wordt dit
door een reeks snelle knipperingen vanhet controlelampje poortopen en LD3 gesignaleerd.
De functie fototest heeft behalve de veiligheidsfactor nog verderevoordelen:
- energiebesparing (de zenders van de fotocellen zijn bijgesloten poort uit)
- verhoging van de actieradius in geval van stroomvoorzieningop batterijen
- minder slijtage van de onderdelen van de zendervan de fotocel.
De ontvangers kunnen een herkenningsfase uitvoeren en kunnen meerderecodes op hetzelfde kanaal in het geheugen opslaan.
De functies van de twee radiokanalen zijn:
Kanaal 1 Stap-voor-stap
Kanaal 2 Voetgangersdoorgang
Om de zenders in het geheugen op te staandient u alsvolgt te werk te gaan:
- Breng de ontvanger in het contact aan (onderdeel 23 van afb.1)
- Zet de besturingseenheid onder spanning en wacht dat de ledjes opde ontvanger uitgaan.
- Druk eventjes op de knop van het te bewaren kanaal op de ontvanger, (P1 stap-voor-stap of P2 voetgangersdoorgang); het desbetreffende ledje zal
nu gaan knipperen.
Als het ledje dubbele knipperingen uitvoert, dient u tewachten en dehandeling te herhalen (het knopje moet slechts één keer wordeningedrukt).
- Zend met de te programmeren afstandsbediening.
-Als het ledjeop de ontvangereen langdurige knipperinguitvoert, wil dat zeggen dat de geheugenopslagtot een goedeinde is gekomen.
-Als de codereeds in hetgeheugen aanwezig is,zullen de ledjes van de ontvanger tegelijkgaan knipperen.
Het is mogelijk het geheugen van de codes te resetten door de knop P1 van de ontvanger ongeveer 15 seconden ingedrukt te houden totdat beide
ledjes gaan branden.
De antenne dient te worden aangesloten op de klemmetjes 42 (omhulsel) en43 (besturingseenheid) zie afb. 2.
-De fototest werkt ook met de fotocel 3 (ingang Jolly).
- De besturingseenheid herkent – en slaat op in het geheugen (tijdens het programmeren van de tijden) hoeveel en welke fotocellen zijn
aangeslotenvoor de fototest.
-In installatiesmet eenfototest, wanneer de poort dicht is, worden de zenders van defotocellen niet van stroom voorzien en zijn de ingangen
open(ledjes uit).
- Voor de eindtest van de fotocellen bij gesloten poort kortsluit u de twee einddraden “Test” (onderdeel 11 van afb.1) die op de
besturingseenheidaanwezig zijn.
-De fotocellen met een aansluiting voor fototest werken alleen tijdens de manoeuvre.
-Voor verdere informatie en specificaties gelieve u de handleiding te raadplegen die u bij de ontvangerhebt gekregen.
