Telcoma BLUES 20/R - Page 8

Il pistone deve essere installato in corri-
spondenza di un rinforzo longitudinale del-
la struttura dell’anta.
Attacco posteriore
Per determinare il corretto posizionamento
dell’attacco posteriore al pilastro vedere
Fig. 3 e attenersi alle misure indicate in
Tab. 1 (BLUES 20/50) e Tab. 2 (BLUES
21/51).
L’attacco posteriore, sul pilastro, va fatto
tramite la piastra3elastaffa2diFig.2.
Se il pilastro è in metallo l’attacco posterio-
re può essere fatto mediante saldatura (Fig.
4) o viti (Fig. 5).
Se, invece, il pilastro è in cemento, o altro
materiale che offra buon aggancio, l’attac-
co può essere fatto tramite tasselli ad
espansione.
Se, infine, il pilastro è in materiale friabile
si consiglia di murare 4 viti di lunghezza
adeguata su cui fissare la piastra.
Attacco anteriore
L’attacco anteriore va fatto fissando l’appo-
sita staffa (part. 15 di Fig. 2) all’anta del
cancello (Fig. 6).
Eventuali compensazioni possono essere
ottenute regolando la testina snodata (part.
13 di Fig. 2).
Le piston doit être installé au niveau du ren-
forcement longitudinal se trouvant sur la
structure du battant.
Fixation arrière
Pour déterminer la position correcte de la
fixation arrière sur le pilier, voir Fig. 3 et
suivre les instructions concernant les
dimensions indiquées dans le tableau 1
(BLUES 20/50) et dans le tableau 2 (BLUES
21/51).
La fixation arrière sur le pilier doit être effec-
tuée à l’aide de la plaque 3 et de la bride 2
(voir Fig. 2).
Si le pilier est en métal, la fixation arrière
peut être effectuée à l’aide d’une soudure
(Fig. 4) ou au moyen de vis (Fig. 5).
Si au contraire le pilier est en ciment, ou
dans un autre matériau permettant un bon
accrochage, la fixation peut être effectuée à
l’aide de vis tamponnées.
Enfin si le pilier est en matériau friable, il est
conseillé d’y sceller 4 vis ayant une lon-
gueur adéquate sur lesquelles la plaque
pourra être fixée.
Fixation avant
La jonction avant s'obtient en fixant l'étrier
(détail 15 de la Fig. 2), prévu à cet effet, au
battant du portail (fig. 6).
D'éventuelles compensations peuvent être
obtenues en réglant la tête articulée (détail
13 de la Fig. 2).
El pistón se debe instalar en la parte donde
está el refuerzo longitudinal de la estructu-
ra de la puerta.
Fijación Posterior
Para determinar el correcto posicionamien-
to de la fijación posterior a la columna, ver
Fig. 3 y respetar las medidas indicadas en la
tabla 1 (BLUES 20/50) y Tabla 2 (BLUES
21/51).
La fijación posterior, en la columna se reali-
za con la chapa 3 y la agarradera 2 de la
Fig.2.
Si la columna es de metal, la fijación poste-
rior se puede realizar soldandola (Fig. 4) o
con tornillos (Fig. 5).
Si por el contrario, la columna es de cemen-
to o en otro material que permita una buena
fijación, la misma se puede realizar con
tacos a expansión.
Finalmente, si la columna es en material
friable se aconseja introducir en la pared 4
tornillos de altura adecuada en los cuales
fijar la chapa.
Fijación anterior
La unión delantera debe hacerse fijando la
abrazadera expresamente prevista (pieza 15
de la fig. 2) a la hoja de la cancela (fig. 6).
Eventuales compensaciones se pueden
obtener regulando la cabeza articulada
(pieza 13 de la fig. 2).
INSTALLAZIONE PISTONE INSTALLATION DU PISTON INSTALACION PISTON
I F E
IFE
Misura “a”
Misura “b”
Misura “c” max
Corsa stelo
Angolo max apertura
Mesure “a”
Mesure “b”
Mesure “c” max
Course tige
Angle max d’ouverture
Medida “a”
Medida “b”
Medida “c” máx.
Movimiento perno
Angulo máx. apertura
mm 100 110 120 130 140
mm 90 100 110 120 110
mm 50 60 70 80 90
mm 190 210 230 250 250
° 110 115 115 100 90
Tab.1 - BLUES 20/50
Misura “a”
Misura “b”
Misura “c” max
Corsa stelo
Angolo max apertura
Mesure “a”
Mesure “b”
Mesure “c” max
Course tige
Angle max d’ouverture
Medida “a”
Medida “b”
Medida “c” máx.
Movimiento perno
Angulo máx. apertura
mm 200 230 270 220
mm 170 140 100 150
mm 140 160 200 160
mm 370 370 370 370
°90909090
Tab.2 - BLUES 21/51

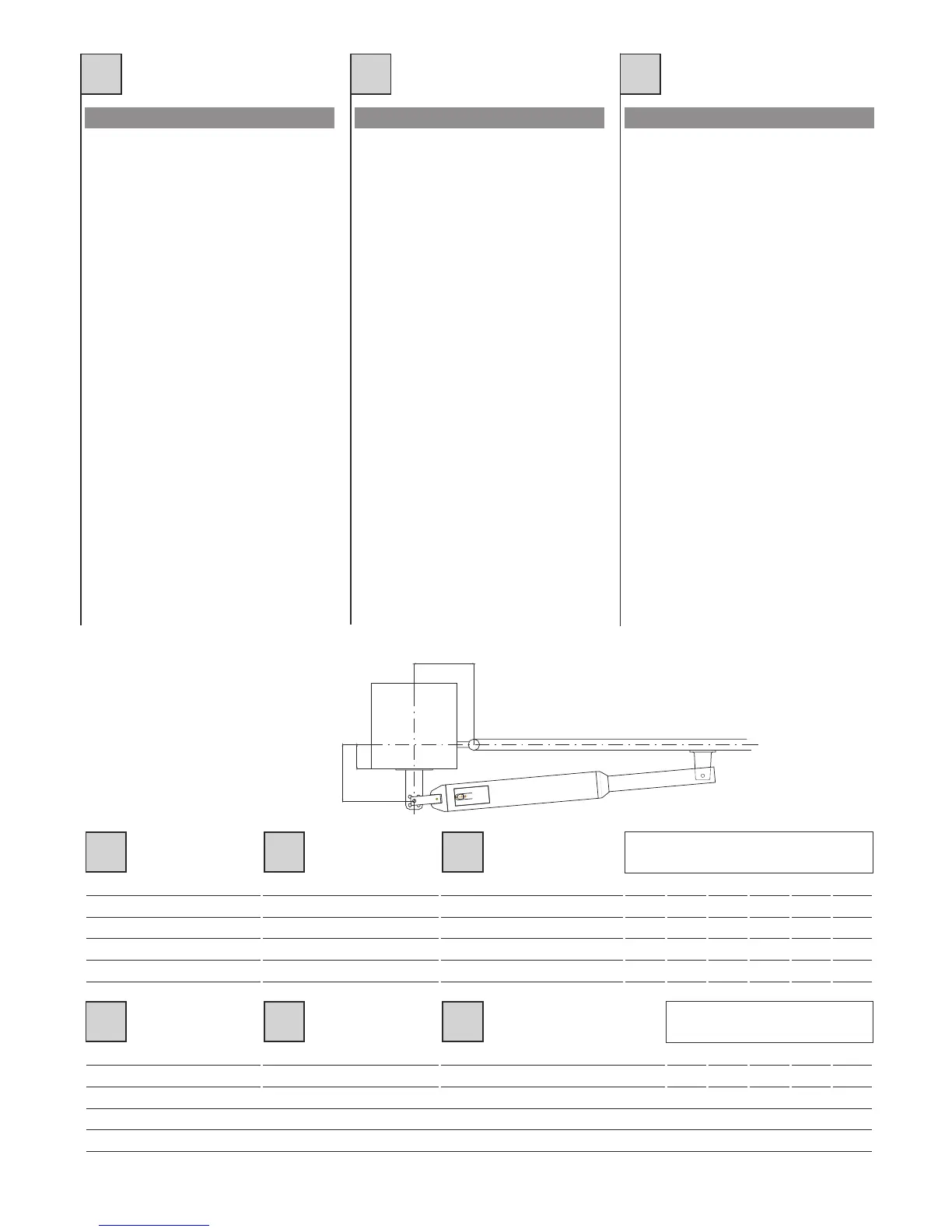

c
a
b
Fig. 3 / Abb. 3
8
IFE
