Telcoma K100 - Page 15

Mode entrée
Pas à pas
et radio canal
Mode entrée
Jolly
F
FONCTION
n.Dip
OFF ON
DESCRIPTION
Ouvre - Stop - Ferme
NOTE
Ouvre - ferme
Ouvre
Fonction immeuble Ouvre - ferme (exclusion commande en ouvert.)
Barre palpeuse
Temporisateur
Photocellule 2
Piétons
Pendant l'ouverture, en appuyant le bouton P/P on bloque le portail; le second appui ferme le portail.
Pendant la fermeture en appuyant le bouton P/P le port
ail se bloque; le second appui ouvre le portail.
Pendant l'ouverture, l'appui du bouton P/P bloque le portail. Au bout de quelques instants le portail se ferme.
Pendant la fermeture l'appui du bouton P/P bloque le portail pour quelques instants, après le portail s'ouvre.
Pendant l'ouverture, l'appui du bouton P/P n'a aucun effet.Pendant la pause, l'appui du bouton P/P
ferme le portail. Pendant la fermeture en appuyant le bouton P/P on bloque le portail. Au bout de
quelques instants le portail s'ouvre.

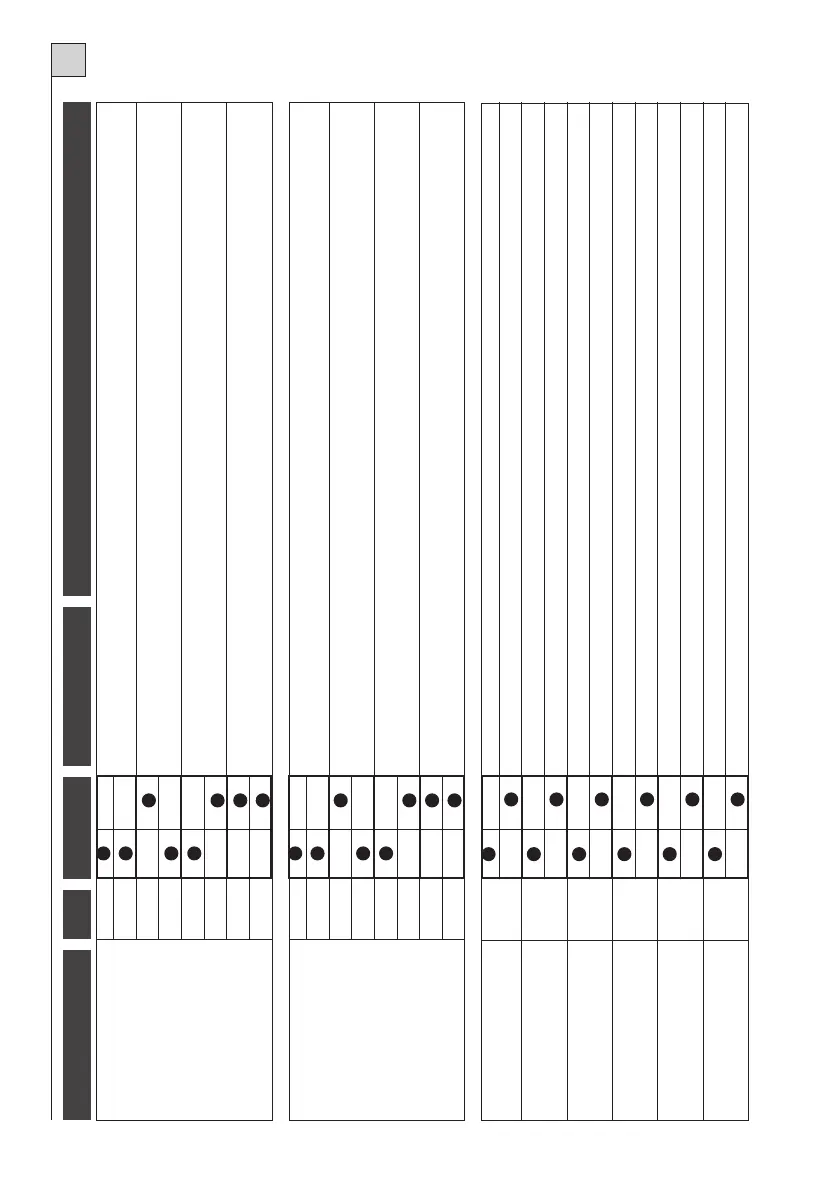

TAB.2
1 2
1 2
1 2
1
2
3
4
3 4
3 4
3
4
5
6
7
8
9
10
Préavis
Re fermeture
Refermetures après cellules
photoélectriques
Frein
Ralentissement
Radio integrée
Exclu
Actif
Exclu
Actif
Exclu
Actif
Exclu
Actif
Exclu
Actif
Exclu
Actif
La lampe clignotante est alimentée contemporainement au moteur. Après l'ouverture complète le coffret referme avec une seule commande manuelle. Après l'ouverture complète le coffret referme après une pause programmée. Fonction exclue
L'intervention de la cellule photo-électrique réduit la durée de la pause à 2 secondes, quelle que soit la valeur
qu'on lui avait attribuée. Il est conseillable d'exclure le frein où il n'est pas rigoureusement nécessaire. L'intervention de la cellule photoélectrique abaisse le temps de pause, quelle que soit sa valeur, à 2 secondes. Le ralentissement est absent à la fin de la course. En cas où le ralentissement est activé, le moteur réduit de moitié sa vitesse. Si le récepteur intégré n'est pas utilisé, il est nécessaire de l'exclure.
L'activation du récepteur intégré.
Son intervention invertit la marche pour quelques instants.Après son intervention le coffret se bloque,
la re fermeture est annulée. Utiliser un contact n.c.
En fermant l'entrée court-circuitée sur la commune, le portail s'ouvre et reste ouvert jusqu'à quand le
contact ne s'ouvre.Utiliser un contact n.o.
Soit en ouverture soit en fermeture l'intervention de cette photocellule bloque le portail jusqu'à quand
la photocellule ne reprenne ses conditions initiales. La manœuvre successive est toujours en ouver-
ture. Utiliser un contact n.c.
Le portail exécute l'ouverture partielle pour une période fixe de 6 sec. Utiliser un poussoir n.o.
REMARQUE: la configuration initiale standard est représentée sur le détail 16 de fig. 1
Pendant l'ouverture, l'appui du bouton P/P n'a aucun effet.Pendant la pause, l'appui du bouton P/P n'a
aucun effet.Pendant la fermeture en appuyant le bouton P/P le portail se bloque, au bout de quelques
instants il s'ouvre.
La lampe clignotante est alimentée 5sec. avant chaque manœuvre.
