PROGRAMMERING VAN DE WERK- EN PAUZETIJDEN
PROGRAMMERING VAN DE WERK- EN PAUZETIJDEN
Deze programmering registreert en slaat alle tijden op die de motoren nodig hebben om elke afzonderlijke openings- en sluitbeweging te
voltooien inclusief de tijd van de automatische hersluiting.
Gedurende de leerfase moet u de P/P-knop (det. 17 afb. A) meerdere malen indrukken of u kunt eventuele P/P-besturingen (klem 14 afb. C)
gebruiken of een afstandsbesturing, die reeds op het kanaal (P1) in het geheugen opgeslagen is.
De volgorde van de handelingen verandert op basis van het type installatie en of er wel of niet elektrische eindschakelaars en/of
encoderbesturing is geïnstalleerd, wat de besturingskast automatisch herkent.
Belangrijke opmerkingen alvorens de programmering uit te voeren:
A. Maak de bewegingszone van de poort vrij en zorg ervoor dat eventuele fotocellen en/of sensoren die op de besturing aangesloten zijn
niet afgedekt zijn.
B. Ga na of de mechanische eindaanslagen van de openings- en sluitbeweging op beide geautomatiseerde poortvleugels aangebracht
zijn.
Deze moeten stevig genoeg zijn om de bewegende poortvleugels te stoppen.
C. Plaats de trimmer (detail 21 van fig. A) voor de eerste programmering op een stand halverwege en als de motor de beweging niet kan
voltooien verhoog de grens dan door de trimmer met de klok mee te draaien (rechtsom).
Kies één van de volgende type programmeringen:
PROGRAMMERING VAN TWEEVLEUGELIGE DRAAIPOORTEN, ZONDER ENCODERBESTURING EN ZONDER ELEKTRISCHE
EINDSCHAKELAARS
In dit geval moet de installateur (handmatig met de P/P-besturing) alle gegevens voor het einde van de poortbeweging en de vertragingstijd
van de poortvleugel instellen. Indien gewenst kunnen ook meteen de AFREMTIJDEN (laatste gedeelte van de poortbeweging) ingesteld
worden of kunt u de vooringestelde tijden proberen door DIP 9 na het programmeren op ON te zetten.
DIP 9 op OFF TIJDENS het programmeren: de afremtijden worden NIET veranderd.
DIP 9 op ON pas NA het programmeren: de vooringestelde afremtijden worden geactiveerd.
DIP 9 op ON TIJDENS het programmeren: het is verplicht om ALLE gegevens van het begin van de afremtijden in te stellen na de
punten: 4a, 4c, 6b en 6d.
Vóór het programmeren moet de juiste configuratie en aansluiting van de ingangen gecontroleerd worden door middel van de leds (det. 22
afb. A):
De leds BSC, BSA, FT1, FT2, J2 en STP moeten AAN zijn.
De leds J1, PC, PA, PED en P/P moeten UIT zijn.

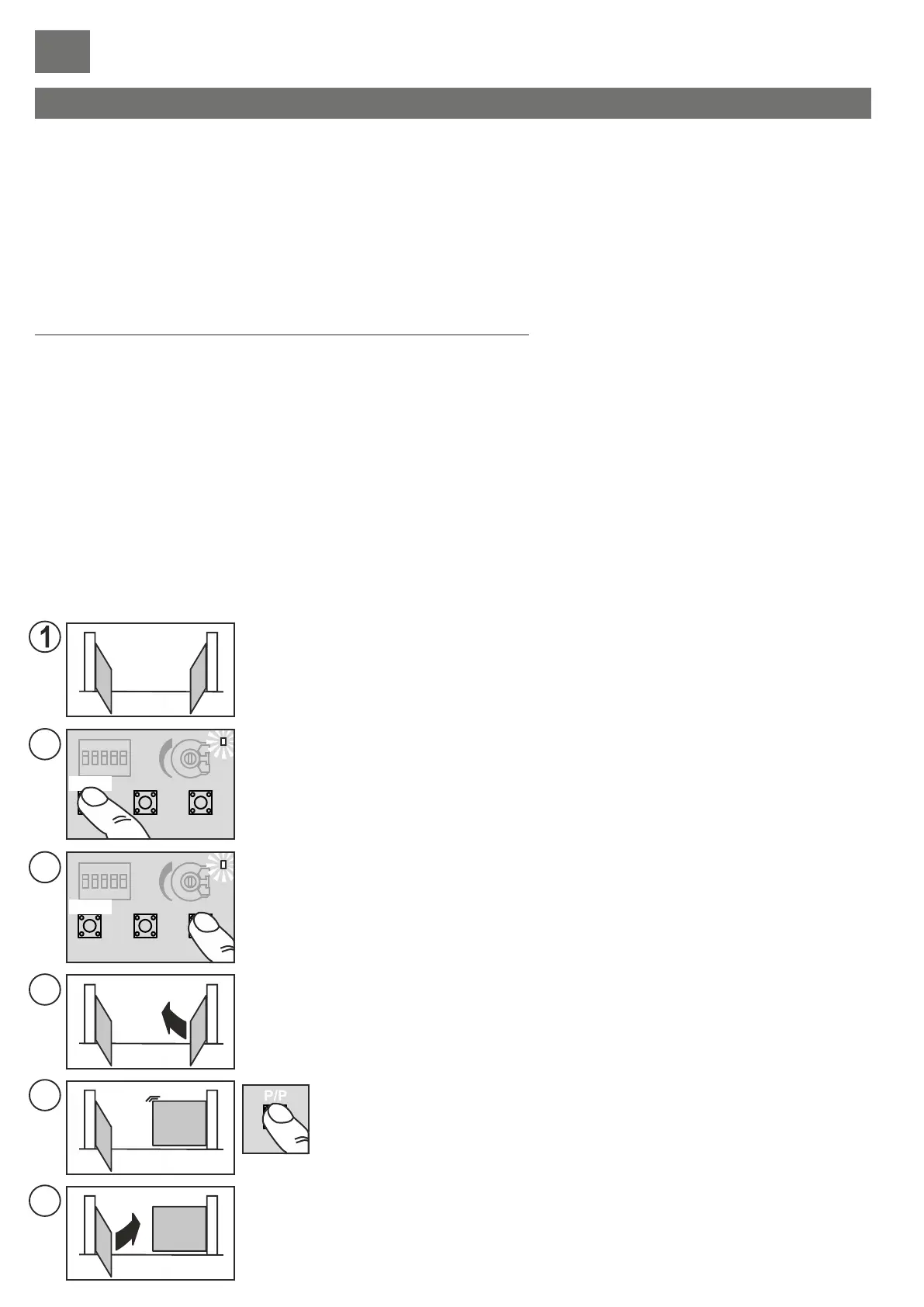

Schakel de stroomvoorziening van de besturing uit.
Ontgrendel de motoren en zet de poortvleugels in de “bijna geopende” stand.
Vergrendel de motoren weer en schakel de stroomvoorziening van de installatie weer in.
Houd de PROG-knop (det. 15 afb. A) ongeveer 3 seconden ingedrukt totdat de led LD1
(det. 18 afb. A) gaat branden.
Nu bevindt de besturingskast zich in de programmeerfase.
Druk op de P/P-drukknop voor stap-voor-stap-bedrijf (detail 17 van afb. A); de poortvleugel
met de motor M2 moet beginnen te sluiten.
Als de poortvleugel daarentegen in de openingsrichting beweegt, dan moet u het
programmeren stoppen (de stroom uitschakelen), de bedrading van de motor M2 omkeren
en de procedure vanaf punt (1) herhalen.
2
3b
3a
3d
6d
3c
3e
STOP
STOP
M1
M1
M1
M1
M1
M2
M2
M2
M2
M2
P3
P3
P/P
P/P
LD1
LD1
PROG.
PROG.
6e
5
M1
M1
M1
M1
M1
M2
M2
M2
M2
M2
6a
6b
FINE PROG.
4c
4d
4a
4b
6c
M1
M1
M1
M1
M2
M2
M2
M2
Als de poortvleugel met M2 volledig gesloten is, drukt u op P/P, dan zal de motor
stoppen en de andere motor (M1) starten om te sluiten.
Ook in dit geval als de motor begint te openen moet u de stroom uitschakelen, de
bedrading van M1 omkeren en de programmeerprocedure vanaf punt (1)
herhalen.
Als de motoren stoppen voordat de poortvleugel de eindaanslag bereikt,
verhoogt u de instelling van de trimmer voor de motorkracht.
Als de poortvleugel met M1 volledig gesloten is, drukt u op P/P, dan zal de motor
stoppen en automatisch beginnen te openen.
Druk nogmaals op P/P als M1 de gewenste vertragingshoek van de poort heeft
bereikt, dan zal de motor even stoppen en daarna weer beginnen te openen.
Daarna moet u met P/P het startpunt van het AFREMMEN met de hand
instellen als DIP 9 op ON gezet is. De motor stopt even en zal daarna weer
beginnen te bewegen.
Wanneer de poortvleugel met M1 volledig geopend is (de mechanische stop heeft
bereikt) drukt u op P/P, dan zal de motor stoppen en de andere motor (M2)
automatisch starten om te openen.
Daarna moet u met P/P het startpunt van het AFREMMEN met de hand
instellen als DIP 9 op ON gezet is. De motor stopt even en zal daarna weer
beginnen te bewegen.
Wanneer de poortvleugel met M2 volledig geopend is (de mechanische stop heeft
bereikt) drukt u op P/P, dan zal de motor stoppen en zal het opslaan van de
pauzetijd in het geheugen starten (als de automatische hersluiting niet gebruikt
wordt, kan direct overgegaan worden naar punt (6a).
Als de gewenste pauzetijd voorbij is, drukt u op de P/P-knop en zal de motor M2
beginnen te sluiten.
Druk nogmaals op P/P als M2 de gewenste vertragingshoek van de poort heeft
bereikt, dan zal de motor even stoppen en daarna weer beginnen te sluiten.
Daarna moet u met P/P het startpunt van het AFREMMEN met de hand
instellen als DIP 9 op ON gezet is. De motor stopt even en zal daarna weer
beginnen te bewegen.
Wanneer de poortvleugel met M2 volledig gesloten is (de mechanische stop heeft
bereikt) drukt u op P/P, dan zal de motor stoppen en de andere motor (M1)
automatisch starten om te sluiten
Daarna moet u met P/P het startpunt van het AFREMMEN met de hand
instellen als DIP 9 op ON gezet is. De motor stopt even en zal daarna weer
beginnen te bewegen.
Als de poortvleugel met M1 volledig gesloten is, drukt u op P/P, dan zal de motor
stoppen,
de led LD1 zal uit gaan en de besturingskast zal de programmeerfunctie verlaten.
Controleer: kracht, tijden en stoppunten. Wij adviseren u om af te wegen om
afrempunten (DIP 9 op ON) in te stellen om de stootkracht tegen de aanslagen te
beperken en op die manier slijtage van de mechanische onderdelen te
verminderen.
Herhaal de programmering na eventuele veranderingen aan de mechanische
eindaanslagen.
