TELECO AUTOMATION TVHET868A07 User Manual

4
AREA
AREA
IT EN FR DE
1
ALIMENTAZIONE 110/277Vac (FASE) 110/277Vac POWER SUPPLY (LIVE) ALIMENTATION 110/277Vac (PHASE) 110/277Vac STROMVERSORGUNG (PHASE)
2
ALIMENTAZIONE 110/277Vac (NEUTRO) 110/277Vac POWER SUPPLY (NEUTRAL) ALIMENTATION 110/277Vac (NEUTRE) 110/277Vac STROMVERSORGUNG (NEUTRAL)
3
ALIMENTAZIONE 110/277Vac (TERRA) 110/277Vac POWER SUPPLY (GROUND) ALIMENTATION 110/277Vac (TERRE) 110/277Vac STROMVERSORGUNG (MASSE)
4
TERRA (USCITA 1a) GROUND (OUTPUT 1a) TERRE (SORTIE 1a) MASSE (AUSGANG 1a)
5
TERRA (USCITA 1b) GROUND (OUTPUT 1b) TERRE (SORTIE 1b) MASSE (AUSGANG 1b)
6
USCITA 1a (NEUTRO) OUTPUT 1a (NEUTRAL) SORTIE 1a (NEUTRE) AUSGANG 1a (NEUTRAL)
7
USCITA 1b (NEUTRO) OUTPUT 1b (NEUTRAL) SORTIE 1b (NEUTRE) AUSGANG 1b (NEUTRAL)
8
USCITA 1b (FASE) OUTPUT 1b (LIVE) SORTIE 1b (PHASE) AUSGANG 1b (PHASE)
9
USCITA 1a (FASE) OUTPUT 1a (LIVE) SORTIE 1a (PHASE) AUSGANG 1a (PHASE)
M5-T1
INGRESSO PULSANTE (N.A.) PUSHBUTTON INPUT (N.O.) ENTRÉE POUR BOUTON-POUSSOIR (N.O) EINGANG MANUELLER TASTER (Schließer)
M5-T2
INGRESSO PIR (N.A.) PIR INPUT (N.O.) ENTRÉE POUR PIR (N.O) EINGANG PIR (Schließer)
M5-COM
COMUNE INGRESSI INPUTS COMMON COMMUN ENTRÉES GEMEINSAMER ANSCHLUSS
NTC
INGRESSO SONDA DI TEMPERATURA TEMPERATURE PROBE INPUT ENTRÉE POUR SONDE DE TEMPÉRATURE EINGANG TEMPERATURSENSOR
M4-LED+
USCITA INDICATORE LED (+) LED INDICATOR OUTPUT (+) SORTIE INDICATEUR LED (+)
LED-ANZEIGE AUSGANG (+)
M4-LED-
USCITA INDICATORE LED (-) LED INDICATOR OUTPUT (-) SORTIE INDICATEUR LED (-)
LED-ANZEIGE AUSGANG (-)
M4-T4
INGRESSO PULSANTE (N.A.) PUSHBUTTON INPUT (N.O.) ENTRÉE POUR BOUTON-POUSSOIR (N.O) EINGANG MANUELLER TASTER (Schließer)
L1, L2
LED DI INPUT INPUT LED ENTRÉE LED EINGANG LED
L3
LED DI RICEZIONE RADIO RECEIVER LED RÉCEPTEUR LED EMPFÄNGER LED
LED ERROR
ACCESO = SOVRACCARICO ON = OVERLOAD ALLUMÉ = SURCHARGE AN = ÜBERLASTUNG
LAMPEGGIANTE = SURRISCALDAMENTO FLASHING = OVERHEATING FEU CLIGNOTANT = SURCHAUFFE BLINKEND = ÜBERHITZUNG
LED BAR
LIVELLO DI USCITA OUTPUT LEVEL NIVEAU DE SORTIE AUSGANGSWERT
TR1
REGOLAZIONE DELLA TEMPERATURA TEMPERATURE ADJUSTMENT AJUSTEMENT DE TEMPÉRATURE TEMPERATURREGELUNG
P1-P2-P3
TASTI DI PROGRAMMAZIONE PROGRAMMING BUTTONS BOUTONS DE PROGRAMMATION PROGRAMMIERUNGSTASTEN
LED
BAR
L1 L2
DIP
SWITCH
P1 P2 P3
LED
ERROR
L3

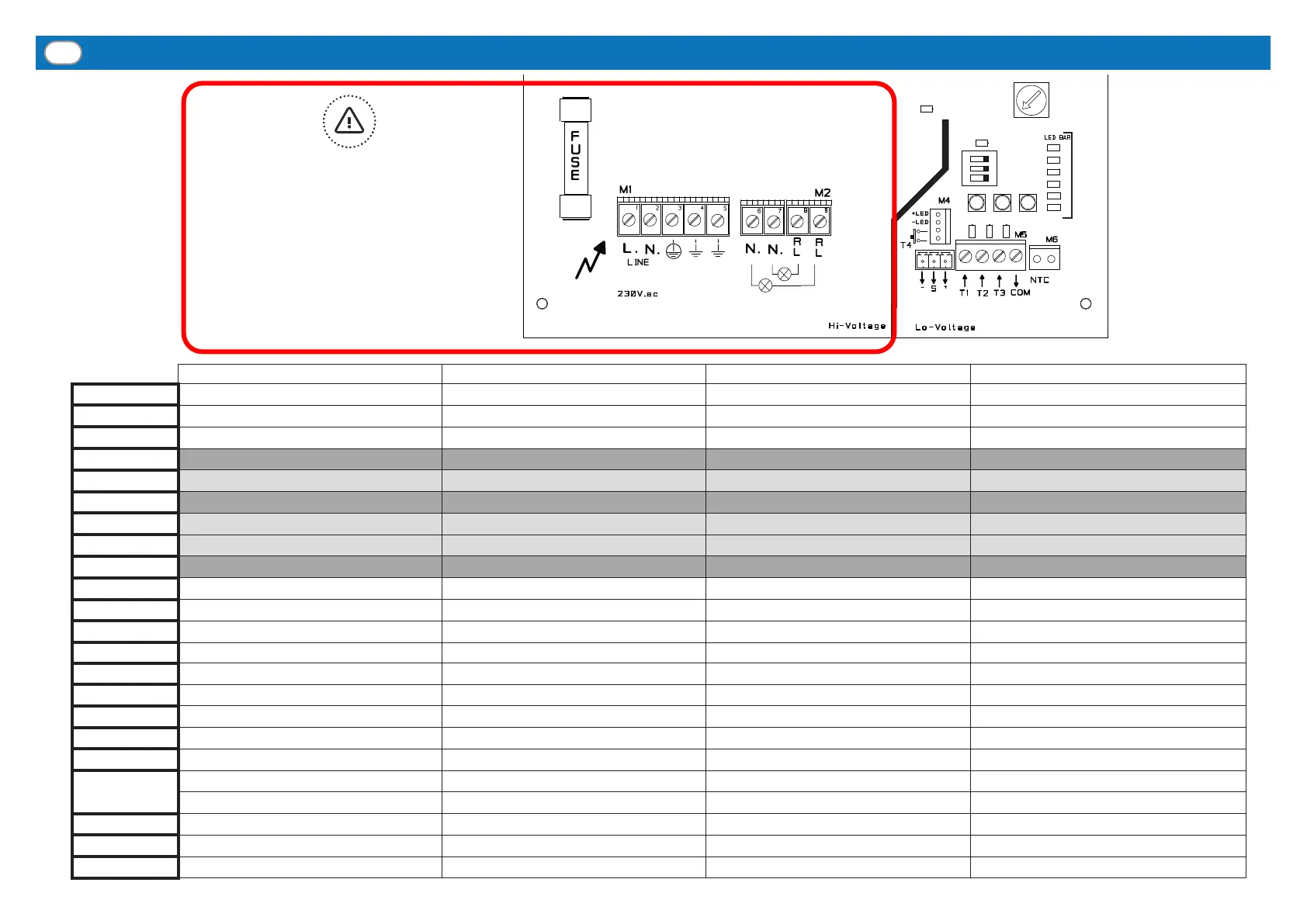

Non operare nelle zone ad alto voltaggio della
scheda quando il prodotto è alimentato.
Do not operate in the high voltage area of the
electronic board, when it is supplied.
Ne pas intervenir sur les composants à haute
tension du produit lorsqu’il est alimenté.
Arbeiten Sie nicht in unmittelbarer Nähe des
Hochspannungsbereichs wenn das Produkt an
den Stromkreis angeschlossen ist.
TR1
IT - COLLEGAMENTI E REGOLAZIONI EN  CONNECTIONS AND ADJUSTMENTS FR - BRANCHEMENTS ET RÉGLAGES DE  ANSCHLÜSSE UND EINSTELLUNGEN
1

TELECO AUTOMATION TVHET868A07 Specifications

General

Brand	TELECO AUTOMATION
Model	TVHET868A07
Category	Receiver
Language	English
