Televes Minikom Series User Manual

Central Amplificadora F.I.
Central Amplificadora F.I.
Amplificateur Multibandes F.I.
I.F. Launch Amplifier
Centrale di amplificazione F.I.
Serie Minikom - Ref. 5317
SMATV
P.A.U.T.
P.A.U.T.
P. A . U . T.
P. A . U . T.
DERIVADORES / DERIVADORES / DÉRIVATEURS / TAPS / DERIVATORES
8 PLANTA
8 ANDAR
8 ÉTAGE
8 FLOOR
8 PAVIMENTO
2 PLANTA
2 ANDAR
2 ÉTAGE
2 FLOOR
2 PAVIMENTO
1 PLANTA
1 ANDAR
1 ÉTAGE
1 FLOOR
1 PAVIMENTO
8 PLANTA
8 ANDAR
8 ÉTAGE
8 FLOOR
8 PAVIMENTO
2 PLANTA
2 ANDAR
2 ÉTAGE
2 FLOOR
2 PAVIMENTO
1 PLANTA
1 ANDAR
1 ÉTAGE
1 FLOOR
1 PAVIMENTO
Amplifier
C. Amplif.
234504 03
IF 1
Serie
IF 1 + MATV
IF 2 + MATV
2 IF + MATV
(Ret. 5-30 MHz)
IF 2
IF 1
+
MATV
IF 1 MATV
MATV
IF 2
IF 2

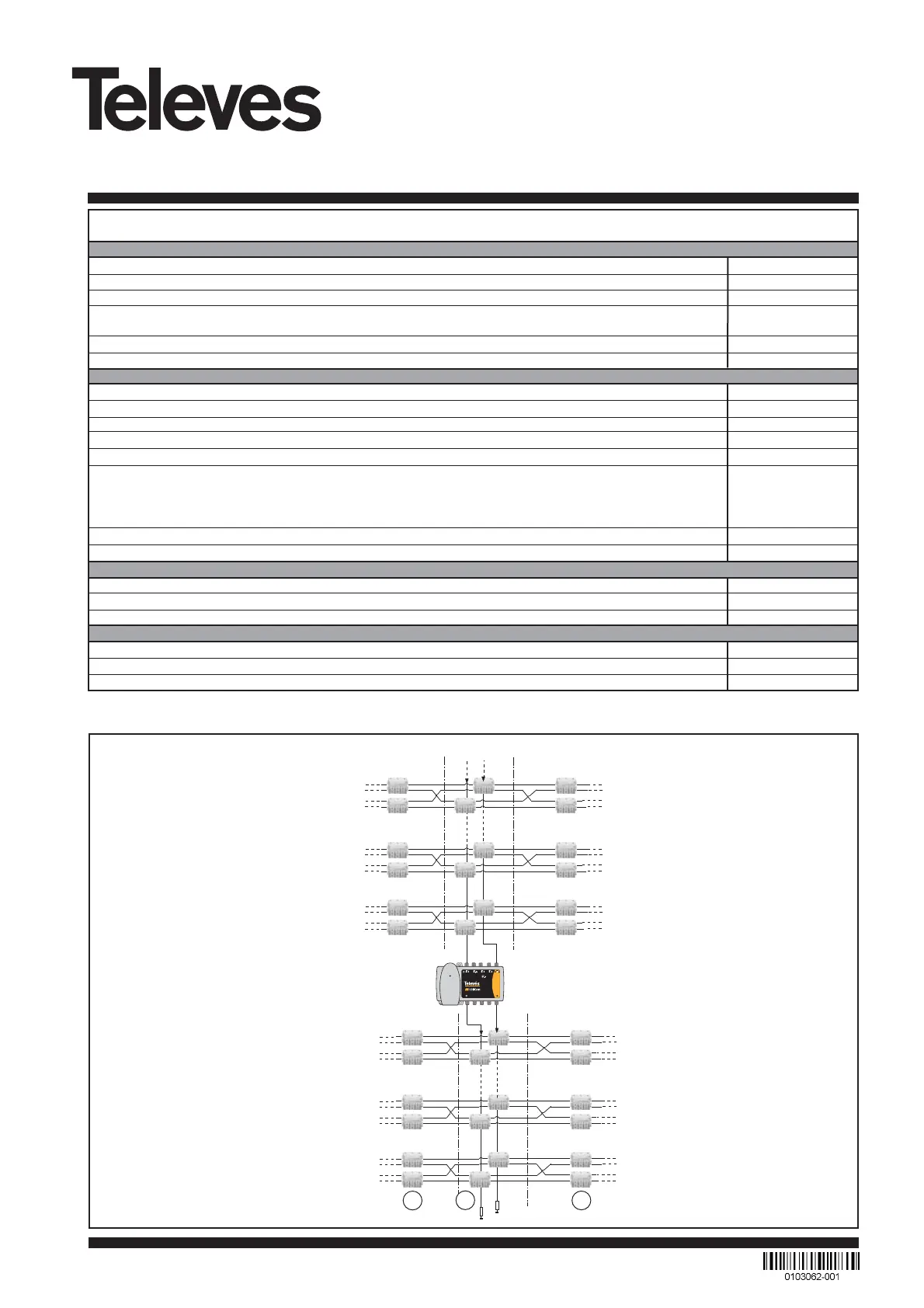

Ejemplo de aplicación Exemplo de aplicação Exemples d’application Typical application Esemp. dell'applicazione
RESIDENCIAL - 1
RESIDENCIAL - 1
RÉSIDENCE - 1
RESIDENTIAL - 1
RESIDENZA - 1
1.- RED interior de usuarios
REDE interior de usuarios
Résseau intérieur d’utilisateurs
Users inner network
RETE int utilizzatore
2.- RED de distribución
REDE interior de distribuçao
Résseau de distribution
Distribution network
RETE di distribuzione
RESIDENCIAL - 2
RESIDENCIAL - 2
RÉSIDENCE - 2
RESIDENTIAL - 2
RESIDENZA - 2
Características Características Caractéristiques Technical Specifiche
técnicas técnicas techniques specifications tecniche
Canal FI1, FI2 Canal FI1, FI2 Canal BIS1, BIS2 IF1, IF2 forward path Canale FI1, FI2
Margen frecuencia Margem frequência Marge fréquence Frequency margin Margine frequenza (MHz) 950 - 2150
Ganancia Ganho Gain Gain Guadagno (dB) 33 - 38
Pérdid. retorno E-S Perdas retorno E-S Pertes retour E-S In-Out return losses Perdite ritorno E-U (dB) 10 typ.
Nivel de salida Nível de saída Niveau de sortie Max.output level Livello di uscita (dBµV)
IMD3(2ch-35dB)
123
typ.
EN50083-3
IMD2(2ch-35dB)
119
typ.
Margen regulación Margem regulação Marge règlement Regulation margin Margine regolazione (dB) 0 - 20
Margen ecualización Margem de equalização Plage d'egalisation Equalization margin Margine di equalizzazione(dB) 0 - 15
MATV MATV MATV MATV MATV
Margen frecuencia Margem frequência Marge fréquence Frequency margin Margine frequenza (MHz) 47 - 862
Ganancia Ganho Gain Gain Guadagno (dB) 30
Pérdid. retorno E-S Perdas retorno E-S Pertes retour E-S In-Out return losses Perdite ritorno E-U (dB) 10 typ.
Figura de ruido Figura de ruido Facteur de bruit Noise figure Figura di rumore (dB) 8 typ.
Nivel salida Nível saída Niveau de sortie Max.output leve Livello di uscita (dBµV)
(DIN 45004B)
117typ.
Nivel salida Nível saída Niveau de sortie Max.output leve Livello di uscita (dBµV)
IMD3(2ch-60dB)
114typ.
EN50083-3
IMD2(2ch-60dB)
112typ.
CTB,CSO,XMOD
(42ch-60dB)
96 typ.
Margen regulación Margem regulação Marge règlement Regulation margin Margine regolazione (dB) 0 - 20
Margen ecualización Margem de equalização Plage d'egalisation Equalization margin Margine di equalizzazione(dB) 0 - 20
Canal retorno Canal retorno Canal voie de retour Return path Canal retorno
Margen frecuencia Margem de Frequência Marge de Fréquence Frequency margin Margine frequenza (MHz) 5 - 30
Atenuación Atenuação Atténuation Attenuation Attenuazione (dB) 5
Pérdid. retorno E-S Perdas retorno E-S Pertes retour E-S In-Out return losses Perdite ritorno E-U (dB) 12
General Geral General General Generalita
Tensión de aliment. Tensão de aliment. Voltage secteur Mains voltage Tensione alimentazione (V
~)
230 ± 15%
Consumo máx. Consumo máx. Consommation max. Max. power consumpt. Consumo máx.. (W) 12
Indice de Protección Indice de Protecção Index de Protection Protection Level Indice di protezione IP 20
1
2
1
Central Amplificadora F.I.
Central Amplificadora F.I.
Amplificateur Multibandes F.I.
I.F. Launch Amplifier
Centrale di amplificazione F.I.
