REF.531980 - AMPLIFICADOR MÁSTIL SMARTKOM / SMARTKOM MAST AMPLIFIER 3x VHF+UHF
Rango de frecuencia Frequency range
MHz 54-88 / 174-216 / 470-608
Margen dinámico entrada Input Dynamic Range dBmV -20...+30
Ganancia máxima Maximum gain dB -
Regulación de ganancia Gain regulation dB CAG / AGC
N.º Filtros Num. of lters - 32
Programación canales/ ltros Channel/lter programming - Lo-V: 2 - 6 / Hi-V: 7 - 13 / UHF: 14 - 36
Regulación de nivel de canal
ltrado
Filtered channel level
regulation
dB CAG por ltro / AGC per lter
Selectividad Selectivity dB >50 (+/-6MHz) *
Nivel salida Output level dBmV UHF => 25 / VHF => 22
Regulación Vout Vout regulation dBmV UHF => 0...25 / VHF => -3... +22
Chs por ltro Chs per lter - 1
Regulación manual Manual regulation dB
+ 3
Alimentación por entradas Inputs powering
V
12 (AUTO / ON / OFF)
mA 70 ( por entrada / per input )
Consumo máx. Max consumption mA 500 @12V= (W/O DC IN)
Temperatura Temperature ºC / ºF - 5... +45 / 23...113
Dimensiones Dimensions mm / in 137 x 128 x 45 / 5.39 x 5.03 x 177
Peso Weight g / lb 400 / 0.88
IP IP - 23
CARACTERÍSTICAS TÉCNICAS / TECHNICAL SPECIFICATIONS
(*) Con canales adyacentes rechazo >30dB (+/-1MHz) / (*) Adjacent channels interference rejection >30dB (+/-1MHz)
12V
750mA
12V
70mA
12V
70mA
12V
70mA
123
TV
100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVES CORPORATION
ON
SCANADJUST
READJUST
AUTOSCAN (+5 sec.)
VHF (h/l) + UHF
Download ASuite
A00425
1
2
3
4
5
6

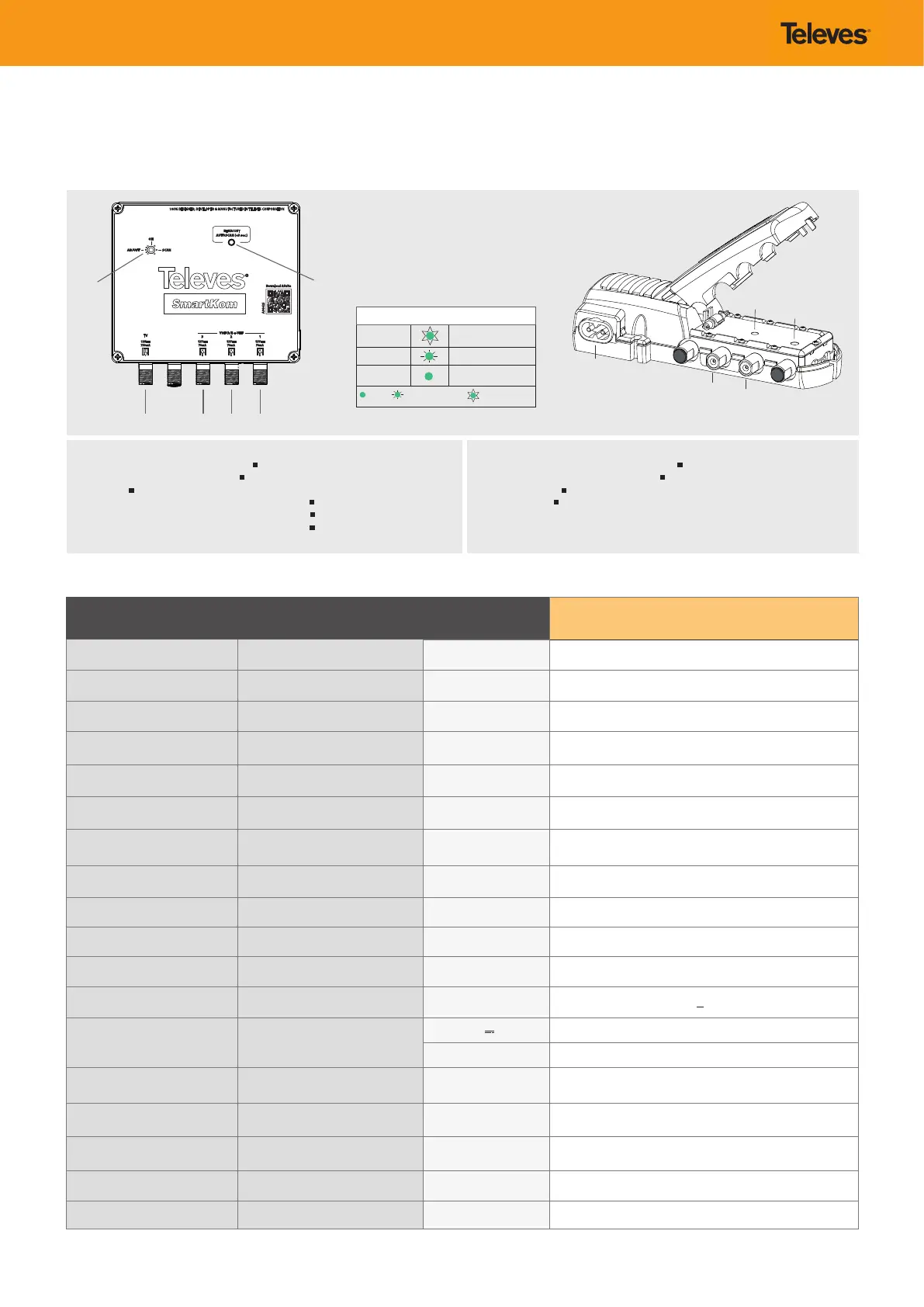

DESCRIPCIÓN DE CONEXIONES Y CONTROLES / DESCRIPTION OF CONNECTIONS AND CONTROLS
AMPLIFICADOR DE MÁSTIL SMARTKOM / SMARTKOM MAST
AMPLIFIER - REF. 531980
FUENTE DE ALIMENTACIÓN / POWER SUPPLY UNIT
- REF. 550280
1. LED encendido / Ajuste / Escaneo LED power on / Adjust / Scan
2. Reajuste/Escaneo automático Adjust/Automatic scan
3. Entrada Input
4. Salida Output
5. Power: 110-120 Vac
1. LED encendido / Ajuste / Escaneo Led power on / Adjust / Scan
2. Reajuste / Escaneo automático Readjust / Autoscan
3. Salida Output
4. Entrada 3 VHF low/VHF high/UHF + DC Entrada Input 3 VHF low/VHF high/UHF
5. Entrada 2 VHF low/VHF high/UHF + DC Entrada Input 2 VHF low/VHF high/UHF
6. Entrada 1 VHF low/VHF high/UHF + DC Entrada Input 1 VHF low/VHF high/UHF
INDICACIONES/INDICATIONS - LED
SCAN
Buscando canales
Searching for channels
ADJUST
Ajustando / Adjusting
ON
Encendido
Switched on
: Parpadeo rápido
Fast blink
: Parpadeo lento
Slow blink
: ON
1
2
5
3
4
