-182-
Topraklama terminali.
Statik elektrik veya yıldırımın NVR'ye zarar vermesini önlemek için, NVR'nin topraklama
terminalini bir topraklama kablosuyla binanın topraklama terminaline veya topraklama
terminaline bağlayın.
Güç girişi.
NVR'ı çalıştırmak için verilen güç adaptörünü kullanın.
POWER
PoE
PORTS
LAN
AUDIO
IN
AUDIO
OUT
HDMI
VGA
USB
Hızlı Ethernet LAN bağlantı noktası.
Yönlendirici ve anahtar gibi cihazlara bağlanmak için kullanılır.
Ses girişi bağlantı noktası.
Manyetikler gibi ses giriş cihazlarına bağlanmak için kullanılır.
Ses çıkış bağlantı noktası.
Aktif hoparlörler gibi ses çıkış cihazlarına bağlanmak için kullanılır.
HDMI bağlantı noktası.
Ses ve video çıkışı için bir HDMI kablosu kullanarak monitörünüzü veya TV'nizi bu bağlantı
noktasına bağlayın.
VGA bağlantı noktası.
Video çıkışı için bir VGA kablosu kullanarak monitörünüzü bu bağlantı noktasına bağlayın.
USB 2.0 bağlantı noktası.
Fare ve USB depolama aygıtı gibi aygıtlara bağlanmak için kullanılır.
Tanım
Bağlantı
noktası
İpuçları
- Önerilen Ethernet kablosu: CAT 5 veya daha iyisi.
- Güç kaynağı mesafesi:
• Normal Mod (varsayılan): 100 m'ye kadar
• Uzun Menzilli Mod: 250 m'ye kadar
IEEE 802.3af/at PoE güç kaynağını destekleyen hızlı Ethernet bağlantı noktası. Kameralara
bağlanmak için kullanılır.
İpuçları
HDD’nin montajı ve değişimi sırasında lütfen NVR’ın gücünü kesin, aksi takdirde HDD tespit edilemeyebilir ve hatta zarar
görebilir.

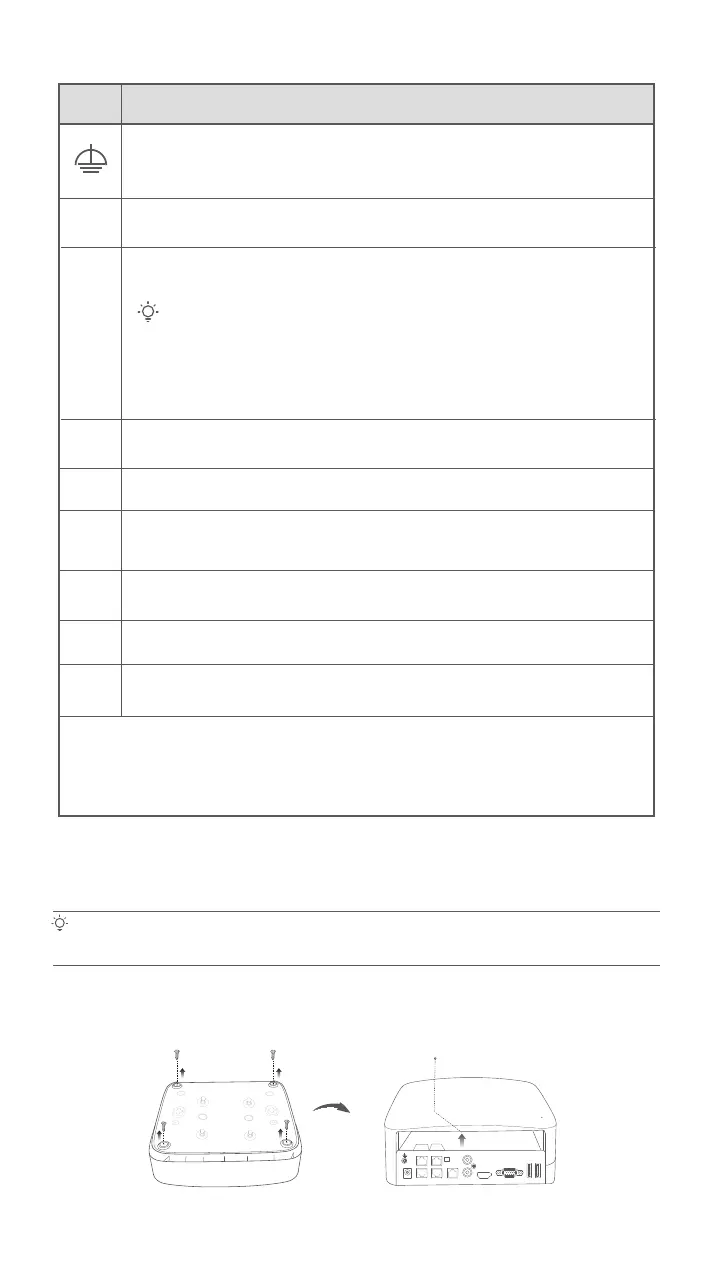

I HDD’nin kurulumu
Bu kit HDD içermez. Lütfen onu kendiniz hazırlayınız. Gözetim için yerleşik bir HDD kullanılması önerilir.
Ԯ
Alttaki vidaları sökün ve NVR’ın koruyucu kapağını çıkarın. Vidaları daha sonra tekrar kullanmak üzere
saklayın.
POWER
POWER PoE PORTS LAN AUDIO HDMI
OUT
1 3
2 4
VGA USB1 USB2
IN
Çevir
Kapağı çıkar
Duvara montaj delikleri
Duvara montaj malzemeleri kendi kendine hazırlanır. Plastik vida ve ankrajların tavsiye edilen özellikleri:
Vida: diş çapı: 3 mm, uzunluk: 14 mm; kafa çapı: 5.2 mm
Plastik ankraj: iç çap: 6,0 mm; uzunluk: 26,4 mm
