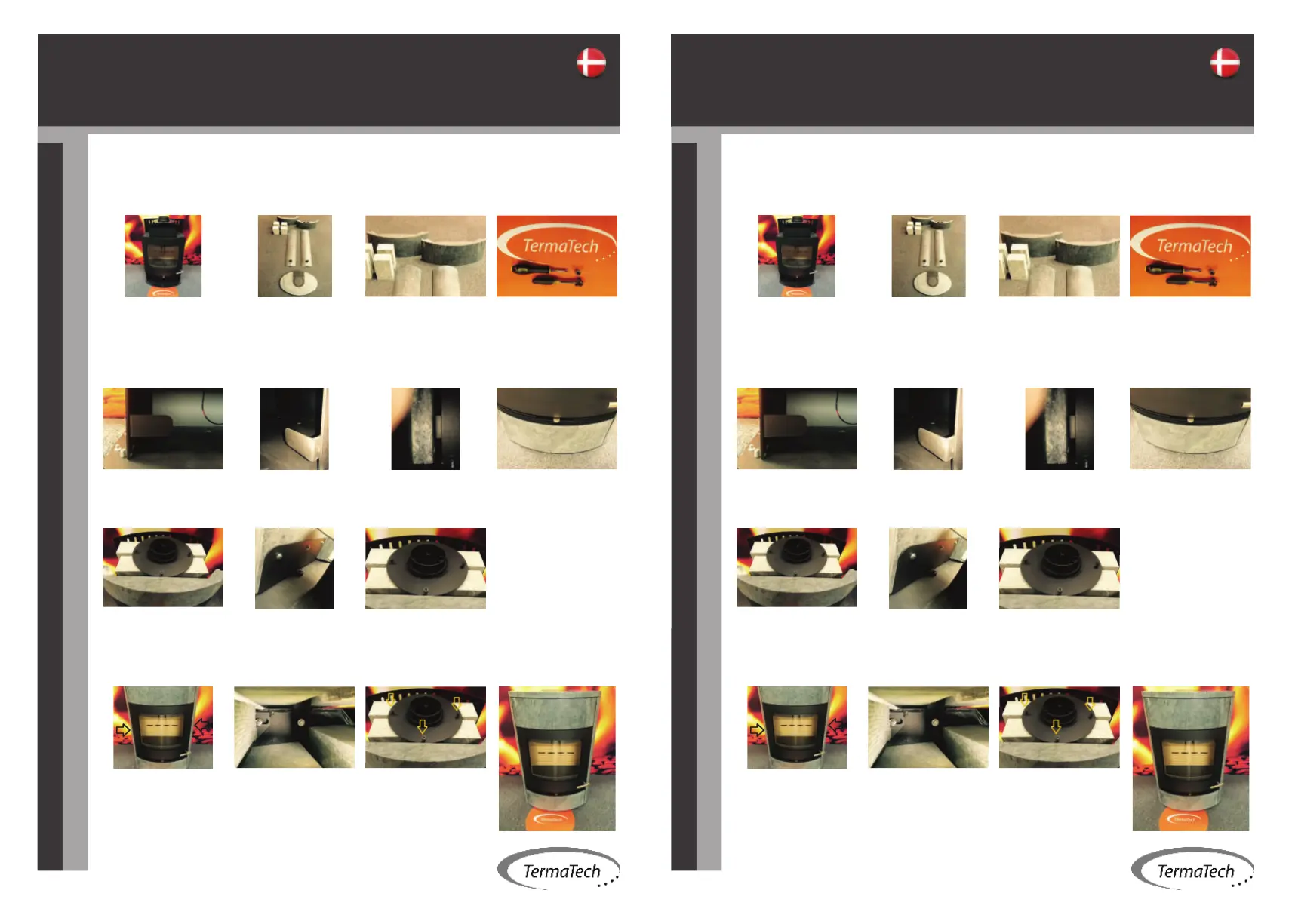

Monteringsvejledning
TT22HST Heat-Storage
5: Bundsten
De medfølgende vinkelbeslag monteres indvendigt i brændefaget. Beslagene monteres og justeres til så stenene bliver på sin plads og
ugter med kanterne på ovnen.
DK
1: Start med at placere ovnen
det ønskede sted i boligen.
Er der valgt en formskåret
gulvplade skal man huske
at montere de medfølgende
stilleskruer under ovnen, (Er i
askeskuen)
2: Pak stenene ud. Billedet
herunder viser de sten dele
som medfølger (vær forsigtig,
kanter og hjørner beskadiges
nemt).
4: Til montering anvendes en
10mm nøgle.
3: De to frontsten er ens. Det
er derfor underordnet hvilken
sten der placeres hhv. i bunden
og toppen.
6: Top frontsten
Stenen er forberedt med 3 X
gevind huller hvor de medføl-
gende bolte og spændskiver
skal anvendes.
7: Placer stenen op mod metal-
pladen således at gevindhuller
passer i de forberedte huller og
spænd derefter stenen fast med
en 10mm topnøgle.
8: Varmelagringssten
Placer de 4 varmelagringssten
som vist her.
9: Sidesten
Til montering skal der anvendes en 10mm top, monteret på en
forlænger. Til befæstelsen skal der anvendes de medfølgende
beslag med metalstift og 10mm bolt og spændeskive.
Det vil være muligt at justere stenene ud. Sørg for at stenene har
samme afstand i begge sider af ovnen.
10: Topsten
Topstenen skal placeres løst på
toppen således, at de forbe-
redte huller passer med de
monterede gevind stave med
påmonterede bolte.
4
Denne vejledning er til for montering af stensæt tilhørende TT22HST.
Læs grundigt denne brugs- og monteringsvejledning inden opsætning af din nye brændeovn.
Bemærk: Der er tolerancer i sten og det kan være nødvendigt at justere de forskellige dele. Der vil være farve- og struktur forskelle
i stenene, da fedsten er et naturmateriale.
Montageanleitung für den TT22HST
Heat-Storage
5: Bodenstein
Die mitgelieferten Winkelbeschläge werden in das Holzfach montiert. Die Beschläge werden so lange eingestellt bis die Steine richtig
sitzen und bündig mit den Kanten sind.
DE
1: Stellen Sie den Ofen an der
gewünschten Stelle auf. Haben
Sie eine Form Vorlegeplatte
gewählt, müssen die mitge-
lieferte Stellfüβe unter dem
Ofen montiert werden (liegen in
der Ascheschublade im Feuer-
raum).
2: Packen Sie zuerst die Steine
aus (siehe Foto unten). Bitte
beachten Sie die Steine werden
sehr leicht beschädigt.
4: Für die Montage wird ein
10mm Schraubenschlüssel
benötigt.
3: Die zwei Frontsteine für
oben und unten sind gleich.
Verwenden Sie einfach eine für
oben und eine für unten.
6: Top Frontstein
Die Steine sind mit 3 x Ge-
windelöchern vorbreitet, wo
die mitgelieferten Bolzen und
Unterlegscheiben reinpassen.
7: Der Stein muss gegen die
Metalplatte platziert werden,
damit alle Gewindelöcher in die
vorbereiteten Löcher passen.
Danach mit einem 10ér Schrau-
benschlüssel festziehen.
8: Wärmespeicherungsmodule
Legen Sie die 4 Wärmespeicher-
ungsmodule wie unten (siehe
Foto)
9: Seitensteine
Ein 10mm Schraubenschlüssel mit Verlängerung wird für die
Montage verwendet. Für die Befestigung werden die mitgelieferte
Beschläge mit Metalstift, 10mm Bolzen und Unterlegscheiben
verwendet. Es ist möglich die Steine zu richten. Die Steine sollten
an beiden Seiten den gleiche Abstand haben.
10: Topplatte
Die Topplatte wird oben auf
dem Ofen lose aufgelegt, damit
die vorbereiteten Löcher auf die
Gewinde mit Müttern passen.
1
Wir bitten Sie, die Montageanleitung vor dem Gebrauch vollständig und aufmerksam durchzulesen. Lesen Sie bitte auch die
Gebrauchsanweisung/Montageanleitung für die TT22- Serie.
Bitte beachten: Es besteht eine natürlich vorkommende Variation in der Struktur und Oberäche des Steins. Für die Steine müssen
Toleranzen berechnet werden und es kann notwendig sein, dass die verschiedenen Teile angepasst werden müssen.
