57

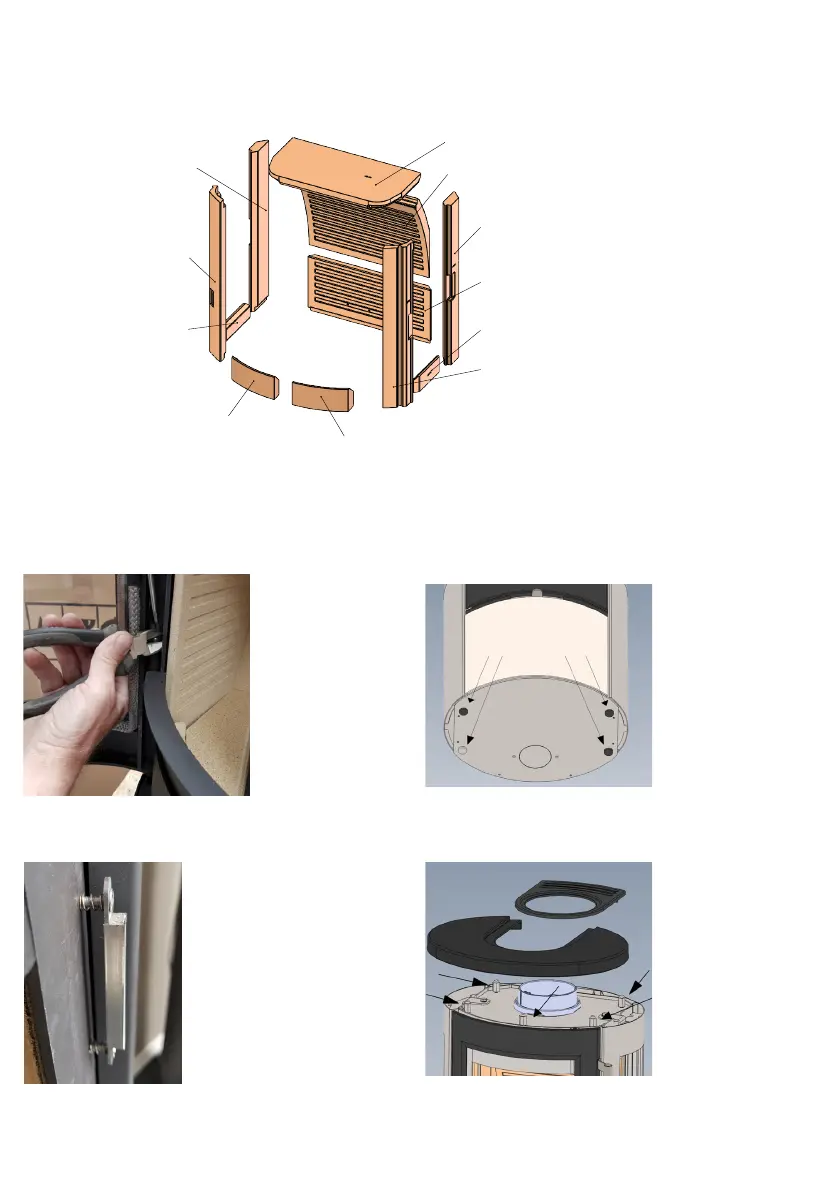

Tegninger med forklaring
Utskifting av isolasjonsplater
10. Art.:No. 400-575
11. Art.:No. 400-574
2. Art.:No. 400-586
7. Art.:No. 400-588
5. Art.:No. 400-587
9. Art.:No. 400-532
8. Art.:No. 400-533
3. Art.:No. 400-584
6. Art.:No. 400-588
4. Art.:No. 400-585
1. Art.:No. 400-573
Material:
Scale:
Tegningsnr. / emnenavn:
Title:
Model:
Initialer:
Revision
1:5
TT23G
PROPRIETARY AND CONFIDENTIAL. The information contained in this drawing is the sole property of TermaTech AS.
Any reproduction in part or as a whole without the written permission of TermaTech AS i prohibited.
Denne tegning er vor ejendom, den må ikke kopieres på nogen måde
og ikke gøres tilgængelig for trediemand uden vor skriftelige tilladelse
EMN
Created date
40120 Verm. assy TT23G
Gunnar Clausens Vej 36
DK-8260 Viby J.
Samlet verm. til TT23G
Assembly
07-10-2021
Rev.
C
Generel tolerance:
DS/EN22768-m
27-01-2020
Følg den numeriske
rekkefølge.
Justering av autolukking/demonter Justering av bein
Fjern stiften og stram
skruen (med uret)
avhengig av hvor rask
dør skal lukke og isæt
stiften.
Ønskes autolukning
demontert, fjerns
stiften helt.
Denne lukkeanord-
ningen er ikke et krav
i DK/NO/SE og kan
derfor fjernes om det
ønskes.
De 4 stilleføtter juste-
res utenfra med en
25 mm gaelnøkkel.
Eller fra innsiden
med 5mm unbraco-
nøkkel.
Justerer trekk i døren Justering av topplaten
For å endre trekk i døren, ju-
steres de to magnetmoduler.
Topplaten justeres
passende med de 5
skruer som ndes
under topplaten.
