67

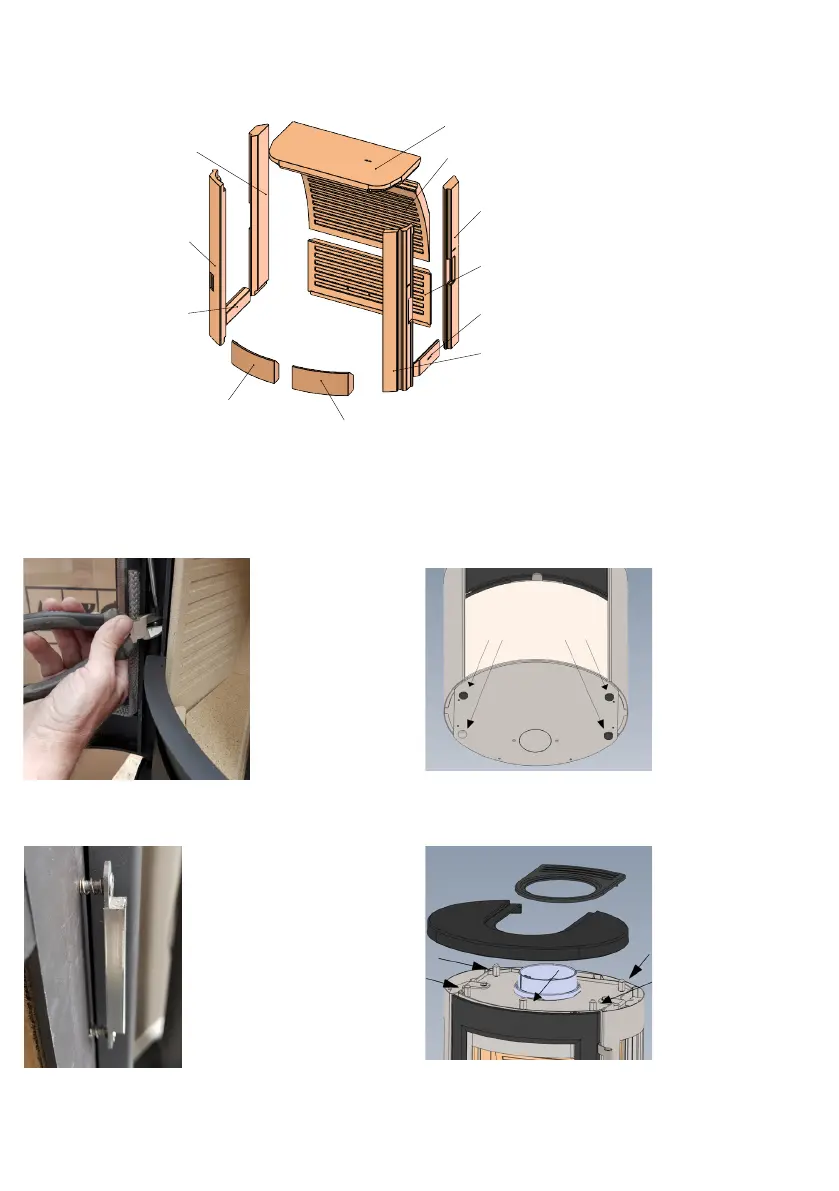

Dessin explicatif
Remplacement des vermiculites
10. Art.:No. 400-575
11. Art.:No. 400-574
2. Art.:No. 400-586
7. Art.:No. 400-588
5. Art.:No. 400-587
9. Art.:No. 400-532
8. Art.:No. 400-533
3. Art.:No. 400-584
6. Art.:No. 400-588
4. Art.:No. 400-585
1. Art.:No. 400-573
Material:
Scale:
Tegningsnr. / emnenavn:
Title:
Model:
Initialer:
Revision
1:5
TT23G
PROPRIETARY AND CONFIDENTIAL. The information contained in this drawing is the sole property of TermaTech AS.
Any reproduction in part or as a whole without the written permission of TermaTech AS i prohibited.
Denne tegning er vor ejendom, den må ikke kopieres på nogen måde
og ikke gøres tilgængelig for trediemand uden vor skriftelige tilladelse
EMN
Created date
40120 Verm. assy TT23G
Gunnar Clausens Vej 36
DK-8260 Viby J.
Samlet verm. til TT23G
Assembly
07-10-2021
Rev.
C
Generel tolerance:
DS/EN22768-m
27-01-2020
Pour installer les
vermiculites, suivez
l’ordre chronologique
et au sens envers
pour les sortir.
Réglage de la fermeture automatique Réglage des pieds
Enlevez la goupille
et serrez la vis (dans
le sens de l’aiguille
d’une montre) en
fonction de la vitesse
de fermeture souha-
itée.
Remettez la
goupille.
Les 4 pieds réglables
se règlent soit en
passant par le trou
d’arrivée d’air frais au
dos du poêle avec une
clé allen 5mm, soit
en passant dessous
du poêle avec une clé
mixte 25mm
Ajustement du tirage de la porte Réglage du plateau supérieur
Le tirage de la porte est réglé
en ajustant les deux aimants.
Enlevez le plateau
et visez les vis de
pose tout en bas puis
revissez-les vers le
haut individuellement
pour les mettre à
niveau.
