TT23RG/RGS/RGW

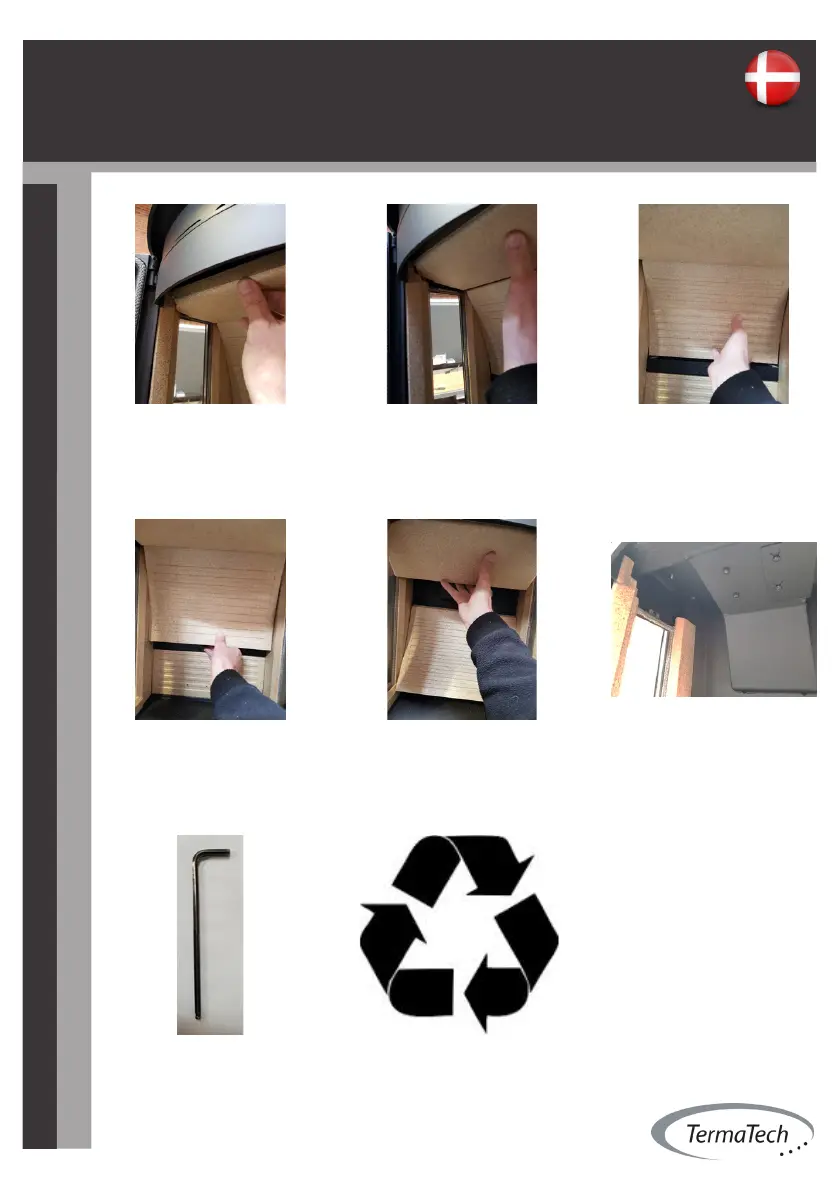

Demontage der Vermiculite zur Reinigung des
Kaminofens und des Schornsteins
1: Die obere Rauchum-
lenkung wird nach vorne
geschoben.
DE
7: Setzen Sie nach dem
Reinigen des Kaminofens die
Vermiculite wieder in den
Kaminofen ein.
2: Die obere Rauchumlen-
kung wird vorsichtig über die
beiden Vermiculite-pfosten
im Kaminofen gehoben.
3: Sobald die obere Rau-
chumlenkung (Punkt 2)
angehoben ist, kann die
obere Vermiculite Rückwand
über dem Tertiärluft Kanal
angehoben werden.
4: Die obere Vermiculite
Rückwand wird über den
Tertiärluft Kanal bewegt und
am Boden der Brennkammer
abgelegt.
5: Die obere Rauchumlen-
kung kann jetzt entfernt
werden.
6: Lösen Sie die 4 In-
busschrauben mit einem
4mm Inbusschlüssel (Siehe
Foto Nr. 6a). Die Stahlum-
lenkungen 1 und 2 werden
leicht zurückgeschoben
und können dann entfernt
werden. Der Kaminofen ist
jetzt zur Reinigung bereit.
6a: Werkzeug - Unbrako
4mm
