TT23RG/RGS/RGW
Demontering av vermeculit och rökvändarhyllor
inför sotning av rökkanal

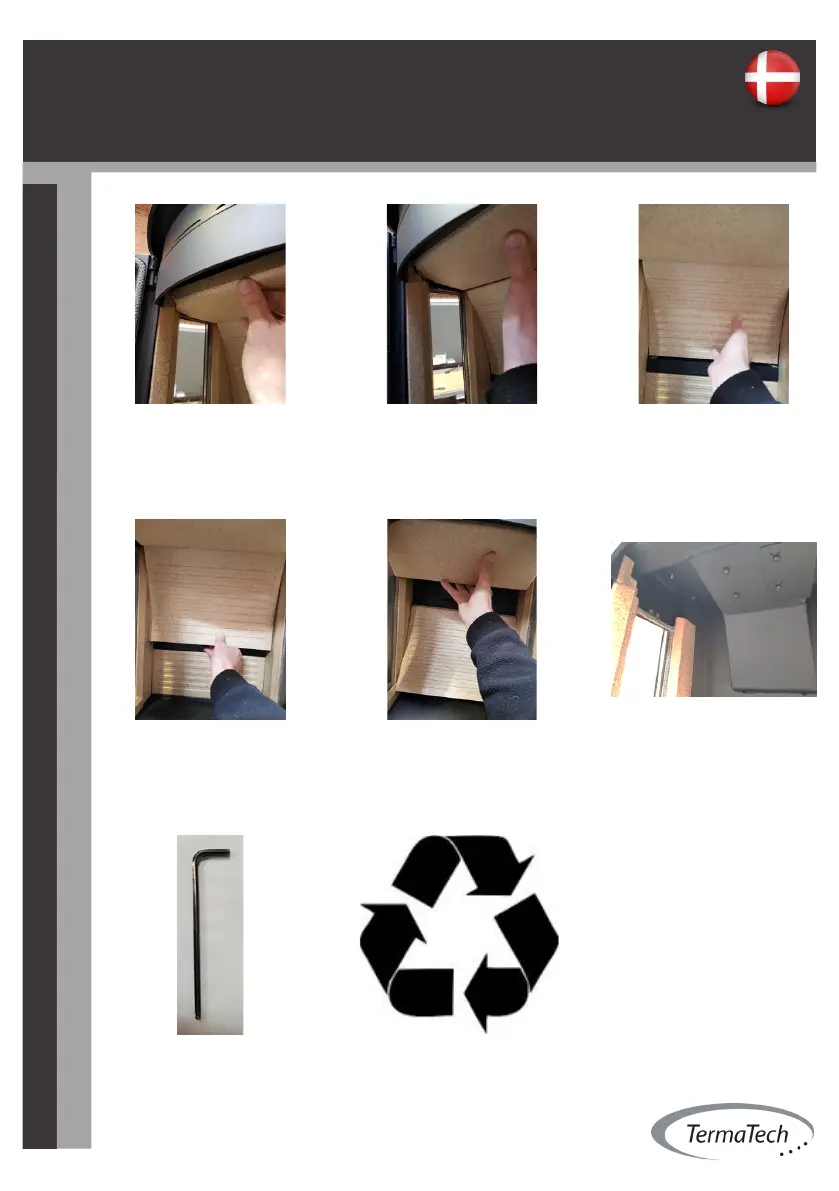

1: Övre rökvändarhylla i
vermeculit lyfts upp något i
framkant.
S
7: Efter sotning, montera
tillbaka detaljerna i omvänd
ordning.
2: Rökvändarhyllan lyfts se-
dan försiktigt framåt så att
den vilar ovanpå de främre
sidostenarna av vermeculit.
3: Nu nns det plats till att
lyfta den övre ryggplattan av
vermeculit uppåt och sedan
utåt, över tertiärplåten med
lufthål i.
4: Ryggplattan sänks sedan
försiktigt ner så att den vilar
på brännkammarbotten.
5: Övre rökvändarhylla kan
nu avlägsnas.
6: Lossa på de fyra
skruvarna med en 4mm
insexnyckel (se bild 1). De
två nedre rökvändarhyl-
lorna i metall skjuts något
bakåt så att de enkelt kan
avlägsnas. Brännkammaren
och rökkanal är nu klar för
rengöring.
6a: Verktyg - Insexnyckel
4mm
