El certificado de conformidad confirma
que este producto cumple las directrices
de acuerdo con 89/336/EEC.

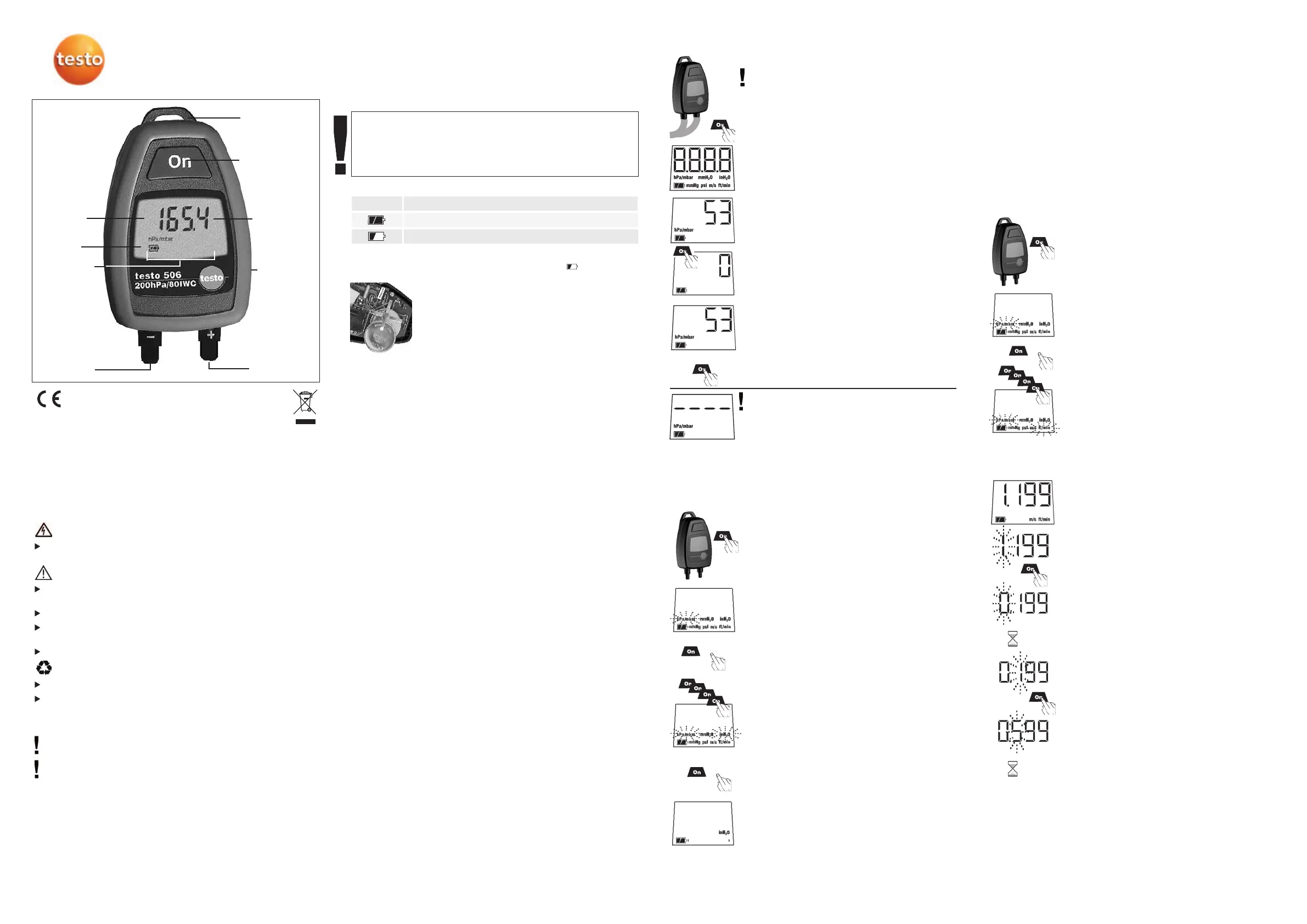

testo 506
Instrucciones
Por favor, lea atentamente las siguientes instrucciones de seguridad:
Evitar electricidad:
No utilizar nunca el instrumento para medir en o cerca de partes con
carga eléctrica.
Seguridad del producto:
El instrumento sólo puede utilizarse dentro del rango de parámetros
especificado en los datos técnicos.
Por favor, manipule con cuidado el instrumento.
El instrumento sólo puede abrirse si así está explicitamente descrito en
el manual de instrucciones para su mantenimiento.
No debe forzarse nunca.
Eliminación:
Por favor, deposite las pilas agotadas en los contenedores adecuados.
Envíenos el logger cuando ya no quiera utilizarlo más. Nosotros nos
encargaremos de su eliminación.
Información importante
El signo de exclamación indica las notas y los casos especiales de
manejo del instrumento.
Por motivos técnicos, la velocidad del visualizador de cristal líquido
disminuye cuando las temperaturas son inferiores a 0 °C (aprox. 2 s a
-10 °C, aprox. 6 s a -20 °C). No afecta a la exactitud de la
medición.
Instrucciones básicas de seguridad
Garantía
Utilización del instrumento para su finalidad
Funcionamiento
Funcionamiento
El testo 506 se utiliza para medir presión positiva o negativa y presión
diferencial en gases (Ver datos de pedido para los rangos de medición). El
testo 506 (0 a 500 Pa) también sirve para medir la velocidad del aire con
un tubo Pitot.
Gracias a su resistencia y fácil manejo, es ideal para mantenimiento y
reparación de máquinas de calefacción, ventilación y aire acondicionado.
Todas las presiones en el rango postivo también pueden medirse en el
rango negativo (ejemplo: en el rango 0 a 200 hPa/mbar, el instrumento
también puede medir presión negativa 0 a -200 hPa/mbar). Compruebe que la
conexión es correcta (presión positiva +, presión negativa -)!
El testo 506 se ajusta automáticamente a cero cuando se conecta.
El testo 506 se desconecta automáticamente después de 16 min (función
Auto Off).
- Conectar los tubos al testo 506.
- Poner en funcionamiento el testo 506 con la tecla On .
- Se realiza un test de segmentos.
Nota
No todos los segmentos están disponibles en todas
las versiones del instrumento.
- Inicialización automática.
- Modo medición.
- Presionar On de nuevo para hacer el cero.
- Conectar los tubos a presión.
- Medir
- Presionar On > 5 s para desconectar el instrumento.
Se ha superado el rango
Nota
Si la presión es mayor que la sobrepresión
especificada, se destruirán los sensores.
Fijación
Tecla On
Visualizador
Lecturas
Parámetros
Departamento
de pilas
(detrás)
Presión
positiva
Presión
negativa
Capacidad
de la pila
Capacidad de la pila
Símbolo
10 - 100%
<10 % (
duración restante: aprox. 15 h)
Capacidad
Es necesario cambiar la pila cuando aparece el símbolo en el
visualizador.
- Abrir el departamento con un destornillador.
- Sacar las pilas agotadas de su departamento.
- Colocar las pilas nuevas (2 unid.) en su lugar.
¡Verificar la polaridad (+/-)!
- Chequear la densidad del aire y si es necesario
resetear (a 0 a 500Pa; estándard 1.199 kg/m
3
)
- Cerrar el departamento.
- El testo 506 ya está listo para su uso.
Cambio de pila
Tubo Pitot (300 mm long, Ø 4 mm, acero inox. max. 600 °C) ..........0635.2245
Tubo Pitot (350 mm long, Ø 7 mm, acero inoxl, max. 600 °C) ..........0635.2145
Tubo Pitot (500 mm long, Ø 7 mm, acero inox, max. 600 °C) ..........0635.2045
Tubo Pitot (1000 mm long, Ø 7 mm, acero inox, max. 600 °C) ........0635.2345
Tubo de conexión (5 m long, silicona, max. 700 hPa) ....................0554.0440
Cert. calibración ISO (pres., 3 puntos distribuidos en el rango med.)
......0520.0095
Cert. calibración ISO
(pres., 5 puntos distribuidos en el rango med.)
......0520.0005
Repuesto pila ..........................................................................0515.0028
Accesorios/Repuestos
Datos técnicos
Datos comunes
Unidades/Presión ......................hPa/mbar, mmH2O, mmHg, psi, inH2O
Media ..............................................Aire o todos los gases no corrosivos
Conexión presión ..............................................4/6 mm diámetro interno
Visualizador ..........................................................................LCD, 1 línea
Temperatura almacenamiento ............................................-20 a +70 °C
Temperatura funcionamiento ..................................................0 a 40 °C
Tipo de pila ..................................................2 x 3V pila botón (CR 2032)
Vida de la pila ......................................................................Aprox. 150 h
Dimensiones en mm ............................................................86 x 48 x 24
Peso ..................................................................................................55 g
testo 506 (0 a 500 Pa)
Rango ....................................................................................0 a 500 Pa
Exactitud* ..................................................................................± 2.5 Pa
Resolución ........................................1 Pa; 0,1 mmH
2
O; 0.001 en H
2
O;
................................................................................0.01 mmHg;0.001 psi
Rango/Velocidad ......................................................27 m/s; 5315 ft/min
Resolución /Velocidad ................................................0.01 m/s; 1 ft/min
Sobrepresión................................................................................4 veces
testo 506 (0 a 10/200 hPa/mbar)
Rango ..................................................................0 a 10 hPa/mbar (baja)
..........................................................................10 a 200 hPa/mbar (alta)
Exactitud* ........................................± 0.03 hPa /mbar (0 a 1 hPa/mbar)
..........................................±1.5% del fondo de escala (1 a 10 hPa/mbar)
......................±(1 hPa /mbar+ 1% del valor medido) (10 a 200 hPa/mbar)
Resolución
Baja: 0.01 hPa/mbar; 0.1 mmH2O; 0.001 enH2O; 0.01 mmHg; 0.001 psi
Alta: ............0.1 hPa/mbar; 1 mmH2O; 0.01 enH2O; 0.1 mmHg; 0.01 psi
Sobrepresión ............................................................................1.5 veces
* a temperatura de referencia + 22 °C
Garantía..........................................................................................2 años
Medición
Si la temperatura varía, el instrumento necesita 30
minutos para adaptarse a la nueva temperatura
ambiente.
Funcionamiento
- Mantener presionada la tecla On cuando se pone en
funcionamiento el instrumento.
- La última unidad seleccionada parpadea en el
visualizador.
- Dejar de presionar la tecla On .
- Mantener presionada la tecla On hasta que aparezca
la unidad deseada en el visualizador.
- Dejar de presionar la tecla On .
- El instrumento se iniciará con la nueva unidad.
- Mantener presionada la tecla On cuando se pone en
funcionamiento el instrumento.
- La última unidad seleccionada parpadea en el
visualizador.
- Dejar de presionar la tecla On .
Mantener presionada la tecla On hasta que aparezca
la unidad m/s (ft/min) .
- Aparece en el visualizador el valor 1.199 para
densidad en kg/m
3
(ajuste de fábrica).
- Parpadea la primera posición.
- Mantener presionada la tecla
On hasta que aparezca
el número deseado.
- Esperar 2 s; se ajusta el valor;
el cursor cambia a la siguiente posición.
- Parpadea la segunda posición.
- Mantener presionada la tecla On hasta que aparezca
el número deseado.
- Esperar 2 s; se ajusta el valor;
el cursor cambia a la siguiente posición.
- Hacer lo mismo para las posiciones 3 y 4
NOTA
Este valor puede seleccionarse entre 0,400 (valor min) y
1,599 (valor max.).
Los valores ajustados se conservan cuando el testo 506
(0 a 500 Pa) se conecta o apaga.
Cambio de unidades
Medición de velocidad de aire con el testo 506
(0 a 500 Pa) y un tubo Pitot
El testo 506 (0 a 10/200 hPa/mbar) tiene una función
de cambio automático del rango de medición.
El instrumento comienza con el rango superior y cambia
automáticamente al rango inferior después de 2 s.
Si se excede la presión de 10 hPa/mbar, el instrumento
cambia automáticamente al rango superior (resolución:
0.01 hPa/mbar ¿ 0.1 hPa/mbar).
Cambio de rango en el testo 506
<1 s
>5 s
2 s
2 s
