TESTO 506 - Page 6

De acordo com o certificado de conformidade,
o instrumento cumpre a norma 89/336/EEC.

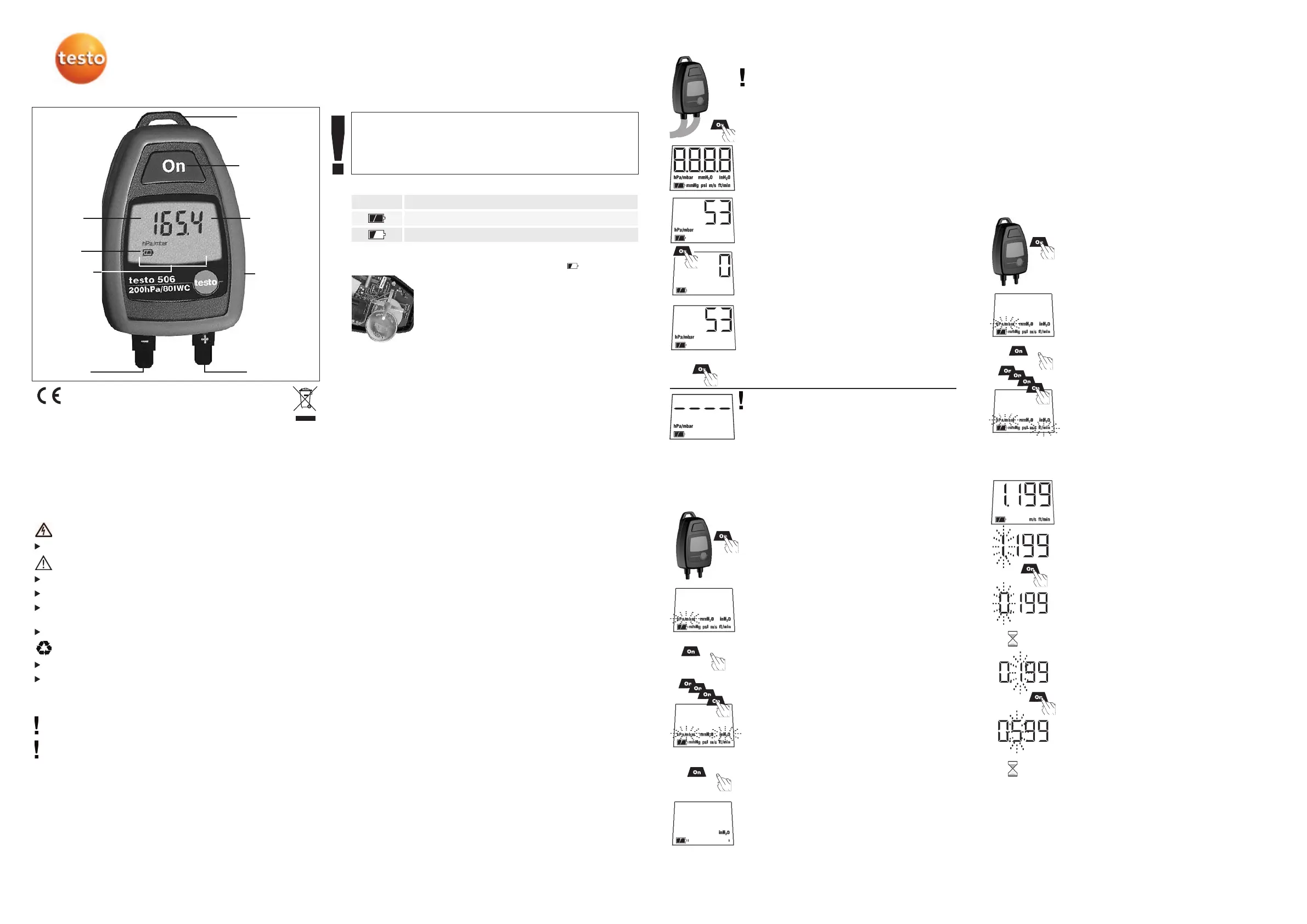

Funcionamento
Funcionamento
- Ligar os tubos ao testo 506.
- Ligar o testo 506 com a tecla On .
- Realiza-se um teste de segmentos.
Nota
Nem todos os segmentos estão disponíveis em todas
as versões do instrumento.
- Inicio automático.
- Modo de medição
- Pressionar a tecla On novamente para ajustar a zero.
- Ligar os tubos ao sistema de pressão.
- Medir
- Pressionar a tecla On para desligar o instrumento.
Excedeu a gama de medição
Nota
Uma pressão maior que a sobrecarga especificada
destruirá os sensores.
Medição
No caso de alteração da temperatura, o instrumento
precisa 30 minutos para se adaptar à nova
temperatura ambiente.
Funcionamento
- Pressionar a tecla On quando ligar o instrumento.
- A última unidade seleccionada cintila no visor.
- Deixar de pressionar a tecla On .
- Pressionar On até ver a unidade requerida no visor.
- Deixar de pressionar a tecla On .
- O instrumento começará com a nova unidade.
- Pressionar On ao mesmo tempo que liga o
instrumento.
- A última unidade seleccionada cintila no visor.
- Deixar de pressionar a tecla On .
- Pressionar On até ver a unidade m/s (ft/min) .
- Amostra-se no visor 1.199 para rho em kg/m
3
(ajuste
de fábrica).
- Cintila a primeira posição.
- Pressionar
On até alcançãr o digito requerido.
- Esperar 2 s; estabelecer o valor;
o cursor muda à seguinte posição.
- Cintila a segunda posição.
- Pressionar On até alcançãr o digito requerido.
- Esperar 2 s; estabelecer o valor;
o cursor muda à seguinte posição.
- Seguir os mesmos passos para as posições 3 e 4
NOTA
Pode seleccionar este valor entre 0,400 (valor min) e
1,599 (valor max.).
Os valores estabelecidos mantêm-se mesmo com o
testo 506 (0 a 500 Pa) ligado ou desligado.
Alterar as unidades de medida
Medir o caudal de ar com o testo 506
(0 a 500 Pa) e um tubo Pitot
O testo 506 (0 a 10/200 hPa/mbar) possui uma função
de desligar automático da gama de medição.
O instrumento inicia-se na gama de medição máxima e
muda automâticamente a uma gama de medição inferior
após 2 s.
No caso de exceder a pressão de 10 hPa/mbar, o
instrumento muda automaticamente a uma gama
superior (resolução: 0.01 hPa/mbar ¿ 0.1 hPa/mbar).
Mudar a gama de medição no testo 506
<1 s
>5 s
2 s
2 s
etc.
testo 506
Instruções
Por favor, leia atentamente as instruções de segurança:
Evite perigos eléctricos:
Não usar o instrumento num meio explosivo.
Preserve a segurança do produto:
Respeitar os parâmetros especificados nos dados técnicos.
Utilizar o instrumento adequadamente e para a sua finalidade.
Abrir o instrumento só se estiver específicamente indicado no manual
de instruções.
Não forçar o instrumento.
Para uma eliminação correcta:
Deposite as pilhas gastas nos pontos de recolha aconselhados.
Envie-nos directamente o instrumento uma vez finalizado o seu uso.
Nós o eliminaremos de um modo não agresivo para o meio ambiente.
Informação importante
As advertências e os casos especiais de utilização do instrumento
indicam-se com uma exclamação.
Devido a motivos técnicos, com temperaturas inferiores a 0 °C, a
velocidade do cristal líquido do visor reduz-se (aprox. 2 s a -10 °C,
aprox. 6 s a -20 °C). Não afecta a precisão da medição.
Instruções básicas de segurança
Garantia
Utilização do instrumento e sua finalidade
O testo 506 emprega-se para medir pressão positiva ou negativa e
pressão diferencial em gases (Ver dados de encomenda para gamas de
medição). O testo 506 (0 a 500 Pa) também pode medir, com um tubo
Pitot, o caudal do ar.
Graças a sua robustez e fácil funcionamento este instrumento é adequado
para serviço de atenção ao cliente e manutenção de aquecimento,
ventilação e ar condicionado.
Todas as pressões positivas também podem medir-se na gama negativa
(Exemplo: na gama de medição de 0 a 200 hPa/mbar, o instrumento
também pode medir pressão negativa de 0 a -200 hPa/mbar). Verifique
uma ligação correcta (pressão positiva +, pressão negativa -)!
O testo 506 ajusta-se o zero automâticamente ao ligar.
O testo 506 desliga-se automaticamente após 16 min (função AutoOff).
Suspensão
Tecla On
Visor
Leituras
Parâmetros
Compartimento
da pilha
(posterior)
Pressão
positiva
Pressão
negativa
Capacidade
da pilha
Capacidade da pilha
Simbolo
10 - 100%
<10 % (
duração restante: aprox. 15 h)
Capacidade
É necessário mudar a pilha quando aparecer o simbolo no visor.
-Abrir a caixa com uma chave de fendas.
-Retirar as pilhas gastas do compartimento de pilhas.
-Colocar as pilhas novas (2 unid) no compartimento
de pilhas. Assegure a polaridade correta (+/-)!
- Examinar densidade do ar e se é necessário
resetear (a 0 a 500Pa; padrão 1.199 kg/m
3
)
-Fechar o compartimento.
-O testo 506 já está pronto.
Mudar a pilha
Tubo Pitot (300 mm long, Ø 4 mm, aço inox. max. 600 °C)..............0635.2245
Tubo Pitot (350 mm long, Ø 7 mm, aço inox., max. 600 °C) ............0635.2145
Tubo Pitot (500 mm long, Ø 7 mm, aço inox., max. 600 °C) ............0635.2045
Tubo Pitot (1000 mm long, Ø 7 mm, aço inox., max. 600 °C) ..........0635.2345
Tubo de ligação (5 m long, silicone, max. 700 hPa) ......................0554.0440
Cert. de calibração ISO (press., 3 pontos distribuidos na gama med.)
....0520.0095
Cert. de calibração ISO
(press., 5 pontos distribuidos na gama med.)
....0520.0005
Peça de reposição da pilha....................................................0515.0028
Acessórios/Reposições
Dados técnicos
Dados comuns
Unidades/Pressão ......................hPa/mbar, mmH2O, mmHg, psi, inH2O
Substâncias ..................................................Ar ou gases não corrosivos
Ligação de pressão ..........................................4/6 mm diâmetro interno
Visor ......................................................................................LCD, 1 linha
Temperatura armazenamento ............................................-20 a +70 °C
Temperatura funcionamento ....................................................0 a 40 °C
Tipo de pilha........................................................2 x 3V botão (CR 2032)
Vida da pilha ........................................................................Aprox. 150 h
Auto Off..........................................................................................16 min
Dimensões em mm ..............................................................86 x 48 x 24
Peso ..................................................................................................55 g
testo 506 (0 a 500 Pa)
Gama de medição ................................................................0 to 500 Pa
Precisão* ..................................................................................± 2.5 Pa
Resolução ............................................1 Pa; 0,1 mmH
2
O; 0.001 in H
2
O;
................................................................................0.01 mmHg;0.001 psi
Gama de medição/Velocidade ................................27 m/s; 5315 ft/min
Resolução/Velocidade ................................................0.01 m/s; 1 ft/min
Sobrecarga ..................................................................................4 vezes
testo 506 (0 a 10/200 hPa/mbar)
Gama de medição ..............................................0 a 10 hPa/mbar (low)
..........................................................................10 a 200 hPa/mbar (high)
Precisão* ..........................................± 0.03 hPa /mbar (0 a 1 hPa/mbar)
..................................±1.5% valor do fundo da escala (1 a 10 hPa/mbar)
......................±(1 hPa /mbar+ 1% do valor medido) (10 a 200 hPa/mbar)
Resolução
Baixa: 0.01 hPa/mbar; 0.1 mmH2O; 0.001 inH2O; 0.01 mmHg; 0.001 psi
Alta: ..............0.1 hPa/mbar; 1 mmH2O; 0.01 inH2O; 0.1 mmHg; 0.01 psi
Sobrecarga ................................................................................1.5 vezes
* a uma temperatura de +22 °C
Garantia..........................................................................................2 anos
+
+
