Bedienungsanleitung EHP 3 Seite 3
___________________________________________________________________________
4. Beschreibung der elektro-hydraulischen Pumpe
4.1. Beschreibung der Komponenten
Das elektro-hydraulische Pumpaggregat mit unserer Typbezeichnung EHP 3
besteht aus folgenden Komponenten:

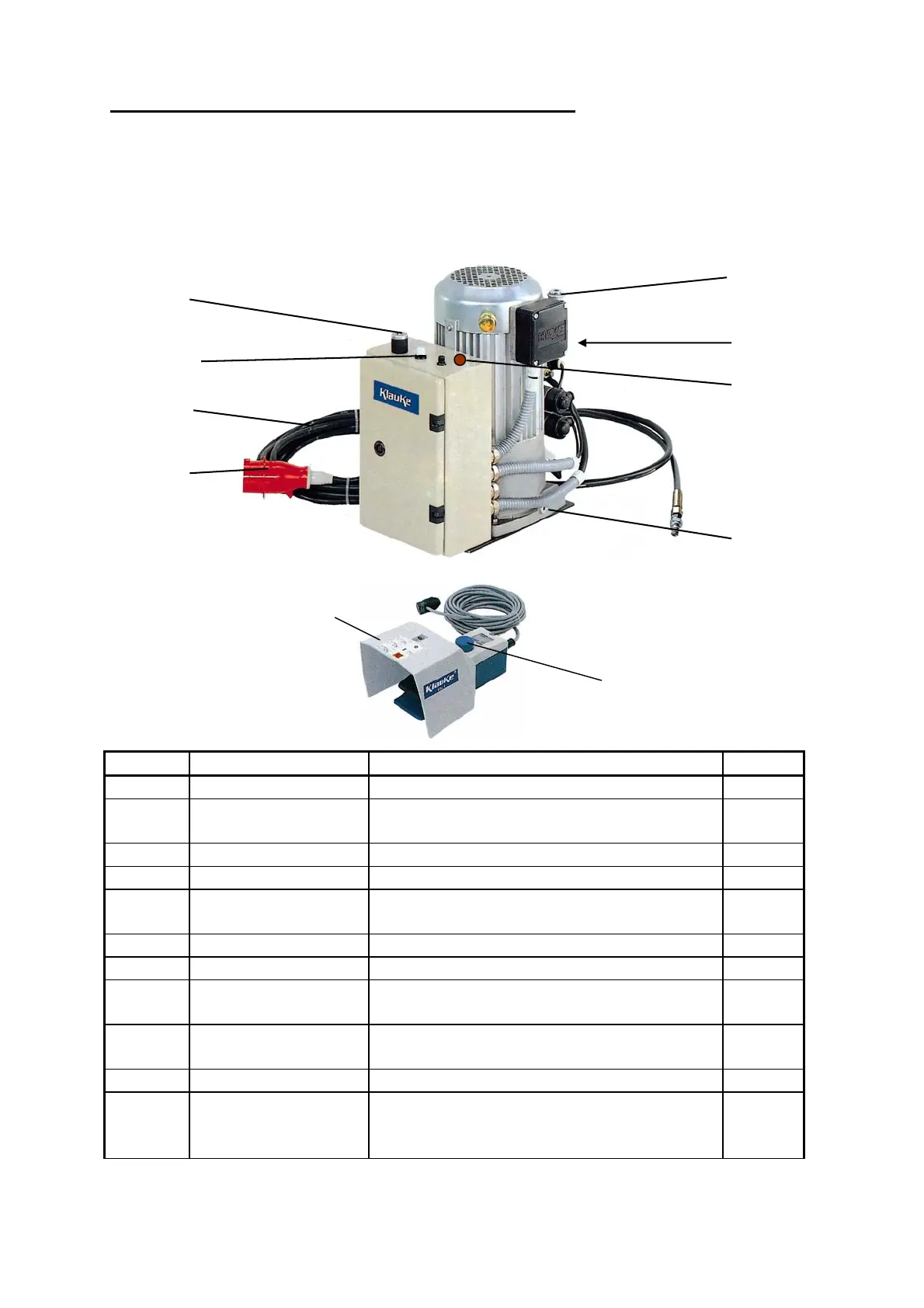

Bild 1
Pos.-Nr. 4
Pos.-Nr. 1
Pos.-Nr. 5
Pos.-Nr. 3
Pos.-Nr. 2
Pos.-Nr. 9
Pos. Nr. 7
Pos.-Nr 6
(Die Abbildung entspricht nicht in allen Details der gelieferten Version)
Sicherheitsfußschalter
Pos.-Nr. 8
Entriegelungsknopf
Pos.-Nr. 11
Tabelle 1
Pos.-Nr. Bezeichnung Funktion Referenz
1 Schlüsselschalter für Netzstrom S 3, 5
2 Schlüsselschalter/
Steckvorrichtung
für Zweihandbetrieb/Steckvorrichtung für
den Sicherheitsfußtaster
S 3, 5
3 Betriebskontrollampe zeigt die Betriebsbereitschaft an. S 3
4 Öleinfüllstutzen Einfüllstutzen für neues Hydrauliköl S 3, 7
5 Ölstandskontrollglas Ablesevorrichtung für die eingefüllte Menge
des Hydrauliköls
S 3, 7
6 Ölablaßschraube Ablaßschraube für verbrauchtes Hydrauliköl S 3
7 Netzstecker für Dreh- bzw. für Wechselstrom S 3, 5
8 Sicherheitsfußschalter Dreistufigen Betätigungsschalter für den
Fußbetrieb
S 3, 4
9 Hydraulikschlauch Stahlarmierter Hochdruckhydraulikschlauch
mit CEJN Kupplungsstecker
S 3, 4, 5,
6, 7, 9
10 Handgriff Transportgriffe für die Pumpe S 3
11 Entriegelungsknopf Dient zur Wiederinbetriebnahme des Fuß-
schalters nach Inanspruchnahme der 3‘ten
Stufe
S 5
