F
E
D
C
21
53 4
B
A
1 2 3 4 5
76
98
F
E
D
C
6 7 8 9
B
A
DRAFT.
CHECKED BY
ACCESSORIES
FILE NAME PAGE N.
DIRECTORY DATE
G
G
A.FRIZZIERO A.FRIZZIERO
1/1
DOMOTICA-ITA
filo blu
19/10/2021
N HI
MED LOW
VAL1 VAL2
L
WALL PAD
LOW
VAL1VAL2
TO SLAVE UNIT
DELAY
MED
HI N
CONTACT
L
N
PUMP
L
N
FILTER
L
N
HEATER
N
COOLING
L
HEATING
FUSE
L N
GND
IN AC230V
DC MOTOR
ROOMCOM1STEP1
DIP SWITCH
321
ON
ME
54
WATER
N
L
230V-50 Hz
DIP SWITCH :
1 ON
2 ON
3 ON
4 OFF
5 OFF
SONDA DI
TEMPERATURA
SCAMBIATORE (2)
(OPTIONAL)
CONTATTO
FINESTRA (1)

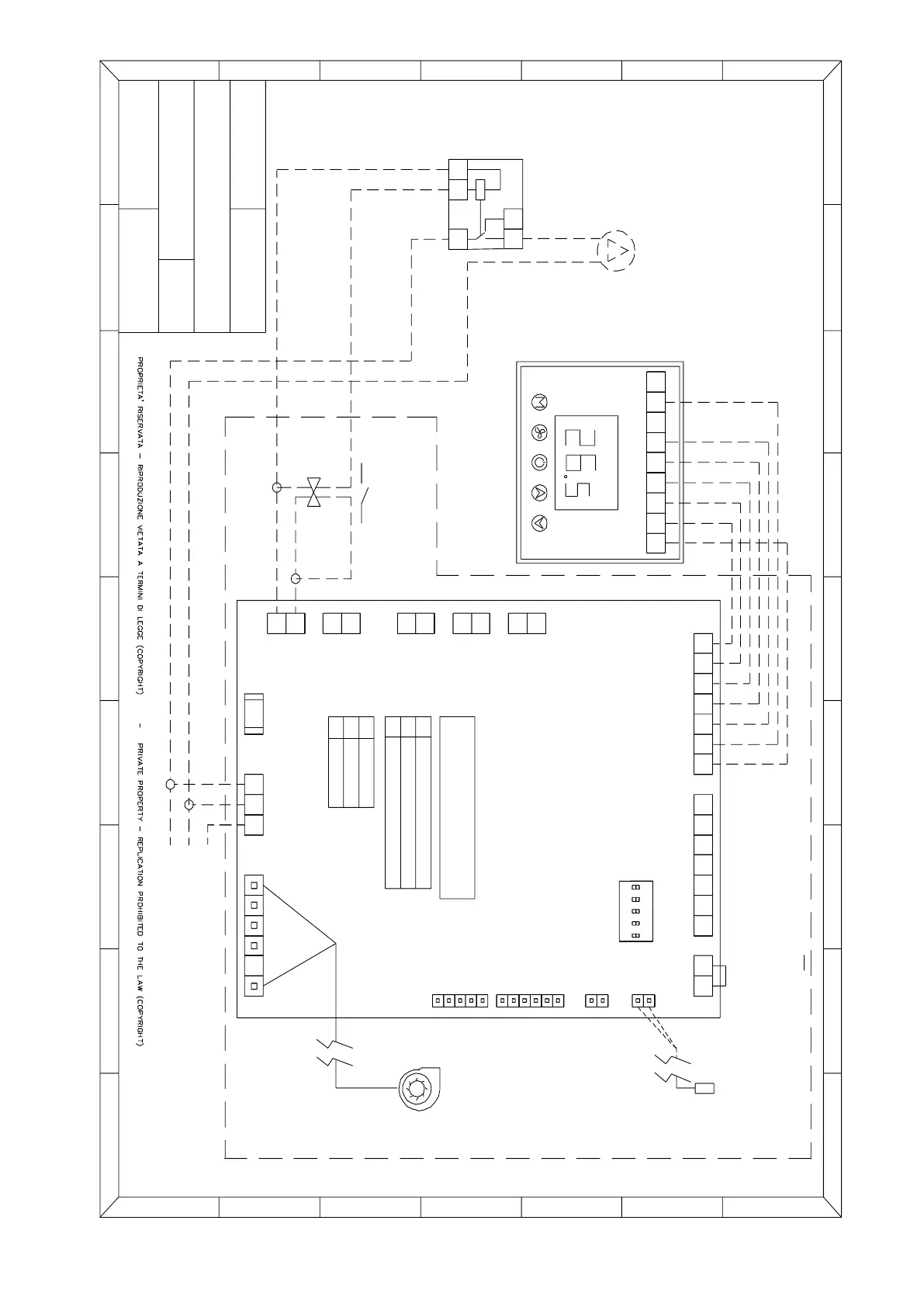

Ventilconvettore
CTOP2WF
1 2 3 4 5 6 7 8 9
REVERSO + CTOP2WF + V2AM (pompa di rilancio)
AC220V-L
AC220V-N
HIGH
MED
OPEN
CLOSE
LOW
OPEN
CLOSE
HEAT VA LVE
COOL VALVE
filo marrone
filo grigio
filo nero
A2A1
RELAY
POMPA
FARE ATTENZIONE A NON
INVERTIRE FASE E NEUTRO
SIA NELL'UNITÀ MASTER
CHE NELL'UNITÀ SLAVE.
(2) LA SONDA DEVE ESSERE POSIZIONATA, IN
PROSSIMITÀ DELL'INGRESSO DELLA BATTERIA, COME
INDICATO NELLE ISTRUZIONI. QUESTA MISURERA' LA
TEMPERATURA DELL'ACQUA E IN RISCALDAMENTO IL
VENTILATORE PARTIRA' SOLO SE LA TEMPERATURA E'
SUPERIORE AI 35°C (FUNZIONE DI TERMOSTATO DI
MINIMA).
(1) È POSSIBILE RIMUOVERE IL PONTE ELETTRICO DI
FABBRICA E UTILIZZARE IL CONTATTO COME CONTATTO
FINESTRA. IN QUESTO MODO, SE IL CONTATTO È CHIUSO,
L'UNITÀ FUNZIONERÀ SECONDO LE SUE IMPOSTAZIONI.
INVECE SE IL CONTATTO VIENE APERTO, L'UNITÀ SI
SPEGNERA' DOPO 30 SECONDI. QUANDO IL CONTATTO SI
RICHIUDE, L'UNITÀ RITORNERA' A FUNZIONARE CON LE
PRECEDENTI IMPOSTAZIONI.
SW1~3: impostazione velocità del motore
descrizione DIP switch
SW4
OFF
ON
tipo di controllo
termostato
telecomando ad infrarossi
SW5
OFF
ON
tipo di impianto
2 tubi
4 tubi
impostazione standard come indicato sopra
fare riferimento al manuale per impostazioni diverse
PE
L1
N
