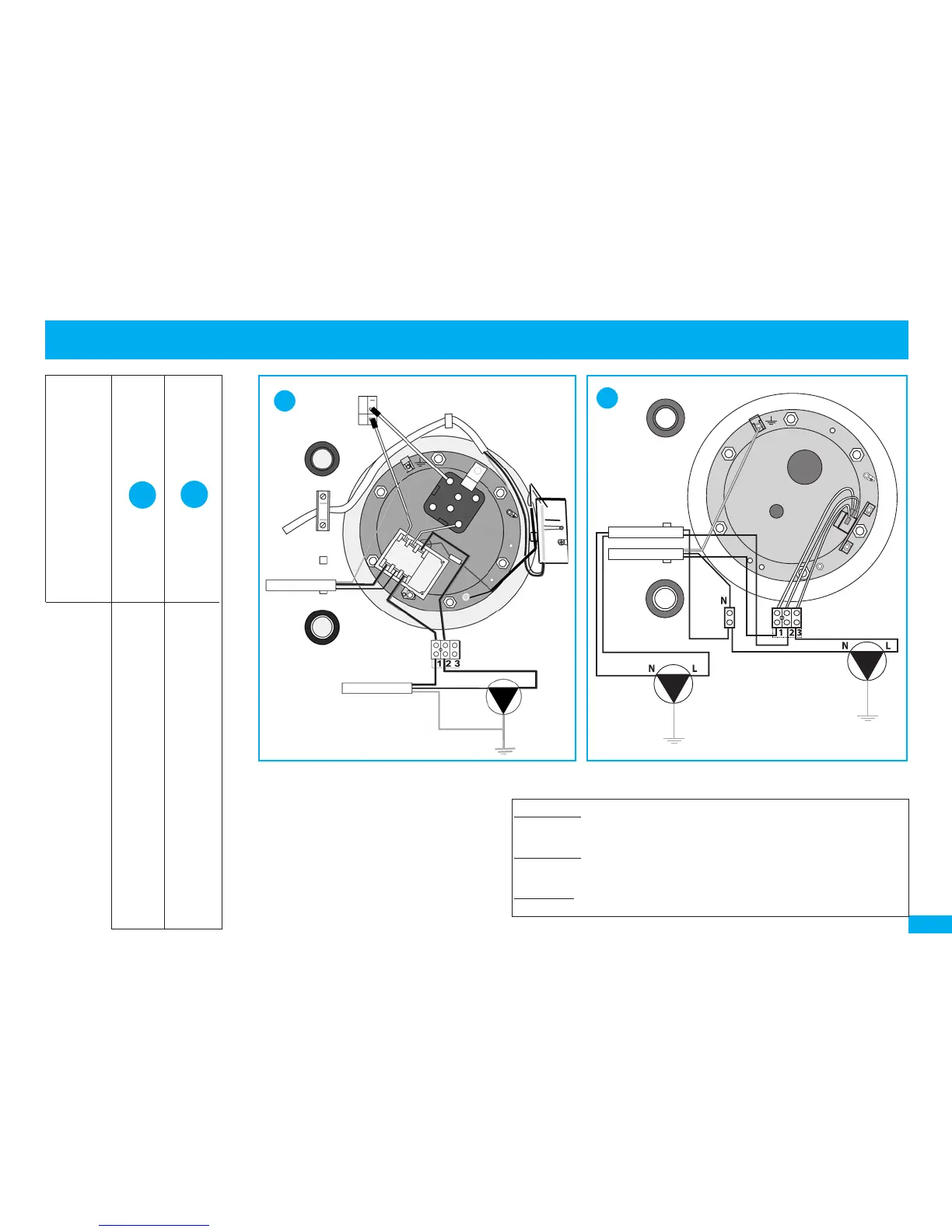

INDIRECT STORAGE WATER HEATERS* / ELECTRISCHE AANSLUITIGEN ACI COMBISPIRAAL*
Schémas non contractuels / Diagrams not contractually binding / Niet contractuele schema’s
N1
L1
1- Ph : Phase alimentation
2- S : Pompe «Circuit sanitaire»
3- Ch : Pompe «Circuit Chauffage
OBLIGATION : Pour bénéficier de la garantie, il est obligatoire de brancher
le système A.C.I.
OBLIGA
TION : You must plug in the A.C.I. system otherwise the guarantee
will not be valid.
VERPLICHT :
Om van de garantie gebruik te kunnen maken dient u
verplicht het A.C.I. systeem aan te sluiten.
Alimentation 230V stéatite
Câble non fourni
NL
Commande de pompe
Cable non fourni
POMPE ECS
DHW pump
Pomp
warmtewisselaar
POMPE ECS
DHW pump
Pomp
warmtewisselaar
CABLE ALIMENTATION
ACI A ALIMENTER
24H/24
INTERRUPTEUR
ETE / HIVER
Alimentation 230V pompe
Cable non fourni
ALIMENTATION
POWER SUPPLY / VOEDING
MONO / SINGLE PHASE/ EENF.
Chauffe-eau mixtes ACI vertical mural Indirect storage with element wall mounted Combispiraal ACI wandmodel Préparateur eau chaude sanitaire vertical mural magnésium Indirect storage wall mounted magnesium Ketels met warmtewisselaars wandmodel
L1
N1
* Und Ketels met warmtewisselaars
(75-200 L)
Pas de triphasé / No Three phase / Niet drief.
Alimentation 230V pompe
Câble non fourni
Câble non fourni
POMPE
CHAUFFAGE
Heating pump
Verwarming pomp
