7

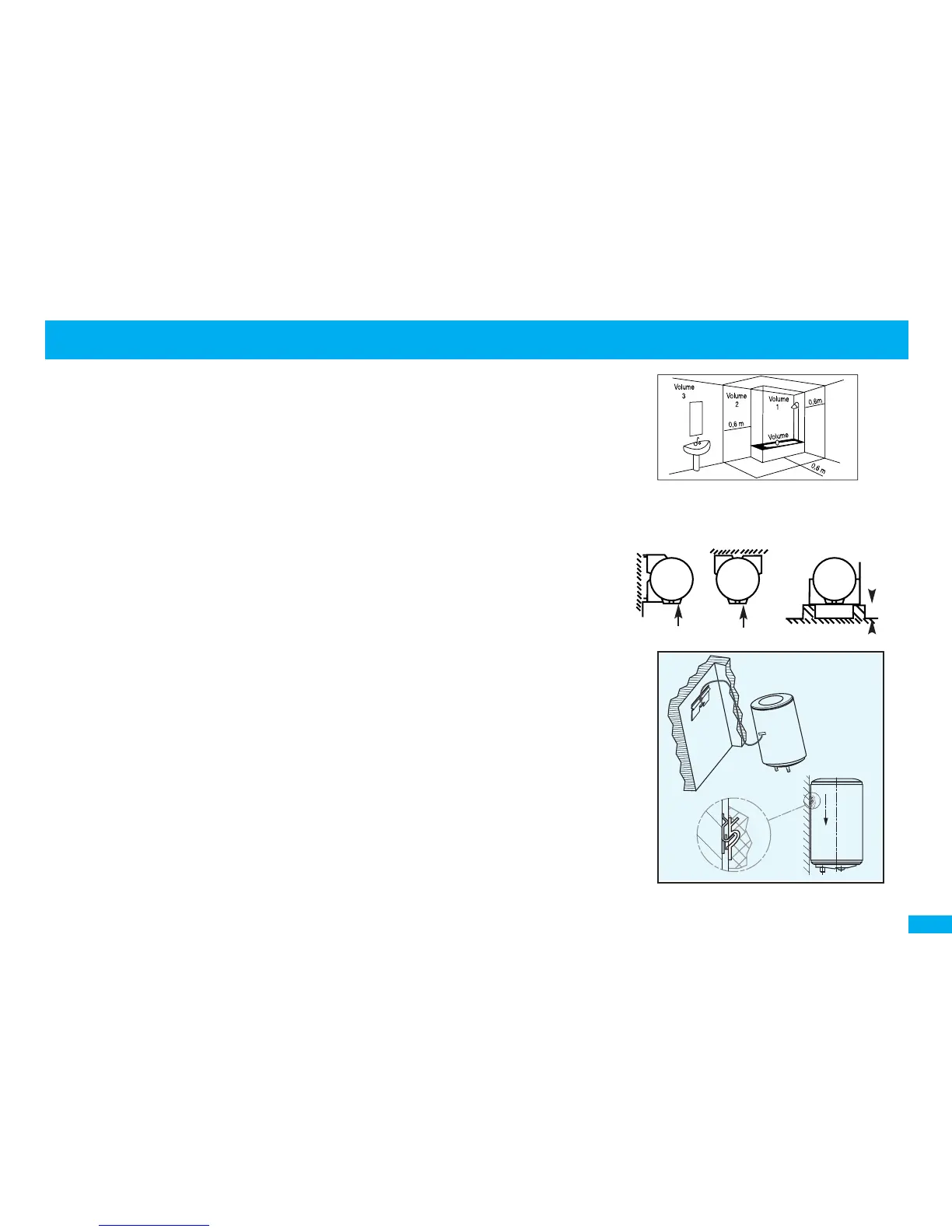

MISE EN PLACE / INSTALLATION / INSTALLATIE
(FIG. 1)
(FIG. 2)
(FIG. 3)
• Installeer het toestel in een vorstvrije ruimte.
• Controleer voor de bevestiging van (verticale en horizontale) wandmodellen of de muur sterk genoeg is om het gewicht van het
met water gevulde toestel te dragen.
• Wordt het toestel opgesteld in een vochtige ruimte of in een ruimte waar de omgevingstemperatuur constant meer dan 35 °C
bedraagt, dan is een ventilatiesysteem noodzakelijk.
• Installatie in een badkamer: voor de opstelling van een toestel dient met 4 volumes rekening te worden gehouden, afhankelijk van
de kenmerken van het toestel. Onze elektrische boilers mogen in alle onderstaande volumes worden opgesteld (behalve in volu-
me 0 = het bad), afhankelijk van hun categorie en volgens de installatierichtlijnen van de norm NF C15-100, tabel 701-4 en regel
701-5.
BEVESTIGING VAN EEN VERTICAAL WANDMODEL
Boiler* en Ketel met warmtewisselaar
• Laat onder de uiteinden van de buizen van het toestel een ruimte van ten minste 300 mm (100 l) of 480 mm (150 -200 l) vrij.
• Bevestig het toestel aan de wand met behulp van 4 vooraf in de muur gemetste bouten Ø 10 mm (2 bouten volstaan voor de model-
len van 50, 75 en 100 l).
• De toestellen kunnen op een (afzonderlijk te verkrijgen) driepoot worden opgesteld. Het is verplicht ze in dat geval aan de muur
te bevestigen met behulp van de bovenste bevestigingshaak om omkantelen te vermijden.
• Het is mogelijk een oud verticaal wandmodel te vervangen zonder nieuwe gaten te moeten boren dankzij de (afzonderlijk te ver-
krijgen) verloophaken.
INSTALLTIE VAN EEN BOILER OP POOTJES
• Stel het toestel perfect verticaal op en zorg ervoor dat de elektrische onderdelen van het veiligheidselement vrij toegankelijk blijven.
HORIZONTALE BOILIER figuur 2
KLEINE MODELLEN
Wandbevestiging: Zet de bevestigingshaak aan de wand vast met behulp van vooraf in de muur gemetste M8 pennen en M8 moeren.
Let op! Een boiler voor boven de gootsteen mag in geen geval onder de gootsteen geïnstalleerd worden of omgekeerd. (FIG.3)
(*hors petites capacités) / (*except for small tanks) / (*behalve kleine modellen)
450
450 450
