Pino laranja
exposto
Interruptor de proteção
do diafragma ativado.
(Bomba não irá
trabalhar)
Interruptor de proteção
do diafragma não
ativado. (Modo de
funcionamento normal)
Chave de fendas normal
Encaixe LP Encaixe LW
(4) Parafusos de
encaixe
(6) Parafusos de encaixe

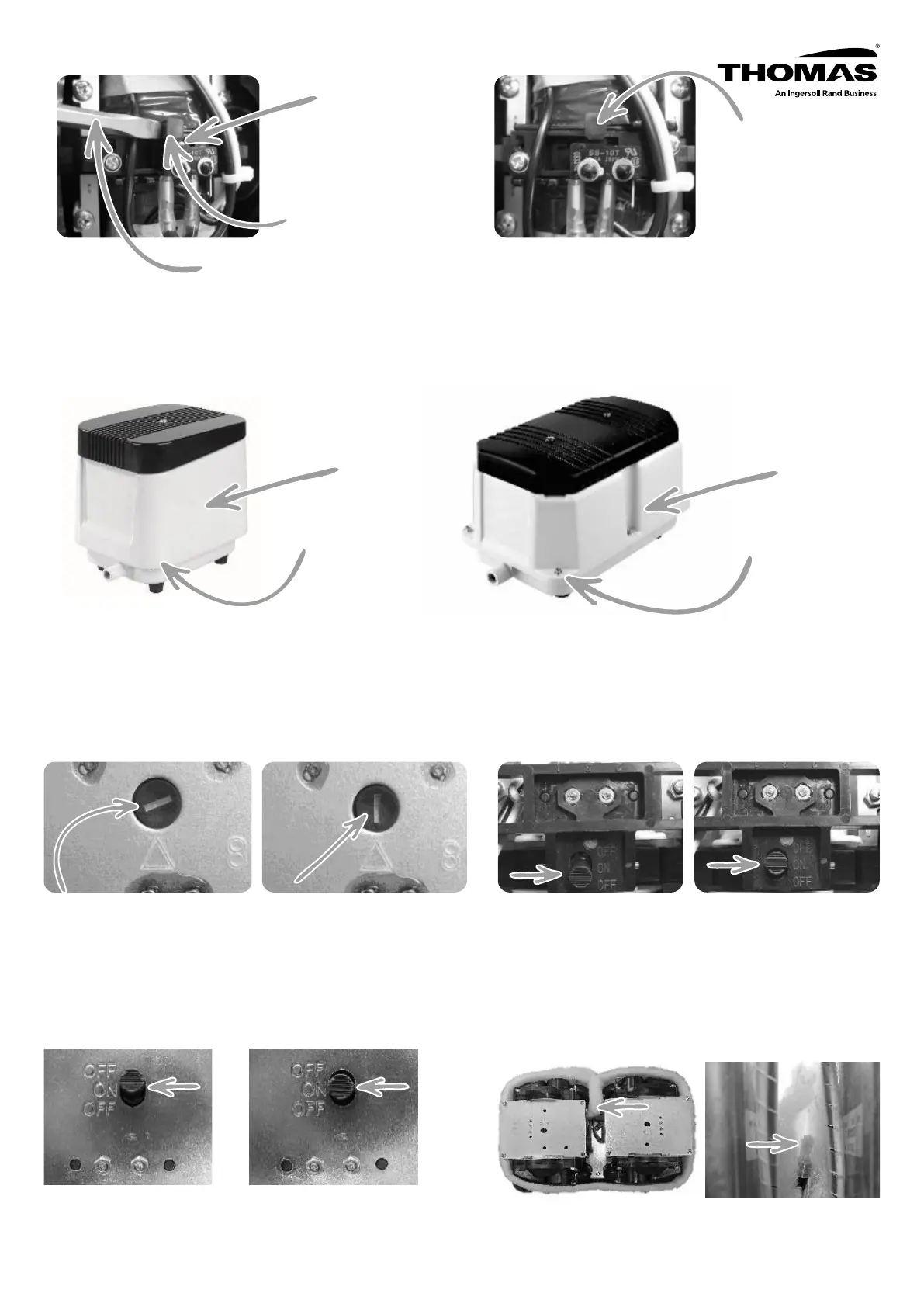

Instruções de desativação do interruptor do diafragma das séries LP e LW aplicáveis:
Nota: Os modelos das séries LP e LW contêm interruptores diferentes. Identifique qual o tipo de interruptor da sua
bomba ao compará-lo com as fotos e instruções baixo:
Desligue a alimentação e remova os parafusos de encaixe e o encaixe.
Depois de colocar a alavanca do interruptor de
proteção do diafragmana posição “ON” para desativar o
interruptor, monte novamente a unidade.
Diafragma de proteção
interruptor ativado.
(Bomba não irá trabalhar)
Diafragma de proteção
interruptor ativado. (Modo de
funcionamento normal)
Diafragma de proteção
interruptor ativado.
(Bomba não irá trabalhar)
Proteção do diafragma
interruptor ativado.
(Bomba não irá
trabalhar)
Diafragma de proteção
interruptor ativado.
Modo de funcionamento
normal)
Proteção do diafragma
interruptor não ativado.
(Modo de funcionamento
normal)
Depois de colocar o interruptor de proteção diafragma
numa posição vertical com a chave de fendas comum para
desativar o interruptor, monte novamente a unidade.
Po ustawieniu przełącznika zabezpieczenia do
membrany do położenia “ON” celem dezaktywacji,
zmontować urządzenie.
Instruções de desativação do interruptor do diafragma
das séries LP e LW aplicáveis (Continuação):
Certifique-se de que instala a rede de absorção de
ruído de forma a cobrir o terminal de ligação até à
extremidade traseira.
Instrução sobre a Posição da rede de absorção de
ruído LW: Tenha atenção à direção de instalação da
rede de absorção de ruído no modelo LQ.
