130
Ştift portocaliu
expus
Comutator de
protecție al diafragmei
activat. (Pompa nu va
funcționa.)
Comutator de protecție
al diafragmei neactivat.
(Mod de operare
normal.)
Şurubelniță lată
Carcasă LP Carcasă LW
(4) Şuruburi
carcasă
(6) Şuruburi carcasă

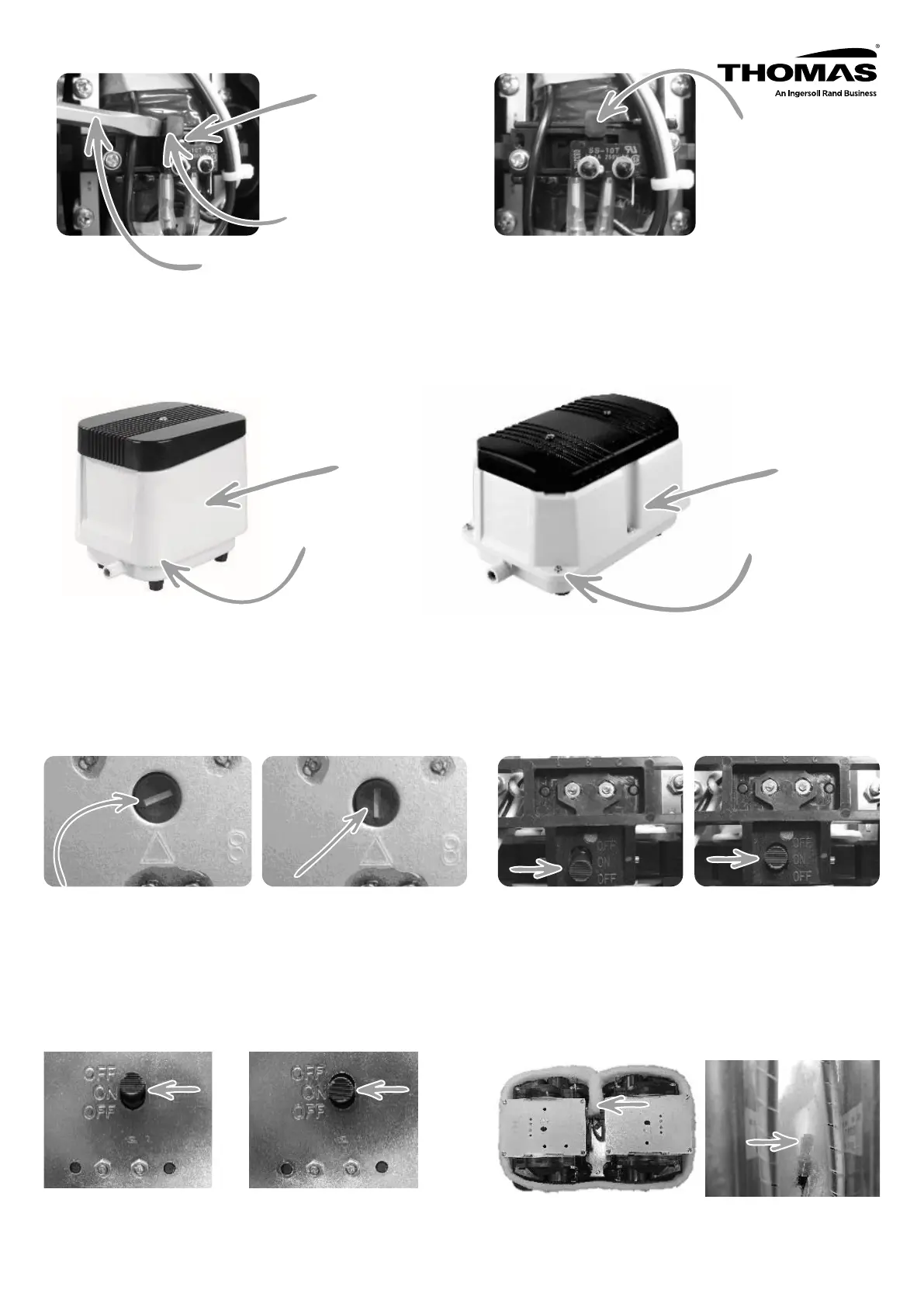

Instrucţiuni privind dezactivarea comutatorului diafragmei, aplicabile pentru seriile LP şi LW:
Notă: Modelele din seriile LP şi LW conțin comutatoare diferite. Identificați ce tip de comutator are pompa
dumneavoastră comparând diferitele fotografii şi instrucțiuni de mai jos:
Întrerupeți alimentarea şi înlăturați şuruburile carcasei şi carcasa.
După poziționarea pârghiei comutatorului de protecție al
diafragmei în poziția „ON” (Pornit), pentru dezactivarea
comutatorului, reasamblați unitatea.
Comutator de protecție
al diafragmei activat.
(Pompa nu va funcționa.)
Comutator de protecție al
diafragmei neactivat. (Mod
de operare normal.)
Comutator de protecție al
diafragmei activat. (Pompa
nu va funcționa.)
Comutator de
protecție al diafragmei
activat. (Pompa nu va
funcționa.)
Comutator de protecție al
diafragmei neactivat. (Mod de
operare normal.)
Comutator de protecție
al diafragmei neactivat.
(Mod de operare normal.)
După poziționarea comutatorului de protecție al diafragmei
într-o poziție verticală cu ajutorul unei şurubelnițe late
pentru dezactivarea acestuia, reasamblați unitatea.
După poziționarea pârghiei comutatorului de
protecție al diafragmei în poziția „ON” (Pornit), pentru
dezactivarea comutatorului, reasamblați unitatea.
Instrucţiuni privind dezactivarea comutatorului diafragmei,
aplicabile pentru seriile LP şi LW (Continuare):
Asigurați-vă că instalați plasa de absorbție a
zgomotului ca să acopere terminalul de
conectare din partea din spate.
Instrucţiuni privind poziţia plasei de absorbţie a
zgomotului pentru modelul LW: Verificați direcția
de instalare a plasei de absorbție a zgomotului
pentru modelul LW.
