Conector naranja
descubierto
Interruptor de
protección de
membrana activado. (La
bomba no funcionará).
Interruptor de
protección de
membrana no
activado. (Modo de
funcionamiento normal).
Desatornillador plano co mún
Carcasa LP Carcasa LW
(4) Tornillos de la
carcasa
(6) Tornillos de la carcasa

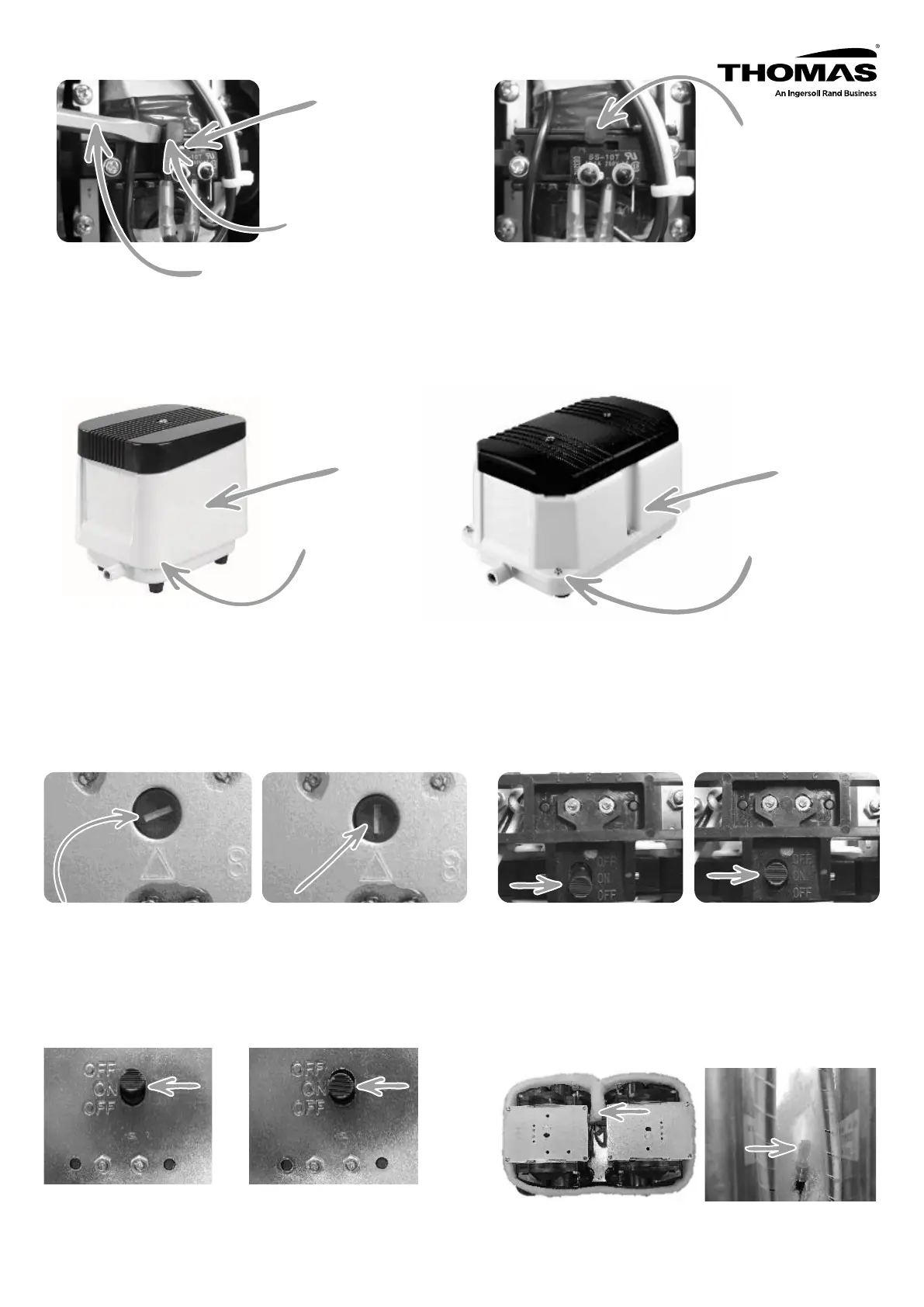

Instrucciones para desactivar el interruptor de membrana de las series LP y LW:
Nota: Los modelos de las series LP y LW contienen diferentes interruptores. Identifique el interruptor de su bomba
comparando las diferentes fotos y las instrucciones que aparecen más abajo:
Desconecte la corriente y quite los tornillos de la carcasa y la carcasa.
Después de colocar la palanca del interruptor de
protección del diafragma en “ON” para desactivar el
interruptor, vuelva a montar la unidad.
Interruptor protección del
diafragma activado (La
bomba no funciona).
Interruptor protección del
diafragma no activado.
(Funcionamiento normal).
Interruptor protección del
diafragma activado (La
bomba no funciona).
Interruptor protección
del diafragma activado
(La bomba no funciona).
Interruptor protección del
diafragma no activado.
(Funcionamiento normal).
Interruptor protección del
diafragma no activado.
(Funcionamiento normal).
Después de colocar el interruptor de protección del
diafragma en posición vertical con un desatornillador plano
común para desactivar el interruptor, vuelva a montar la
unidad.
Después de colocar la palanca del interruptor de
protección del diafragma en “ON” para desactivar el
interruptor, vuelva a montar la unidad.
Instrucciones para desactivar el interruptor de membrana
de las series LP y LW (continuación):
Asegúrese de instalar la red insonorizante para
cubrir el terminal de conexión por su extremo
posterior.
Instrucciones para colocar correctamente la red
insonorizante LW: Preste atención a la dirección
en la que se instala la red insonorizante para el
modelo LW.
