Broche orange
exposée
Interrupteur de
protection à membrane
activé. (La pompe
nefonctionnera pas)
Interrupteur de
protection à membrane
non activé. (Mode de
fonctionnement normal)
Tournevis à lame standard
Boîtier LP Boîtier LW
(4) Vis de boîtier
(6) Vis de boîtier

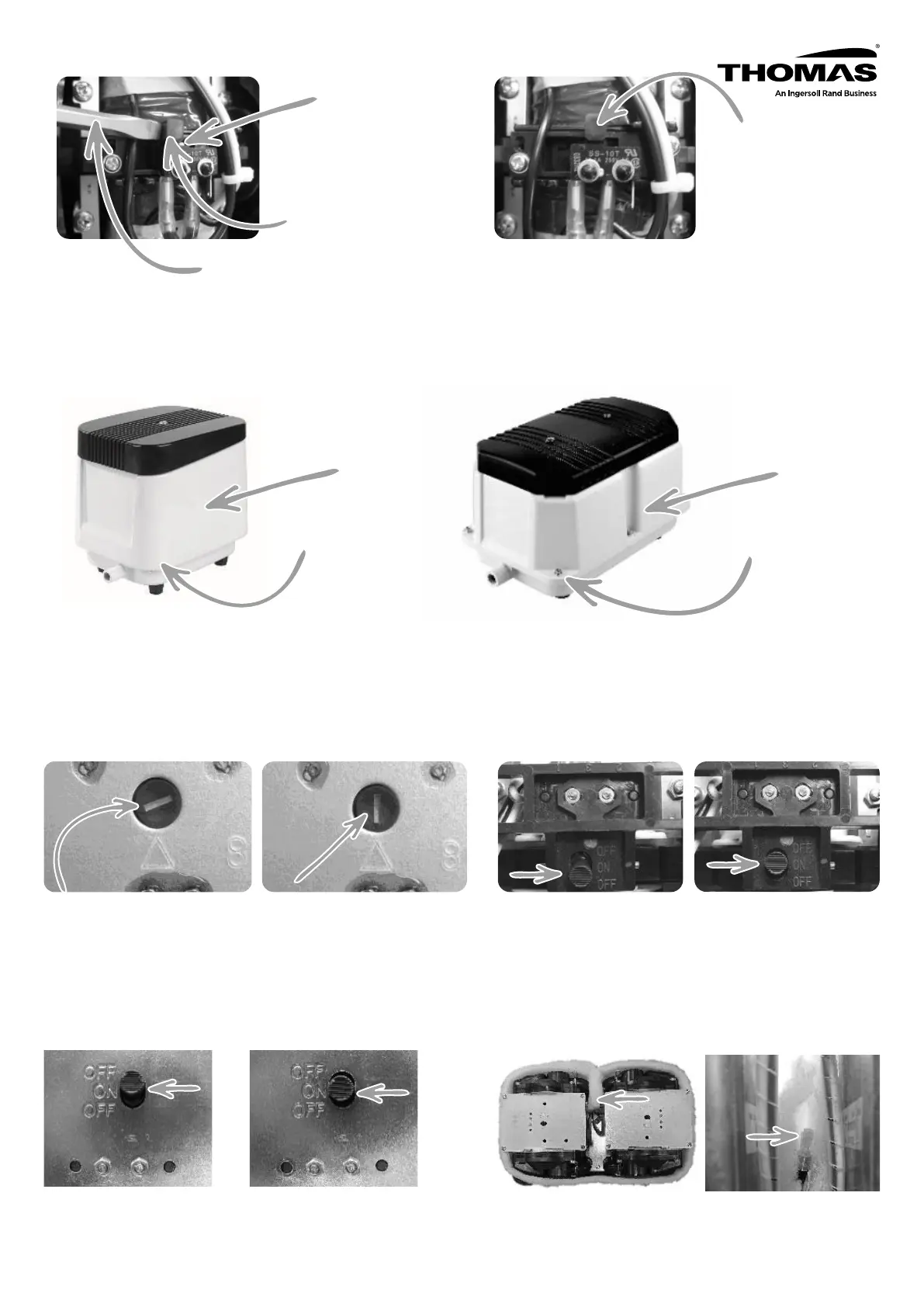

Instructions applicables pour la désactivation de l’interrupteur à membrane de la série LP, LW:
Remarque: les modèles de la série LP & LW contiennent diérents interrupteurs. Identifier le type d’interrupteur que
comporte votre pompe en comparant les diérentes photos et instructions cidessous:
Débrancher et retirer les vis du boîtier et le boîtier.
Après avoir positionné le levier de commutation de
protection à membrane sur la position « MARCHE » pour
désactiver l’interrupteur, réassembler l’unité.
Interrupteur protecteur
à membrane activé. (La
pompe ne fonctionnera
pas)
Interrupteur protecteur à
membrane non activé. (Mode
de fonctionnement normal)
Interrupteur protecteur à
membrane activé (la pompe
ne fonctionnera pas)
Interrupteur protecteur
à membrane activé (la
pompe ne fonctionnera
pas)
Interrupteur protecteur à
membrane non activé (mode
de fonctionnement normal)
Interrupteur protecteur
à membrane non activé
(mode de fonctionnement
normal)
Après avoir positionné l’interrupteur de protection à
membrane sur une position verticale avec un tournevis à
lame standard pour désactiver l’interrupteur, réassembler
l’unité.
Après avoir positionné l’interrupteur de protection à
membrane sur la position « MARCHE » pour désactiver
l’interrupteur, réassembler l’unité.
Instructions applicables pour la désactivation de l’interrupteur
à membrane de la série LP & LW (suite):
Veiller à installer le filet insonorisant de sorte à
ce qu’il couvre la partie arrière de la borne de
connexion.
Instructions de positionnement du filet
insonorisant sur les pompes LW: Faites attention
à la direction d’installation du filet insonorisant sur
les pompes de la série LW.
