98
Spina arancione
visibile
Interruttore di
protezione diaframma
attivato. (La pompa non
si avvia.)
Interruttore di
protezione diaframma
non attivato. (Modo
operativo
Comune cacciavite a lama pi atta
Alloggiamento LP Alloggiamento LW
(4) Viti dell’alloggiamento
(6) Viti dell’alloggiamento

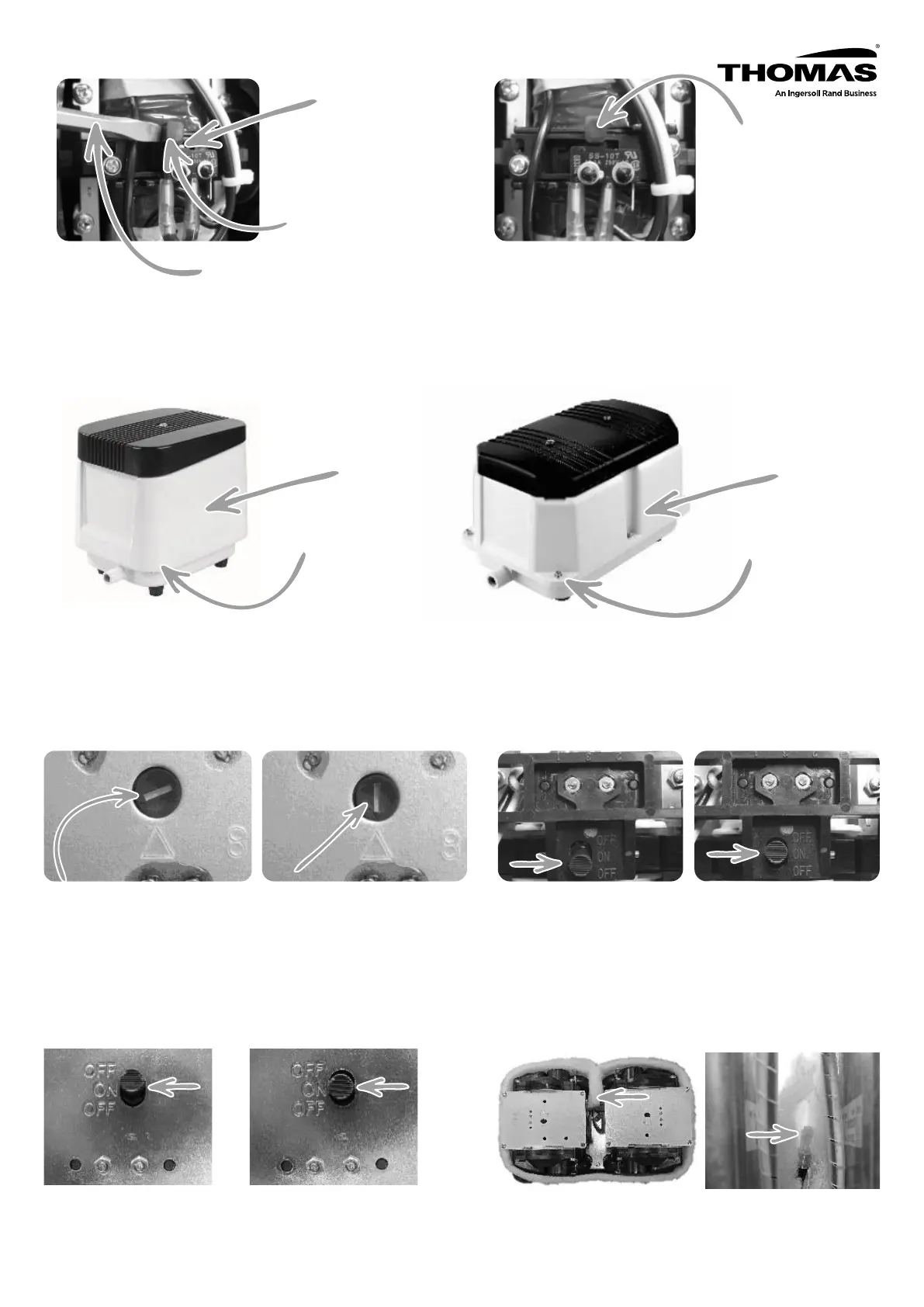

Istruzioni sulla disattivazione dell’interruttore del diaframma serie LP e LW applicabile:
Nota: i modelli della serie LP e LW contengono interruttori dierenti. Identificare quale tipo di interruttore si trova
sulla pompa confrontando le varie foto e le istruzioni in basso:
Disinserire la tensione elettrica e rimuovere le viti dell’alloggiamento e l’alloggiamento stesso.
Dopo aver disposto correttamente la leva dell’interruttore
di protezione diaframma in posizione “ON” per
disattivare l’interruttore, riassemblare l’unità.
Interruttore di protezione
protezione diaframma
attivato.
(La pompa non si avvia.)
Interruttore di protezione
diaframma non attivato.
(Modo operativo normale.)
Interruttore di protezione
diaframma attivato.
(La pompa non si avvia.)
Interruttore di
protezione diaframma
attivato.
(La pompa non si avvia.)
Interruttore di protezione
diaframma non attivato. (Modo
operativo normale.)
Interruttore di protezione
diaframma non attivato.
(Modo operativo
normale.)
Dopo aver portato l’interruttore di protezione diaframma in
posizione verticale con un comune cacciavite a lama piatta
per disattivare l’interruttore, riassemblare l’unità.
Dopo aver disposto correttamente la leva
dell’interruttore di protezione diaframma in posizione
“ON” per disattivare l’interruttore, riassemblare l’unità.
Istruzioni sulla disattivazione dell’interruttore del diaframma
serie LP e LW applicabile (continua):
Assicurarsi di installare la rete fonoassorbente in
modo tale da ricoprire l’estremità del terminale di
collegamento.
Istruzioni di posizionamento della rete
fonoassorbente serie LW: Prestare attenzione alla
direzione di installazione della rete fonoassorbente
per il modello LQ.
