50
Oranje pin
zichtbaar
Schakelaar van
diafragmabescherming
geactiveerd. (Pomp
draait niet.)
Schakelaar van
diafragmabescherming
niet geactiveerd.
(Normale
gebruiksmodus.)
Normale platte schroevendraaier
Behuizing LP Behuizing LW
(4) Schroeven van de
behuizing
(6) Schroeven
van de behuizing

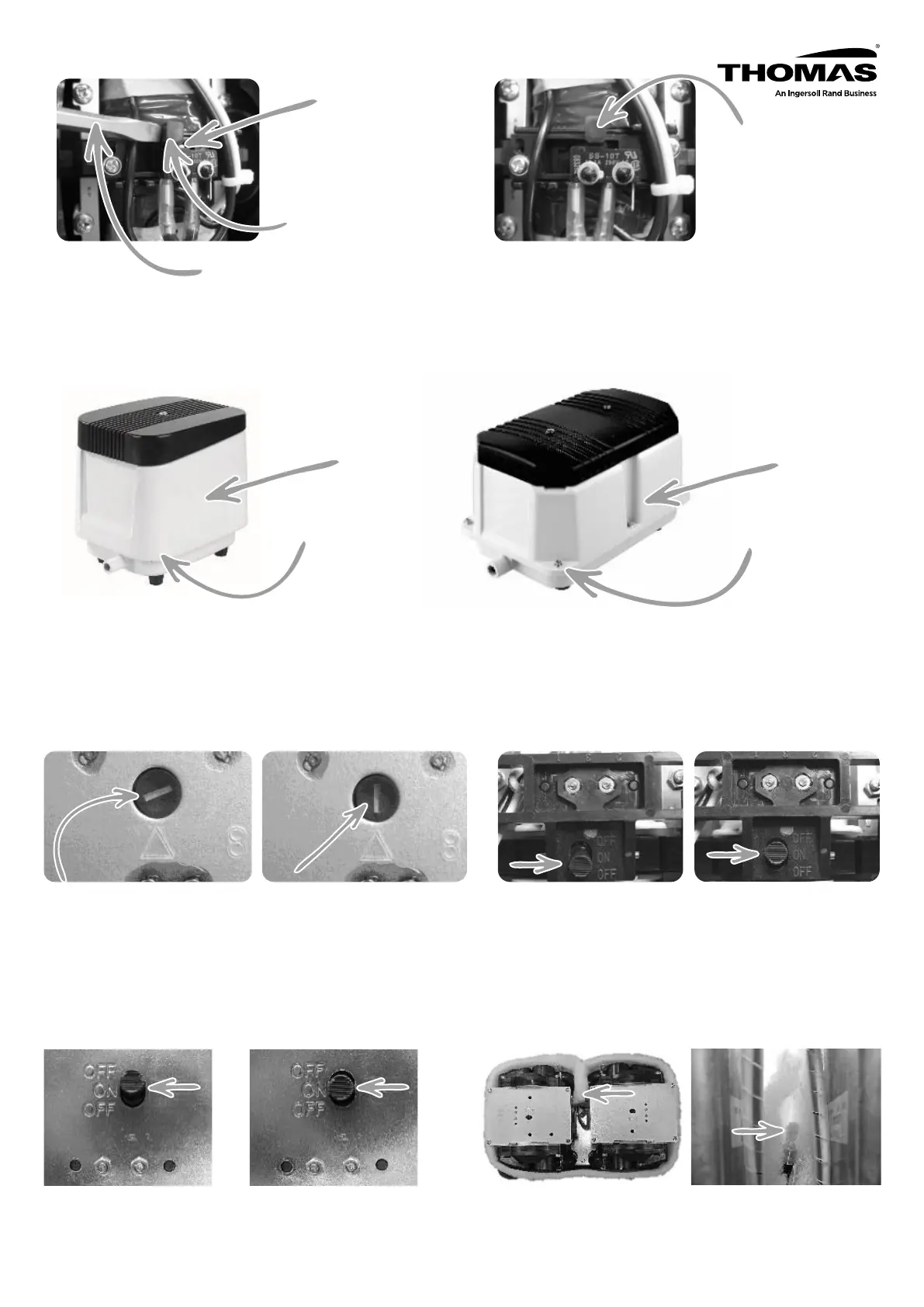

Toepasbare instructie voor het deactiveren van de diafragmaschakelaar van de serie LP & LW:
Let op: De modellen van de serie LP & LW bevatten verschillende schakelaars. Stel vast welk type schakelaar uw
pomp heeft door met de foto’s en instructies hier onder te vergelijken:
Haal het apparaat van het stroomnet af en verwijder de behuizingsschroeven en de behuizing.
Schakel na het plaatsen van de diafragmabescherming
dehendel op ‘ON’ om de schakelaar te deactiveren,
monteer het geheel weer
Diafragmabeschermings
-schakelaar geactiveerd.
(Pomp draait niet.)
Diafragmabeschermings
-schakelaar niet geactiveerd.
(Normale gebruiksmodus.)
Diafagmabeschermings
-schakelaar geactiveerd.
(Pomp draait niet.)
Diafagmabeschermings
-schakelaar geactiveerd.
(Pomp draait niet.)
Diafagmabeschermings
-schakelaar niet geactiveerd.
(Normale gebruiksmodus.)
Diafagmabeschermings
-schakelaar niet actief.
(Normale gebruiksmodus.)
Schakel na het plaatsen de diafragmabescherming in een
verticale positie met een normale platte schroevendraaier
om de schakelaar te deactiveren, monteer het geheel weer.
Schakel na het plaatsen van de diafragmabescherming
de hendel op de positie ’ON’ om de schakelaar te
deactiveren, monteer het geheel weer.
Toepasbare instructie voor het deactiveren
van de diafragmaschakelaar van de serie LP & LW (vervolg):
Zorg ervoor dat het geluidsabsorberende net zo
wordt geïnstalleerd, dat de aansluiting door het
achterste deel wordt bedekt.
Aanwijzing voor positionering van het LW-
geluidsabsorberende net: Let op de richting waarin
het geluidsabsorberende net van het LW-model is
geïnstalleerd.
