THOMSON SMART 761 - Page 63

FARBVIDEO-GEGENSPRECHANLAGE 18 CM
9
DEDE
c - MoNTAge

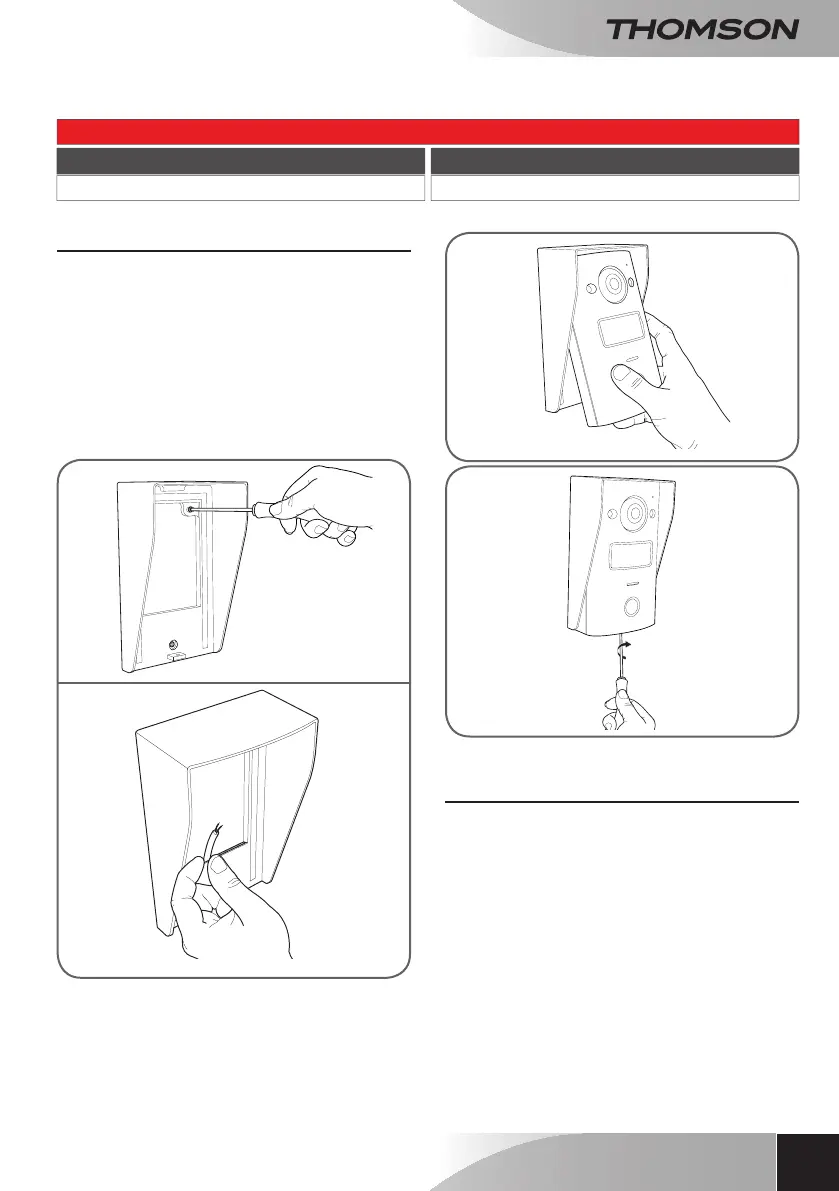

2 - MONTAGE DER TÜRSPRECHANLAGE
• Die Türsprechanlage ist für eine Auf-Putz-
Montage an einer vertikalen, völlig ebenen
Flächevorgesehen.
• Nehmen Sie die Wandbefestigungsplatte an
derRückseitederTürsprechanlageab.
• Verwenden Sie für die Befestigung der
Wandbefestgungsplatte nur Schrauben und
Dübel, die für den Untergrund geeignet sind
(diemitgeliefertenSchraubenundDübeleignen
sichfürmassiveWände).
• Der Schlitz an der Rückseite der Halterung
dientzurDurchführungderKabel.
3 - MONTAGE DER INTELLIGENTEN
HALTERUNG
• NehmenSiedieAbdeckungab
• Positionieren Sie die Halterung an der
vorgesehenen Stelle und ermitteln Sie die
optimale Position für den Verbindung der
Kabel.
• WenndieKabelnichtausderWandkommen,
brechen Sie das Kunststoffteil am unteren
Rand.
• Verwenden Sie für die Befestigung der
intelligenten Halterung nur Schrauben und
Dübel, die für den Untergrund geeignet sind
(diemitgeliefertenSchraubenundDübeleignen
sichfürmassiveWände).
Verbindung des strombetriebenen Kontakts (elektrischer Türöffner) mit der Türsprechanlage
Länge des Kabels Zu verwendender Durchschnitt
Von0bis50m 0,75mm²
