THOMSON SMART 761 - C - Instalación; Conexión de la Placa Externa y del Monitor

VIDEOPORTERO EN COLOR DE 18CM
ES
8
C - INstAlACIóN
4
3
2
1
2
1
acerradero
eléctrico
12V(no
suministrado)
Aentradadecontactosecode
aperturadeunamotorizaciónde
cancela(nosuministrada)
Adaptadorde
redde15VCC
1Asuministrado
Amonitoropcional(no
suministradoreferencia512265)
Laseccióndelcablequedebeusardependedesu
longitud:

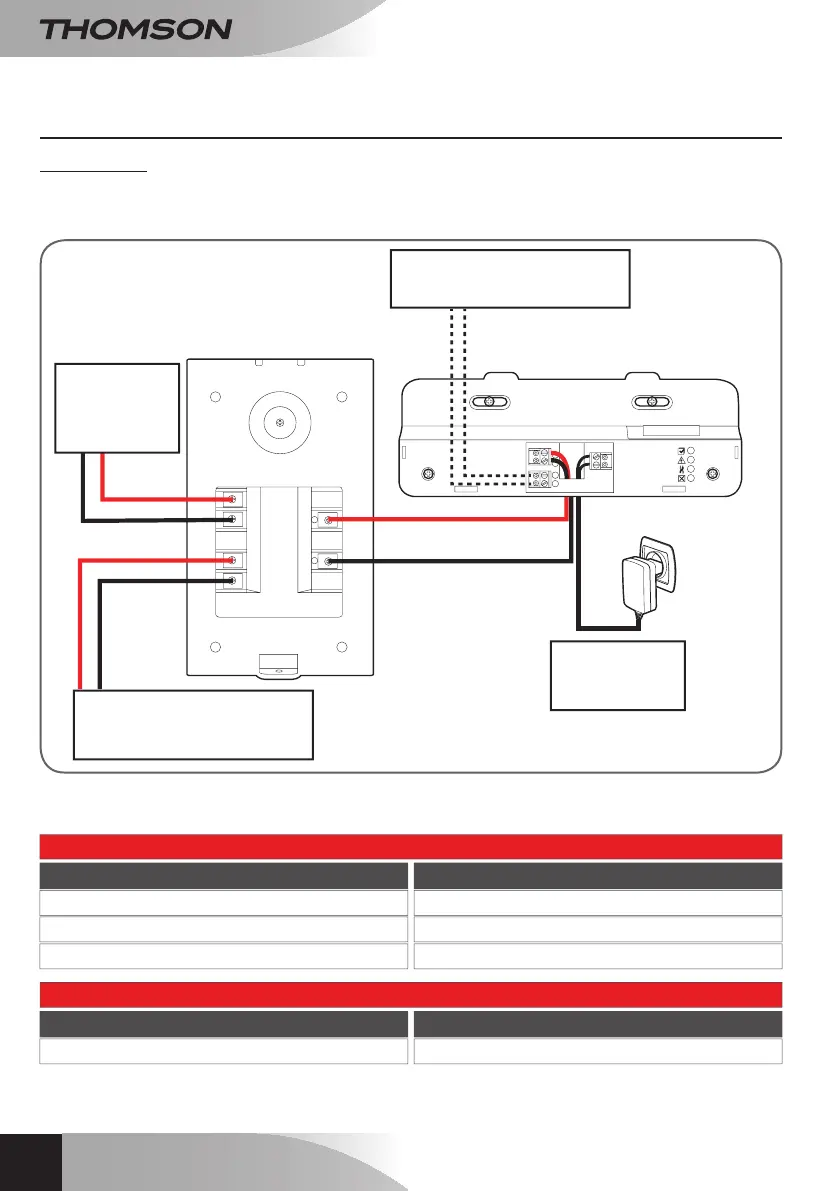

Conexión de la placa externa al monitor
Longitud del cable Sección que debe usar
De0a25m
De25a50m
De50a100m
0,6mm²tipoteléfono
0,75mm²
1.5mm²
Conexión del contacto seco (motorización de la cancela) a la placa externa
Longitud del cable Sección que debe usar
De0a50m 0,75mm²
1 - CONEXIÓN DE LA PLACA EXTERNA Y DEL MONITOR
Observaciones:
• Elcerraderoeléctricodebetener12VCCdetensióny1Acomomínimodeintensidad
• Lasalidadelamotorizacióndecanceladebeconectarseaunaentradaconcontactoseco(entrada
paracontactoconllave,porejemplo).
