Thyracont VSP62 - Kundeneigene Spannungsversorgung

8
vsp62-de-100921
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
+ 15...30VDC
GND
out
V
3k
10k

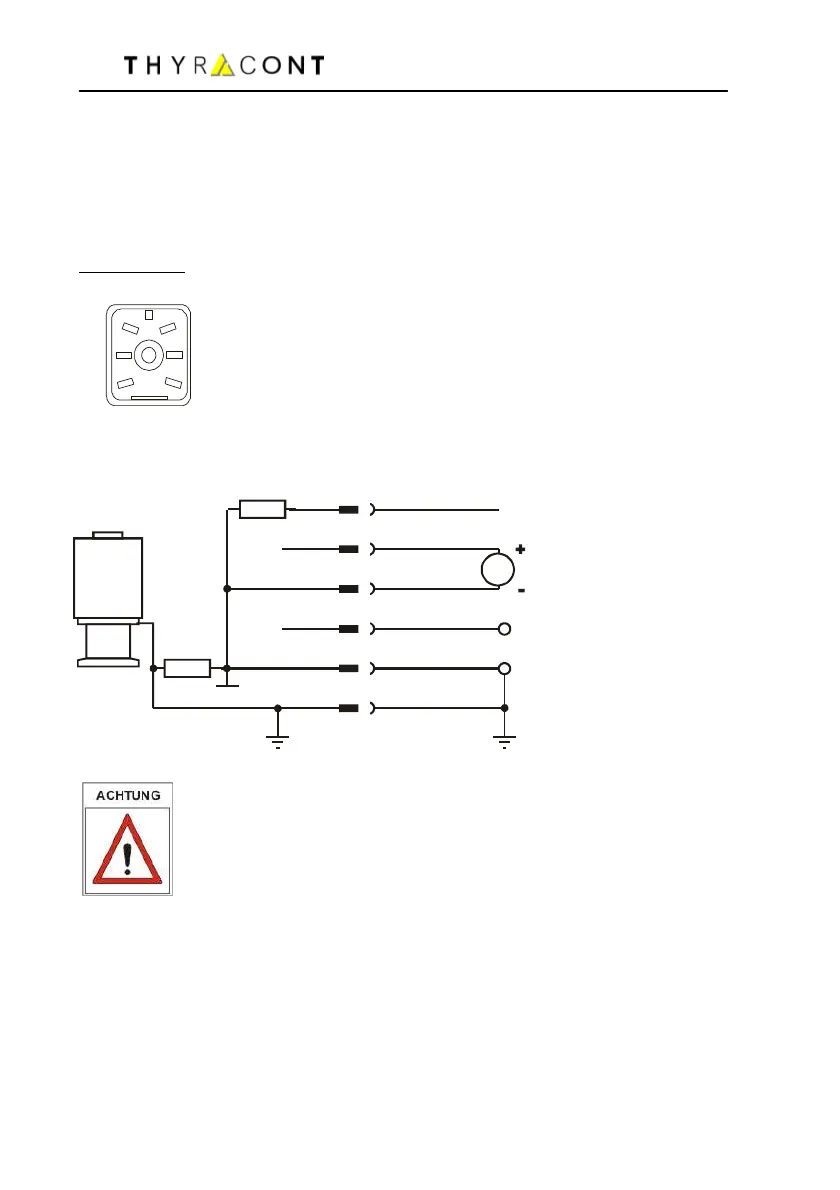

3.3.2 Kundeneigene Spannungsversorgung
Der Messumformer kann auch mit anderen Anzeigegeräten oder kundeneigener
Spannungsversorgung betrieben werden.
Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht
gemäß untenstehender Pinbelegung herzustellen:
Pinbelegung:
1
2
3
6
5
4
Stecker
Pin 1:
Pin 2:
Pin 3:
Pin 4:
Pin 5:
Pin 6:
Typ Hirschmann 6pol, männl.
Leitungs-Abschluss LA (3.0 kOhm auf GND)
Signalausgang: 0-10 V (Messbereich: 1.5-8.5V)
Signalerde: AGND
Versorgung VCC: 15-30 VDC
Versorgung GND: Speisungserde
Abschirmung
Abschirmung (Pin 6) und Speisungserde (Pin5) sind beim
Speisegerät mit Erde zu verbinden.
Falscher Anschluss oder unzulässige Versorgungsspannung
können zu Schäden am Messumformer führen.
