3.3.2 Kundeneigene Spannungsversorgung
Der Transmitter kann auch mit anderen Anzeigegeräten oder kundeneigener Span-
nungsversorgung betrieben werden.
Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht
gemäß untenstehender Pinbelegung herzustellen:

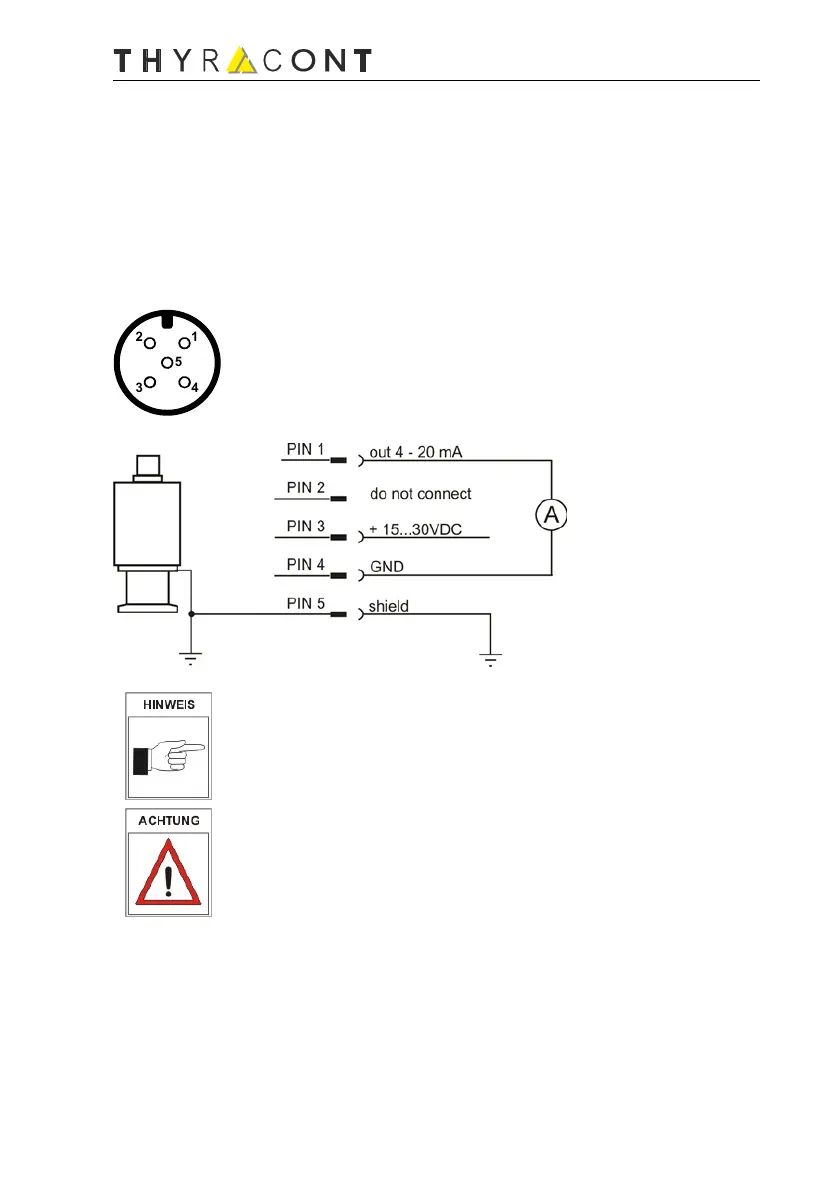

Stecker M12, A-kodiert, 5polig, männlich
Pin1: Signal Output 4-20 mA
Pin2: Do not connect
Pin3: Voltage Supply 15...30 VDC
Pin4: Supply GND
Pin5: Shield
Maximal zulässiger Bürdenwiderstand in Ω:
(Versorgungsspannung[V] - 4 V) / 0,02 A
Falscher Anschluss oder unzulässige Versorgungsspannung kön-
nen zu Schäden am Transmitter führen!
VSP/VCP-4-20 mA-201126
